氣割是利用氣體火焰的熱能將工件切割處預熱到一定溫度后，噴出高速切割氧流，使金屬燃燒并放出熱量而實現熱切割的方法。普通低碳鋼之所以容易切割并且切割質量好，是因為燃燒生成的氧化物熔點低于鋼本身，同時燃燒熱能將其加熱到熔融狀態，然后被氣流吹掃干凈。氧燃氣火焰切割不銹鋼時，主要問題是切口表面形成高熔點的氧化鉻，它阻止金屬的燃燒，造成不能連續切割的困難。為了順利地切割不(bu)銹鋼(gang)，除了有足夠純的、有一定壓力的氧氣和良好的切割風線（即要有足夠長而有力的圓柱狀的切割氧氣流）外，還要采取一些特殊的工藝措施。

  振動(dong)氣(qi)割是利用氧燃氣(qi)火焰(yan)切割炬(ju)的振動(dong)來(lai)切割不銹鋼的一(yi)種簡單易行的方(fang)法。

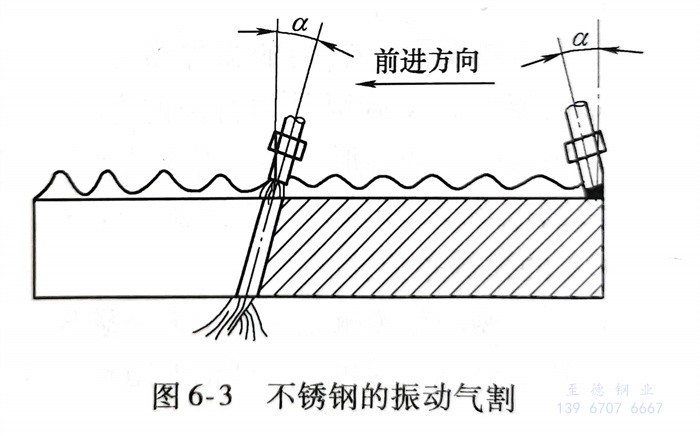

  振(zhen)動(dong)氣(qi)割(ge)(ge)(ge)(ge)方(fang)法(fa)的(de)(de)實質是在(zai)切(qie)(qie)(qie)割(ge)(ge)(ge)(ge)過程中(zhong)使割(ge)(ge)(ge)(ge)炬振(zhen)動(dong)，以沖破切(qie)(qie)(qie)口(kou)處產生(sheng)的(de)(de)難熔(rong)(rong)氧化膜(mo)，從而(er)達到分(fen)離切(qie)(qie)(qie)斷(duan)金屬的(de)(de)目(mu)的(de)(de)。切(qie)(qie)(qie)割(ge)(ge)(ge)(ge)過程如圖6-3所示(shi)，切(qie)(qie)(qie)割(ge)(ge)(ge)(ge)開始(shi)時將割(ge)(ge)(ge)(ge)件邊緣預熱到熔(rong)(rong)融狀態，然后開啟切(qie)(qie)(qie)割(ge)(ge)(ge)(ge)氧流(liu)(liu)，熔(rong)(rong)渣即(ji)從切(qie)(qie)(qie)口(kou)流(liu)(liu)出。此時應抬(tai)高割(ge)(ge)(ge)(ge)嘴(zui)并(bing)立即(ji)進行前后、上(shang)下振(zhen)動(dong)。振(zhen)動(dong)的(de)(de)振(zhen)幅為(wei)10～15mm，振(zhen)動(dong)頻率為(wei)60～80次／圖6-3 不銹(xiu)鋼(gang)的(de)(de)振(zhen)動(dong)氣(qi)割(ge)(ge)(ge)(ge)min。振(zhen)動(dong)的(de)(de)切(qie)(qie)(qie)割(ge)(ge)(ge)(ge)氧流(liu)(liu)沖破切(qie)(qie)(qie)口(kou)處產生(sheng)的(de)(de)高熔(rong)(rong)點氧化鉻，使鐵繼(ji)續(xu)燃燒，并(bing)借助于氧流(liu)(liu)的(de)(de)前后、上(shang)下的(de)(de)沖擊，達到繼(ji)續(xu)切(qie)(qie)(qie)割(ge)(ge)(ge)(ge)的(de)(de)目(mu)的(de)(de)。

  割(ge)(ge)(ge)炬采用(yong)一(yi)般的(de)氧(yang)乙炔(gui)割(ge)(ge)(ge)炬，如G01-300型。與(yu)切(qie)割(ge)(ge)(ge)同樣厚度(du)的(de)碳(tan)鋼相比，預熱火焰要大且集中(zhong)，氧(yang)氣壓力(li)也要增(zeng)加大約15％～20％。通常(chang)用(yong)這(zhe)種(zhong)振動(dong)氣割(ge)(ge)(ge)來割(ge)(ge)(ge)斷直徑不(bu)超過500mm的(de)不(bu)銹(xiu)鋼鑄(zhu)件的(de)冒口，可以達到切(qie)割(ge)(ge)(ge)的(de)目的(de)，但切(qie)口質量(liang)很差(cha)。

  隨著(zhu)科技(ji)的發展(zhan)，氧燃氣火(huo)焰氣割(ge)很少用于切割(ge)不銹鋼鋼板，大(da)多(duo)數(shu)用于切割(ge)不銹鋼鑄造冒口(kou)。
