換熱器是冷凝器中主要部件，其中孔盤與筒體的連接是純銅T2與不銹鋼 06Cr18Ni11Ti 的焊接。

1. 焊接性分析

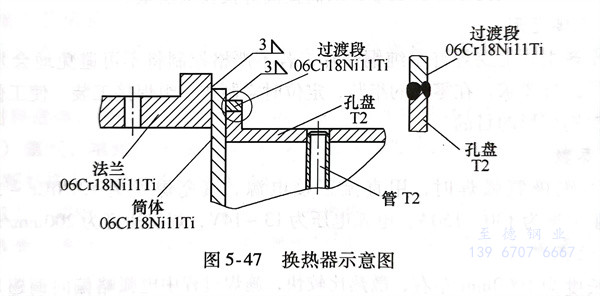

  為了減少孔(kong)(kong)盤(pan)與(yu)筒(tong)體焊(han)(han)接(jie)時產生(sheng)較大的焊(han)(han)接(jie)拘束(shu)力，避免焊(han)(han)接(jie)接(jie)頭有形成(cheng)裂紋的可能，改變了孔(kong)(kong)盤(pan)原有結構。將(jiang)孔(kong)(kong)盤(pan)改為焊(han)(han)接(jie)件，在孔(kong)(kong)盤(pan)上(shang)增加(jia)過(guo)渡(du)(du)段06Cr18Ni11Ti與(yu)孔(kong)(kong)盤(pan)進行對(dui)接(jie)焊(han)(han)，如(ru)圖5-47所示(shi)。然(ran)后過(guo)渡(du)(du)段與(yu)筒(tong)體均為同一材(cai)質的06Cr18Ni11Ti，便于施焊(han)(han)。

2. 工藝過程(cheng)

  a. 將過渡段分成3～6等份與孔盤組成環(huan)焊(han)縫(feng)，然后再焊(han)過渡段的縱焊(han)縫(feng)，以(yi)此減少焊(han)接拘束力。

  b. 孔盤與過渡段施焊(han)以前要對孔盤進行預(yu)熱，預(yu)熱溫度為(wei)(wei)400～500℃。采用焊(han)條(tiao)電弧(hu)(hu)焊(han)施焊(han)，選用T227焊(han)條(tiao)，直徑(jing)為(wei)(wei)3.2mm。焊(han)接電流(liu)140～160A，電弧(hu)(hu)電壓為(wei)(wei)25～30V。施焊(han)時，電弧(hu)(hu)應偏向純銅側，才能得到滿(man)意的焊(han)接接頭。

  c. 焊接分成3～6等分過渡段的(de)縱焊縫，仍采用焊條(tiao)電(dian)弧焊，選用A102焊條(tiao)，直徑為(wei)3.2mm，焊接電(dian)流為(wei)90～110A，電(dian)弧電(dian)壓(ya)為(wei)25～30V。

  d. 最后組裝(zhuang)法蘭(lan)、筒體與帶有過渡段的孔盤(pan)進(jin)行焊條電弧焊，獲(huo)得成功，未發現裂紋。
