一、彎頭的分類


1. 以(yi)材質劃分(fen)：


     ①. 碳鋼：ASTM A234（中、高溫(wen)用(yong)鍛(duan)制(zhi)碳鋼和合(he)金鋼管道配(pei)件）WPB、WPC；


     ②. 合金：ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911；


     ③. 不銹(xiu)鋼：ASTM A403（鍛(duan)制奧氏(shi)體不銹(xiu)鋼管配件(jian)）WP304、304L、304H、304LN、304N，ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H；


     ④. 高性能鋼：ASTM A860（鍛制高強度低合金鋼對焊配件）WPHY 42、46、52、60、65、70；


     ⑤. 鑄(zhu)鋼，合金鋼，不銹鋼，銅(tong)，鋁合金，塑料，氬硌瀝，PVC（聚氯乙烯），PPR、RFPP（增強聚丙烯）等。


 2. 以制作(zuo)方法劃分可分為推制、壓制、鍛(duan)制、鑄造(zao)等。


 3. 以制造標(biao)準劃(hua)分可(ke)分為國(guo)標(biao)、化標(biao)、美(mei)標(biao)、電標(biao)、船標(biao)、水標(biao)、德(de)標(biao)、日(ri)標(biao)、俄標(biao)等(deng)。


 4. 按它的曲率半徑(jing)(jing)來(lai)分：可分為長半徑(jing)(jing)彎頭和短半徑(jing)(jing)彎頭。長半徑(jing)(jing)彎頭指它的曲率半徑(jing)(jing)等于1.5倍管子的外徑(jing)(jing)，即R=1.5D；短半徑彎頭指(zhi)它的曲率(lv)半徑等(deng)于(yu)管(guan)子外徑，即R=1.0DD為彎頭直徑，R為曲率(lv)半徑）。


 5. 若按壓力等級(ji)來分：大(da)約有17種(zhong)，和美國(guo)的管子標準是(shi)相同(tong)的，有：Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS；其中最常用的是(shi)STD和XS2種(zhong)。


 6. 按(an)照不同(tong)形(xing)狀(zhuang)用途可以分為(wei)：對焊彎(wan)頭(tou)、承插彎(wan)頭(tou)、法蘭彎(wan)頭(tou)、溝槽式彎(wan)頭(tou)、卡套(tao)式彎(wan)頭(tou)、雙承彎(wan)頭(tou)、異徑彎(wan)頭(tou)、呆座彎(wan)頭(tou)、內外牙彎(wan)頭(tou)、沖壓彎(wan)頭(tou)、推制彎(wan)頭(tou)、內絲彎(wan)頭(tou)等。



二、彎頭的選(xuan)用


 1. 彎頭常用于管(guan)道(dao)的(de)(de)彎曲部位，用以(yi)改變管(guan)道(dao)的(de)(de)走向(xiang)，常用的(de)(de)有45°彎頭和90°彎頭。


 2. 長(chang)半(ban)徑彎頭（long radiusdius elbow)(R=1.5DN)：一般情況下，應(ying)優先采用。


 3. 短半徑(jing)彎(wan)頭(tou)(tou)（hort radiusis elbow)(R=1.0DN)：多用于(yu)尺寸受限制的(de)場(chang)(chang)合。其最高工作壓力不宜超過同規(gui)格長半徑(jing)彎(wan)頭(tou)(tou)的(de)0.8倍短半徑(jing)彎(wan)頭(tou)(tou)，通常用在管系安裝位置較緊湊(cou)的(de)場(chang)(chang)合，或者為(wei)了降低成本的(de)場(chang)(chang)合。


 4. 斜(xie)(xie)接彎(wan)頭(tou)（mitered elbow）是用(yong)(yong)普通鋼管(guan)(guan)(guan)切成(cheng)，用(yong)(yong)于(yu)大(da)直徑(jing)的管(guan)(guan)(guan)線比(bi)(bi)彎(wan)頭(tou)便宜，用(yong)(yong)于(yu)小直徑(jing)管(guan)(guan)(guan)線則較貴，并且有其(qi)他缺點，但(dan)在斜(xie)(xie)接管(guan)(guan)(guan)中壓力降低比(bi)(bi)彎(wan)頭(tou)大(da)，故斜(xie)(xie)接管(guan)(guan)(guan)一般用(yong)(yong)于(yu)低壓大(da)口徑(jing)管(guan)(guan)(guan)線。通常用(yong)(yong)于(yu)低壓（設計壓力2.0MPa）、水以及類似(si)流體介質(zhi)條件比(bi)(bi)較緩和的大(da)尺寸(cun)管(guan)(guan)(guan)道上，當斜(xie)(xie)接彎(wan)頭(tou)的單節變(bian)方向角大(da)于(yu)45°時，不宜用(yong)(yong)于(yu)有毒(du)、可燃介質(zhi)管(guan)(guan)(guan)道，或(huo)承受(shou)振動、壓力脈動及由于(yu)溫度變(bian)化產生交(jiao)變(bian)載(zai)荷的管(guan)(guan)(guan)道上。


5. 彎(wan)管(bend)(R=nDN)：用于緩和(he)介(jie)質在拐(guai)彎(wan)處的沖(chong)刷(shua)和(he)動能(neng)，可用到R=3DN 6DN、10DN、20DN。


6. 推制彎(wan)頭和擠(ji)壓彎(wan)頭：常用(yong)于介質條件(jian)比較(jiao)苛刻的中小尺寸管道上。


7. 焊制(zhi)斜接彎(wan)(wan)頭：常(chang)用于(yu)介質(zhi)條件比較緩和的大尺寸管道上(shang)，同(tong)時要求其彎(wan)(wan)曲(qu)半徑不宜小于(yu)其公稱直(zhi)徑的1.5倍(bei)。


8. 其他，例如：180°彎頭(tou)，內(nei)外螺(luo)紋彎頭(tou)，活接頭(tou)彎頭(tou)等。

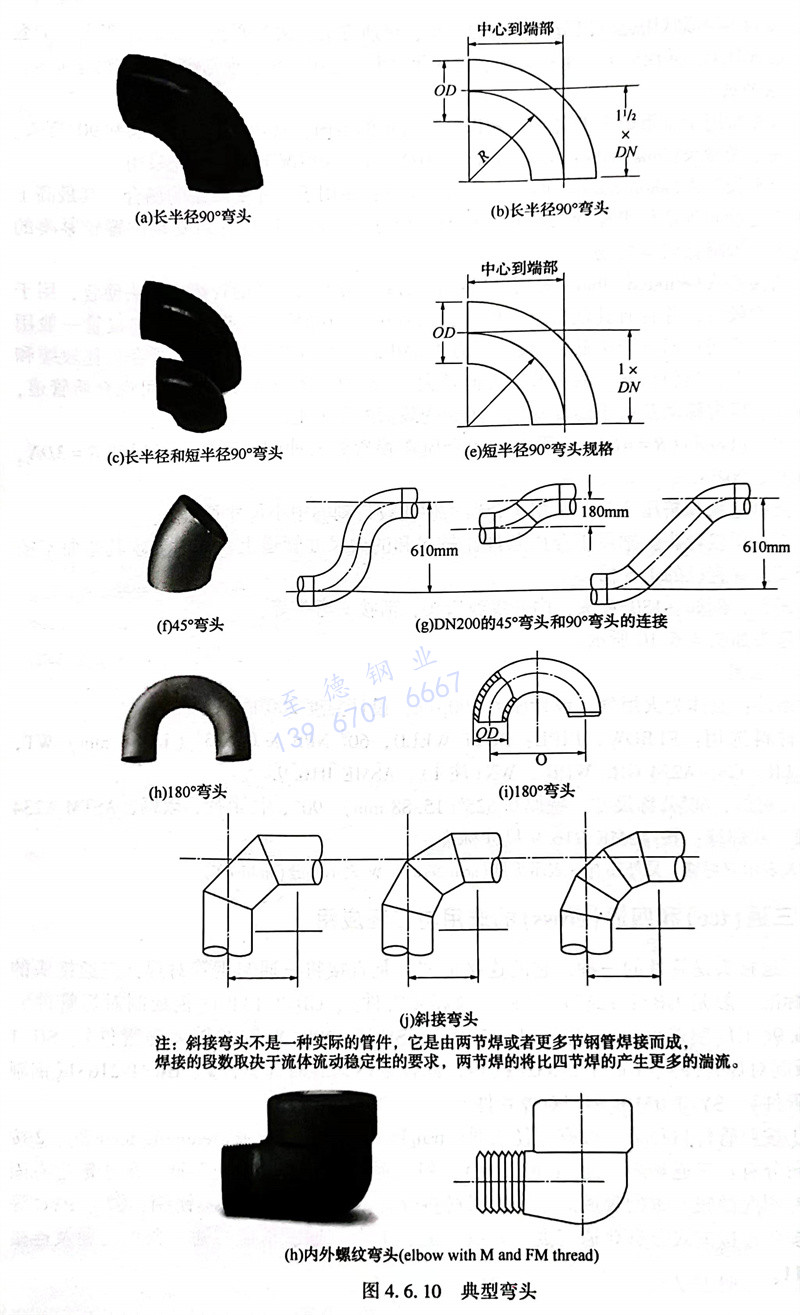

 典(dian)型彎頭如圖4.6.10所示。


圖 10.jpg


三、工(gong)程應用


  設計(ji)條件(jian)：流體為火(huo)炬氣(qi)，設計(ji)壓力100psig，設計(ji)溫度200F。


  彎頭材料選用：ELBOW，PIPE：BUTT WELD，60＂NPS X 0.625”（15.88 mm）WT，90 DEG，LR，CS，A234 GR．WPB，WX（注1），ASME B16.9．


  彎(wan)頭，對(dui)焊，60＂公稱尺(chi)寸(cun)，壁(bi)厚0.625＂（15.88mm），90°，長半徑，碳鋼，ASTM A234WPB等級，雙焊縫(feng)，按(an)ASME B16.9尺(chi)寸(cun)標準。


  注：WX表(biao)(biao)示雙焊縫(feng)(feng)。另外還有(you)S表(biao)(biao)示無縫(feng)(feng)（seamless），W表(biao)(biao)示有(you)縫(feng)(feng)（welded）。
