①. 安(an)全(quan)閥(fa)是一種安(an)全(quan)保(bao)(bao)護用(yong)閥(fa)，它的(de)啟閉(bi)件在外(wai)力(li)(li)(li)(li)作(zuo)用(yong)下(xia)處于(yu)常閉(bi)狀態，當(dang)(dang)設(she)備(bei)或管道(dao)(dao)內(nei)的(de)介(jie)質壓(ya)(ya)力(li)(li)(li)(li)升高(gao)，超過規(gui)定(ding)值(zhi)時自動開啟，通過向(xiang)系統外(wai)排放介(jie)質來(lai)防(fang)止管道(dao)(dao)或設(she)備(bei)內(nei)介(jie)質壓(ya)(ya)力(li)(li)(li)(li)超過規(gui)定(ding)數(shu)值(zhi)。當(dang)(dang)壓(ya)(ya)力(li)(li)(li)(li)恢復(fu)正常后，在壓(ya)(ya)力(li)(li)(li)(li)回(hui)降到工作(zuo)壓(ya)(ya)力(li)(li)(li)(li)或略低于(yu)工作(zuo)壓(ya)(ya)力(li)(li)(li)(li)時閥(fa)門再行關閉(bi)并限止介(jie)質外(wai)流(liu)。安(an)全(quan)閥(fa)屬于(yu)自動閥(fa)類，主要用(yong)于(yu)鍋爐(lu)、壓(ya)(ya)力(li)(li)(li)(li)容器和(he)(he)管道(dao)(dao)上，控制壓(ya)(ya)力(li)(li)(li)(li)不超過規(gui)定(ding)值(zhi)，對人身(shen)安(an)全(quan)和(he)(he)設(she)備(bei)運行起重要保(bao)(bao)護作(zuo)用(yong)。
安全閥(fa)用于承(cheng)壓設備(bei)、容器或管(guan)道(dao)上(shang)，作為超壓保(bao)護裝置。當設備(bei)或管(guan)路中(zhong)的(de)工作壓力(li)(li)超過(guo)規定數值時，安全閥(fa)便自(zi)(zi)動打(da)開(kai)，排(pai)除一定數量的(de)流體，防止系(xi)統內壓力(li)(li)超過(guo)預(yu)定值，當壓力(li)(li)恢復(fu)正常后又自(zi)(zi)動關閉。
②. 安全閥的(de)選(xuan)用
a. 安全閥的(de)設置應符(fu)合(he)下(xia)列原則。
·在生產(chan)過(guo)程中，由于火災、動力(li)故(gu)(gu)障和操作故(gu)(gu)障等(deng)原因，可能導致設(she)備內壓超過(guo)設(she)計(ji)壓力(li)時，該設(she)備應設(she)置(zhi)安(an)全閥。
·對(dui)容積式(shi)壓(ya)(ya)縮機和容積式(shi)泵(beng)：當機（或(huo)(huo)(huo)泵(beng)）的(de)(de)失(shi)控壓(ya)(ya)力(li)(li)可能超(chao)過(guo)機體(ti)（或(huo)(huo)(huo)泵(beng)體(ti)）所能承(cheng)受的(de)(de)壓(ya)(ya)力(li)(li)時（機體(ti)或(huo)(huo)(huo)泵(beng)體(ti)本身帶有安全閥(fa)(fa)者除外(wai)）或(huo)(huo)(huo)當機（或(huo)(huo)(huo)泵(beng)）的(de)(de)壓(ya)(ya)力(li)(li)超(chao)高對(dui)下(xia)游設(she)備安全操作有較大影響時，其出口應設(she)置安全閥(fa)(fa)。
·對(dui)于凝汽式汽輪(lun)機，應在復水器前設置安全閥(fa)。對(dui)背壓式汽輪(lun)機，應在蒸汽出口管上設置安全閥(fa)。
·有幾個容(rong)器(qi)(qi)組成的(de)一個壓力系統，如中間(jian)(jian)設(she)有隔(ge)斷(duan)閥(fa)時，應視(shi)為幾個獨立的(de)容(rong)器(qi)(qi)，每個容(rong)器(qi)(qi)均應按(an)要求(qiu)設(she)置安全閥(fa)，如中間(jian)(jian)無隔(ge)斷(duan)閥(fa)時，上(shang)游容(rong)器(qi)(qi)上(shang)已設(she)安全閥(fa)，下游容(rong)器(qi)(qi)可不設(she)。
·頂(ding)部(bu)(bu)操作壓(ya)力(li)(li)(li)大(da)于0.07MPa（表(biao)）的壓(ya)力(li)(li)(li)容(rong)器，頂(ding)部(bu)(bu)操作壓(ya)力(li)(li)(li)大(da)于0.03MPa（表(biao)）的蒸餾(liu)(liu)塔、蒸發(fa)塔、汽(qi)(qi)提塔（汽(qi)(qi)提塔頂(ding)部(bu)(bu)蒸汽(qi)(qi)通入另一(yi)蒸餾(liu)(liu)塔者除外），塔頂(ding)或塔頂(ding)餾(liu)(liu)出線上應設安(an)全閥(fa)。
.減壓閥(fa)后的設備或管(guan)道(dao)不能承受(shou)減壓閥(fa)前的壓力時，在(zai)設備或管(guan)道(dao)上應設置(zhi)安(an)全(quan)閥(fa)。
·安全(quan)閥(fa)的(de)設置(zhi)應(ying)滿足安全(quan)閥(fa)每年至少校(xiao)驗一次的(de)要求。
b. 安全閥的泄放量應按火災、動力(li)故(gu)障或(huo)操作故(gu)障等(deng)事故(gu)中的最大(da)一種情況考慮。事故(gu)泄放量可按標準確定。
c. 安(an)全(quan)閥的(de)泄放(fang)壓力（即定壓p8)）不(bu)應高于(yu)設備的(de)設計(ji)壓力。
d. 安全閥的選用及連接應符合下列(lie)要求(qiu)。
·在(zai)一般情況下，應選(xuan)用彈簧非(fei)平(ping)衡(heng)全(quan)啟式安(an)全(quan)閥，當(dang)(dang)背壓大于0.1ps時，可選(xuan)用波紋管（平(ping)衡(heng)型）安(an)全(quan)閥，當(dang)(dang)背壓大于0.3ps時，可選(xuan)用先導(dao)式安(an)全(quan)閥。
·選(xuan)用(yong)(yong)的(de)安(an)全閥(fa)噴嘴(zui)面積(ji)應大(da)于計(ji)算(suan)面積(ji)。當一個(ge)安(an)全閥(fa)不能(neng)滿足要求時，可選(xuan)用(yong)(yong)多個(ge)安(an)全閥(fa)并聯使用(yong)(yong)。
·安(an)全(quan)閥進口或出(chu)口接管的(de)直徑(jing)不得小于安(an)全(quan)閥進口或出(chu)口的(de)直徑(jing)。當(dang)幾個安(an)全(quan)閥并聯安(an)裝時，進、出(chu)口主管截面積應(ying)等于或大于各支管截面積之和。
·單獨(du)排入大氣的(de)安全閥(fa)，其出口(kou)管徑應按管線壓(ya)力降不大于0.1ps確(que)定(ding)。
·安(an)全(quan)閥排(pai)放介質在常溫下為固體時，應采取防凝、防堵措施。
③. 安全(quan)閥的(de)布置
a. 在(zai)設備(bei)或管(guan)道上的(de)安(an)(an)全閥一般(ban)應直立(li)安(an)(an)裝。但對設置在(zai)液體管(guan)道、換(huan)熱器或容(rong)器等處的(de)安(an)(an)全閥，當閥門關(guan)閉后，可(ke)(ke)能由于(yu)熱膨脹(zhang)而(er)使(shi)壓力升高的(de)場所(suo)，可(ke)(ke)水平安(an)(an)裝。
b. 安全(quan)閥的(de)安裝位置應盡量靠近(jin)被保(bao)護的(de)設(she)備或管(guan)道，如(ru)不能靠近(jin)布置，則要求從保(bao)護的(de)設(she)備管(guan)口(kou)(kou)到安全(quan)閥入口(kou)(kou)之間管(guan)道的(de)壓力降不超過該(gai)閥定壓值的(de)3％。
c. 安(an)全(quan)(quan)閥不應安(an)裝在長的水平管(guan)道(dao)的死端，防止死端積聚固體(ti)或液體(ti)物料，而影響安(an)全(quan)(quan)閥正常工作。

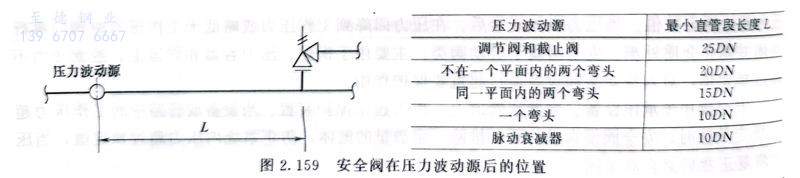

d. 安全閥設置位(wei)置應考慮盡量(liang)減少壓(ya)力(li)波(bo)動(dong)的(de)影響，安全閥在壓(ya)力(li)波(bo)動(dong)源后的(de)位(wei)置見圖2.159。
e. 安全閥(fa)應(ying)安裝在易(yi)于(yu)檢修和調節之(zhi)處，周圍(wei)要(yao)(yao)有足夠的工作空間。由于(yu)大(da)直徑(jing)安全閥(fa)重量大(da)，故在布置(zhi)時(shi)要(yao)(yao)考慮大(da)直徑(jing)安全閥(fa)拆卸后吊裝的可能，必要(yao)(yao)時(shi)要(yao)(yao)設吊桿(gan)。
f. 安(an)全閥入(ru)口管道應(ying)采用(yong)長半(ban)徑彎頭。
g. 安(an)全閥出口管(guan)道的(de)(de)設計應考(kao)慮(lv)背壓(ya)不超過安(an)全閥定壓(ya)的(de)(de)一定值。例(li)如(ru)，對于普通型彈簧安(an)全閥，其(qi)背壓(ya)不超過安(an)全閥定壓(ya)值的(de)(de)10％。

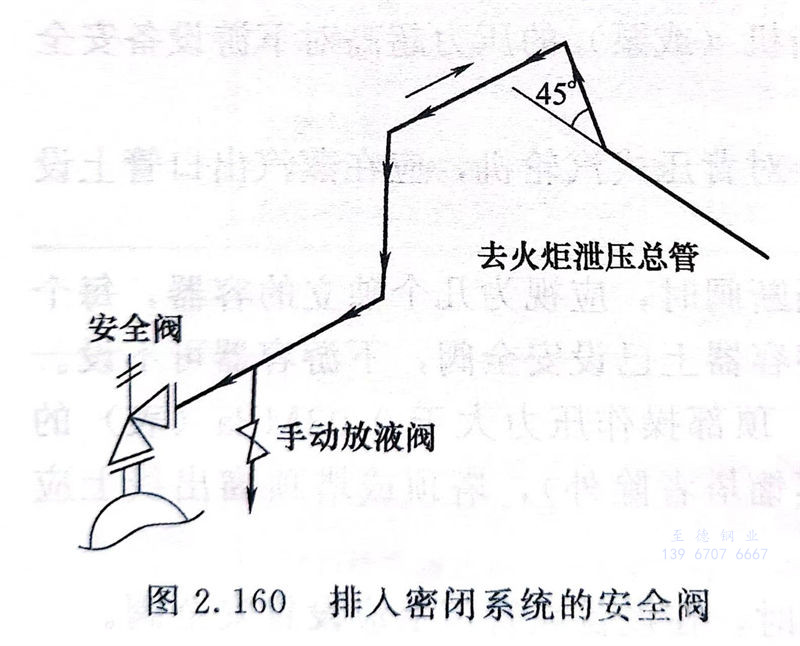

h. 排(pai)入密閉系統(tong)(tong)的安(an)全(quan)閥(fa)出(chu)口管(guan)道應順介質流向45°斜接在泄(xie)壓(ya)總(zong)(zong)管(guan)的頂部，以免總(zong)(zong)管(guan)內的凝(ning)液(ye)倒流入支管(guan)，并(bing)可減小安(an)全(quan)閥(fa)背(bei)壓(ya)，見(jian)圖2.160。安(an)全(quan)閥(fa)出(chu)口管(guan)道不能出(chu)現(xian)“袋(dai)形(xing)”，安(an)全(quan)閥(fa)出(chu)口管(guan)較長時(shi)(shi)，宜設一定(ding)坡度（干氣系統(tong)(tong)除外）。安(an)全(quan)閥(fa)排(pai)放管(guan)向大(da)氣排(pai)放時(shi)(shi)，要注意其排(pai)出(chu)口不能朝向設備、平臺(tai)、梯子、電纜等(deng)。濕氣體泄(xie)壓(ya)系統(tong)(tong)排(pai)放管(guan)內不應有“袋(dai)形(xing)”積液(ye)處，安(an)全(quan)閥(fa)的安(an)裝高度應高于泄(xie)壓(ya)系統(tong)(tong)。若(ruo)安(an)全(quan)閥(fa)出(chu)口低于泄(xie)壓(ya)總(zong)(zong)管(guan)或排(pai)出(chu)管(guan)需要抬高接人總(zong)(zong)管(guan)時(shi)(shi)，應在低點易于接近處設分(fen)液(ye)包。
i. 當(dang)安全閥進口管道(dao)上設有(you)切斷閥時，應(ying)選(xuan)用單(dan)閘(zha)板(ban)閘(zha)閥，并鉛(qian)封(feng)開，閥桿應(ying)水平安裝(zhuang)，不可(ke)朝上，以免閥桿和閥板(ban)連接(jie)的銷釘腐蝕或(huo)松動(dong)時，滑板(ban)下滑。當(dang)安全閥設有(you)旁通(tong)閥時，該閥應(ying)鉛(qian)封(feng)關。
j. 對于排放烴類(lei)等可(ke)燃氣(qi)體的(de)安(an)全閥出(chu)口管道(dao)，應在其底部接入(ru)滅火用的(de)蒸汽管或氮氣(qi)管，并在樓(lou)面上控制。重組分(fen)氣(qi)體的(de)安(an)全閥出(chu)口管道(dao)應接火炬管道(dao)。

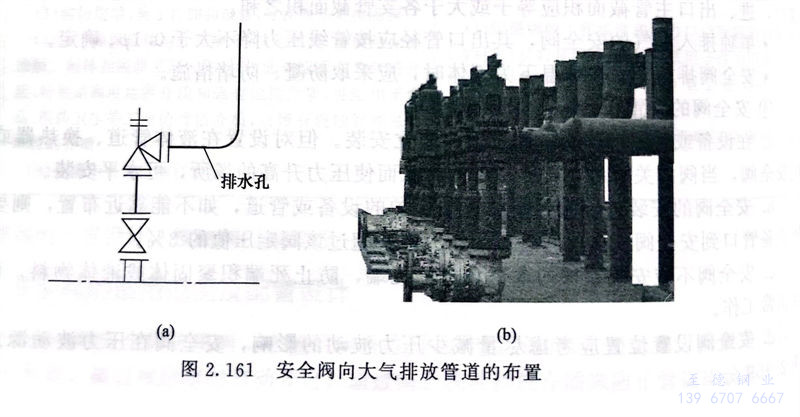

k. 向(xiang)大(da)氣排(pai)放的(de)(de)安(an)全(quan)閥(fa)排(pai)放管(guan)管(guan)口(kou)朝上時(shi)應(ying)切(qie)(qie)成平口(kou)，并設(she)置防(fang)雨(yu)水(shui)措施(shi)，注(zhu)意避(bi)免(mian)(mian)泄放時(shi)沖(chong)擊(ji)力過大(da)，導致(zhi)防(fang)雨(yu)設(she)施(shi)脫落傷人。安(an)全(quan)閥(fa)排(pai)放管(guan)水(shui)平安(an)裝時(shi)，可將管(guan)口(kou)切(qie)(qie)成45°以防(fang)雨(yu)水(shui)，要避(bi)免(mian)(mian)切(qie)(qie)口(kou)方向(xiang)安(an)裝不合適，致(zhi)使(shi)排(pai)出物噴(pen)向(xiang)平臺。對于氣體安(an)全(quan)閥(fa)出口(kou)管(guan)，應(ying)在彎頭的(de)(de)最低處開一淚孔（ф6～10mm），如圖(tu)2.161（a）所示(shi)，必要時(shi)接上小管(guan)道將凝(ning)液排(pai)往安(an)全(quan)的(de)(de)地方。
l. 由(you)于安(an)全(quan)(quan)閥(fa)排放(fang)時的反(fan)(fan)力(li)以及出(chu)口(kou)管(guan)的自(zi)重(zhong)、振動和熱膨脹等的作用，安(an)全(quan)(quan)閥(fa)出(chu)口(kou)應(ying)設(she)(she)置合理的支架，應(ying)有足夠的強(qiang)度。如圖2.161（b）所(suo)示，對(dui)于安(an)全(quan)(quan)閥(fa)排放(fang)壓(ya)差較大(da)的管(guan)道(dao)必要時需設(she)(she)置減振支架。支架設(she)(she)置要根據安(an)全(quan)(quan)閥(fa)反(fan)(fan)力(li)計算確定(ding)。

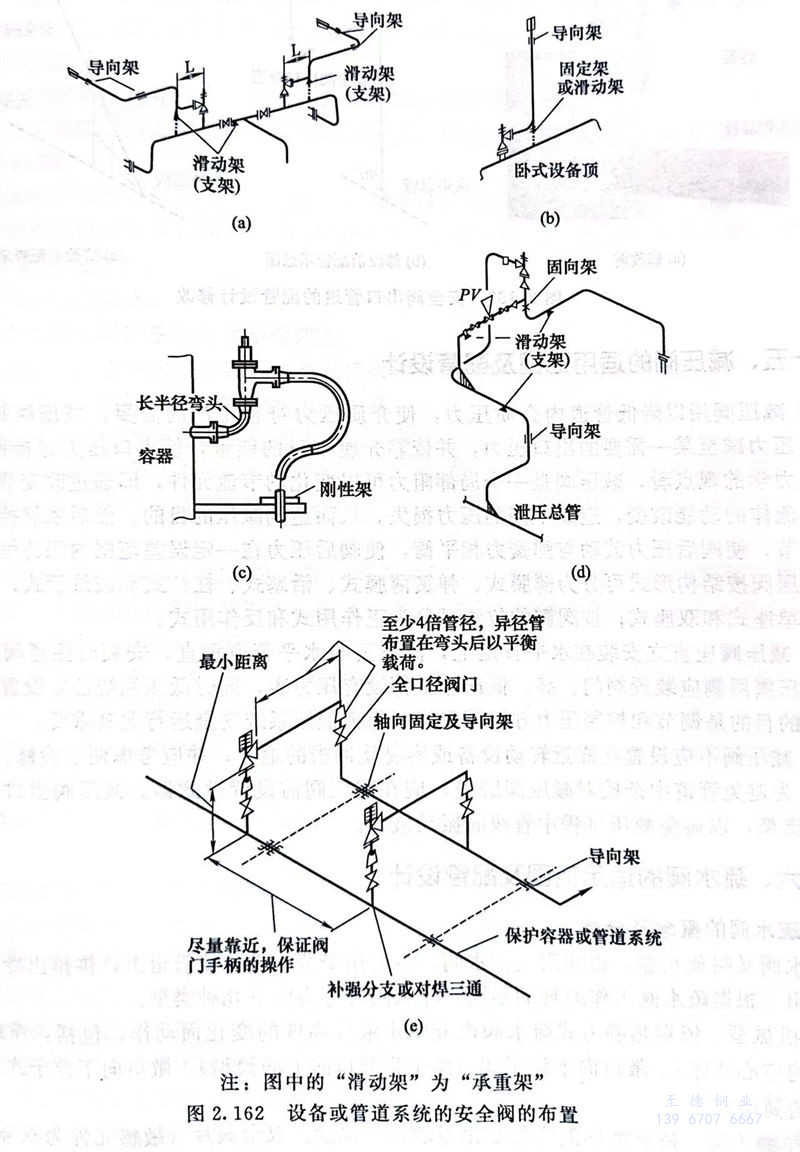

m. 安(an)全閥的典(dian)型支架及(ji)配管設計如(ru)圖2.162所示。
工程應用：安全閥配管設計的(de)錯誤

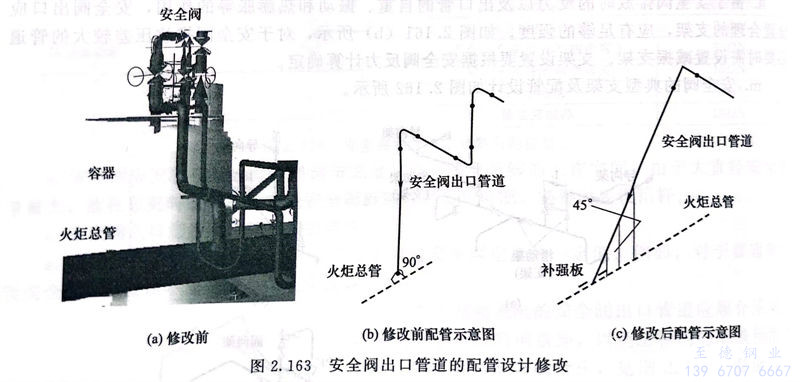

筆者在負責某安(an)全閥配(pei)管設計評審時(shi)，發現(xian)將(jiang)要(yao)發向施工現(xian)場的(de)圖(tu)紙如圖(tu)2.163（a）、（b）所示，安(an)全閥出口DN250的(de)管道，直接(jie)(jie)90°接(jie)(jie)到了火(huo)炬主管，不符合通常的(de)設計要(yao)求，故修(xiu)改(gai)為圖(tu)2.163（c）所示的(de)45°連接(jie)(jie)方(fang)式。
