1. 耐(nai)熱鋼的冶煉

  冶煉耐熱鋼(gang)一般是使用電弧爐或感應爐熔煉。質量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐熱鋼的鑄造(zao)

  某(mou)些鑄(zhu)(zhu)(zhu)造(zao)(zao)高合(he)金耐熱鋼(gang)(gang)構件，難以進(jin)一步加工變(bian)形(xing)，但是生產鑄(zhu)(zhu)(zhu)件不僅比軋材經濟合(he)算，而且(qie)鑄(zhu)(zhu)(zhu)件還(huan)有較高的持久強(qiang)度。所以在耐熱鋼(gang)(gang)中，耐熱鋼(gang)(gang)鑄(zhu)(zhu)(zhu)件占有相當大(da)的比例。鑄(zhu)(zhu)(zhu)造(zao)(zao)方法(fa)除采用(yong)砂型鑄(zhu)(zhu)(zhu)造(zao)(zao)外，還(huan)可用(yong)精密鑄(zhu)(zhu)(zhu)造(zao)(zao)工藝(yi)以獲得表(biao)面光滑、尺(chi)寸精確的產品。對合(he)成氨和乙烯裂解用(yong)的高溫爐管往往采用(yong)離心鑄(zhu)(zhu)(zhu)造(zao)(zao)的方法(fa)。

3. 耐熱(re)鋼熱(re)處理

  馬氏體耐熱(re)鋼(gang)的熱(re)處理使(shi)用調質處理，以穩定組織，得到良(liang)好的綜合力學性能和高溫強(qiang)度。

  鐵(tie)素體鋼不(bu)能(neng)通過(guo)熱處理(li)強化。為消除因冷(leng)塑性變形(xing)加工和焊接(jie)所(suo)導致的內(nei)應(ying)力，可在650～830℃進行(xing)退火處理(li)，退火后(hou)快速(su)冷(leng)卻(que)，以便(bian)迅速(su)地經過(guo)475℃脆(cui)性溫度范圍。

  奧氏體(ti)抗(kang)氧化(hua)不銹鋼(gang)大多采用(yong)(yong)高(gao)(gao)溫(wen)固溶(rong)熱處理，以(yi)(yi)獲得良好(hao)的冷變形性。奧氏體(ti)熱強鋼(gang)則先(xian)用(yong)(yong)高(gao)(gao)溫(wen)固溶(rong)處理，然后再在高(gao)(gao)于(yu)使用(yong)(yong)溫(wen)度60～100℃條件下進行時(shi)效(xiao)處理，使組(zu)織穩定化(hua)，同時(shi)析出第(di)二相，以(yi)(yi)強化(hua)基體(ti)。

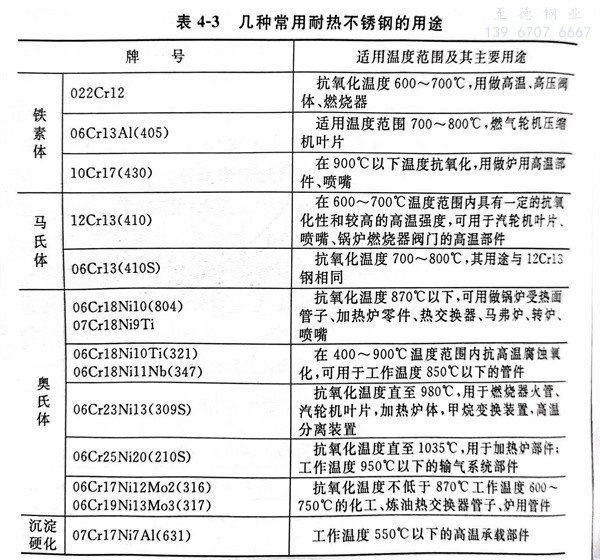

  耐熱(re)鑄鋼(gang)大多是(shi)在鑄造態下使用，也有(you)的可根據(ju)耐熱(re)鋼(gang)的種(zhong)類采用相應的熱(re)處理(li)工藝進(jin)行熱(re)處理(li)。耐熱(re)不銹鋼(gang)的用途見表4-3。
