點腐蝕是金屬表面局部區域的腐蝕破壞，首先形成腐蝕坑，然后向內部發展，甚至貫穿整個截面。點腐蝕是不銹鋼常見的腐蝕破壞類型之一，它是因為在介質的作用下，由于破壞表面均勻性的一些缺陷，如夾雜物、貧鉻區、晶界、位錯在表面的露頭等，使鈍化膜在這些地方較為脆弱，從而使其局部遭到破壞。在含有氯離子（Cl^-）的介質中，最容易發生不銹鋼的點腐(fu)蝕(shi)，如FeCl₃，就是影響最大的介質之一。

目前，提高不銹鋼抗點蝕(shi)能力的途徑有如下幾種：

  ①. 以Mo、Mn、Si、V或稀(xi)土元素(su)合金化，能有效地提高抗點腐蝕的能力(li)；

  ②. 減(jian)少不(bu)銹(xiu)鋼中的夾雜(za)物、晶(jing)(jing)界沉淀物，使(shi)晶(jing)(jing)粒不(bu)至于(yu)過細等(deng)；

  ③. 減少介質中的氯離子（Cl^-）含量及氧的含量，加入緩蝕劑（如CN^-、NO^-₃、SO^2-₄等）、降低介質溫度等也可以提高不銹鋼抗點蝕能力；

  ④. 盡(jin)量不冷(leng)加工，以(yi)減少位錯露頭處(chu)發生的點蝕。

所有這(zhe)些措施，都可在(zai)一定程度上(shang)提高(gao)鋼的抗點蝕能力。

點腐蝕是不銹鋼的鈍化薄膜被破壞后，只集中在特定的場所而產生的孔狀的腐蝕。點腐蝕易發生在含有氯離子（Cl^-）的環境中。

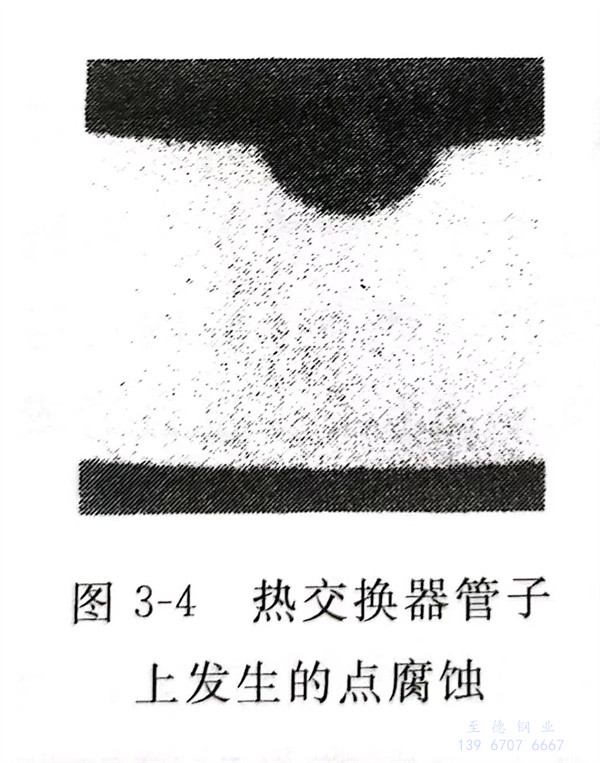

 不銹鋼的耐腐(fu)蝕(shi)(shi)性主要(yao)是依靠表(biao)面鈍(dun)化(hua)(hua)薄(bo)膜(mo)的作用(yong)，如果(guo)這個“膜(mo)”的破壞是集中在某個特定(ding)部位，產生(sheng)腐(fu)蝕(shi)(shi)孔，而(er)其(qi)他部分還保持鈍(dun)化(hua)(hua)狀況的腐(fu)蝕(shi)(shi)被(bei)稱作點(dian)(dian)腐(fu)蝕(shi)(shi)。熱(re)交換器(qi)管(guan)子(zi)上所(suo)發(fa)生(sheng)的點(dian)(dian)腐(fu)蝕(shi)(shi)如圖(tu)3-4所(suo)示(shi)。

 在不銹鋼表面附著物的下面或結構上的間隙部位會有選擇性的腐蝕，將這種腐蝕稱為間隙腐蝕。這類腐蝕都是在含有氯離子（Cl^-）的環境中發生的。

 如法蘭盤等結構引起的縫(feng)隙(xi)腐蝕(shi)，易發生在含有氯離子（Cl^-）的環境中。

 為防(fang)止點(dian)腐(fu)蝕(shi)(shi)或間隙(xi)(xi)腐(fu)蝕(shi)(shi)，如果(guo)將(jiang)金屬的電位(wei)設定在(zai)比點(dian)腐(fu)蝕(shi)(shi)發生電位(wei)低(di)的電位(wei)上(shang)，理論上(shang)講是可能的，但因附著(zhu)物和在(zai)構(gou)造上(shang)間隙(xi)(xi)存在(zai)的場合下，實際(ji)控制(zhi)是很難(nan)的。因此，還是要從實際(ji)環境和構(gou)造的具(ju)體情況進行考(kao)慮。表(biao)3-8所列出(chu)的防(fang)止措施，對預(yu)防(fang)點(dian)腐(fu)蝕(shi)(shi)及(ji)縫(feng)隙(xi)(xi)腐(fu)蝕(shi)(shi)是非(fei)常(chang)必要和可行的。

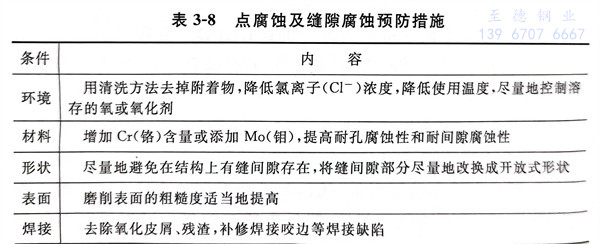

 表3-8 點腐蝕及縫隙(xi)腐蝕預防(fang)措施
