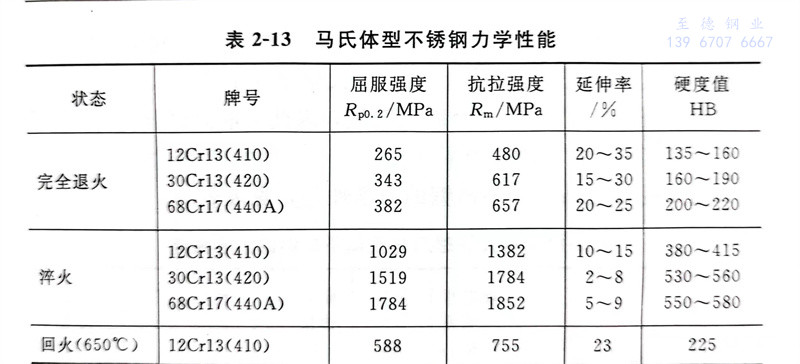

馬氏體型不銹鋼管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從香蕉視頻app蘋果:12Cr13（410）不(bu)(bu)銹鋼(gang)管到高碳68Cr17（440A）不(bu)(bu)銹鋼(gang)管，不(bu)(bu)同熱處理條件(jian)相應的力(li)學性能，見表2-13。

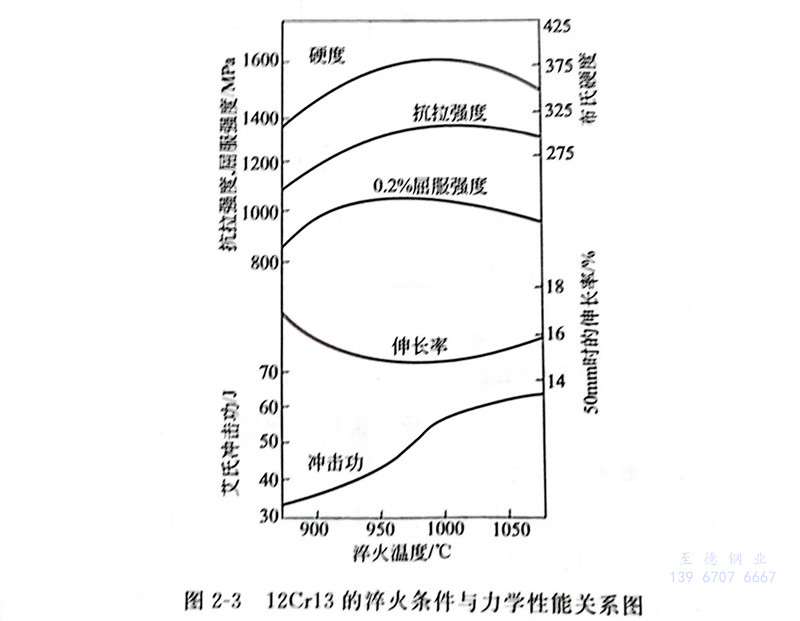

  完全退火(huo)(huo)(huo)(huo)(huo)是從變態點以(yi)上升開(kai)始(shi)，一(yi)般的是從800～900℃緩慢地冷(leng)卻(que)下來。含(han)碳量(liang)越高則其(qi)強度(du)也越高。淬(cui)(cui)火(huo)(huo)(huo)(huo)(huo)一(yi)般情況下是從925～1070℃開(kai)始(shi)快速冷(leng)卻(que)，因為其(qi)淬(cui)(cui)火(huo)(huo)(huo)(huo)(huo)性好，無論是油(you)冷(leng)還是水(shui)冷(leng)都可以(yi)充分硬化(hua)。但淬(cui)(cui)火(huo)(huo)(huo)(huo)(huo)溫(wen)度(du)過(guo)高時，殘留(liu)的奧氏(shi)體就多，回(hui)(hui)火(huo)(huo)(huo)(huo)(huo)以(yi)后(hou)的強度(du)降低(di)。12Cr13（410）不(bu)銹鋼管的淬(cui)(cui)火(huo)(huo)(huo)(huo)(huo)條件(jian)與(yu)力學(xue)性能(neng)的關系如圖(tu)2-3所(suo)示。淬(cui)(cui)火(huo)(huo)(huo)(huo)(huo)狀態下的殘留(liu)變形(xing)大，金相組織(zhi)不(bu)穩定，所(suo)以(yi)淬(cui)(cui)火(huo)(huo)(huo)(huo)(huo)后(hou)要(yao)進行回(hui)(hui)火(huo)(huo)(huo)(huo)(huo)處理，力學(xue)性能(neng)依回(hui)(hui)火(huo)(huo)(huo)(huo)(huo)溫(wen)度(du)的不(bu)同(tong)而(er)變化(hua)。回(hui)(hui)火(huo)(huo)(huo)(huo)(huo)時一(yi)定要(yao)避開(kai)400～550℃這個脆(cui)化(hua)區域，因此一(yi)般只進行250℃的低(di)溫(wen)回(hui)(hui)火(huo)(huo)(huo)(huo)(huo)或700℃左右的高溫(wen)回(hui)(hui)火(huo)(huo)(huo)(huo)(huo)。

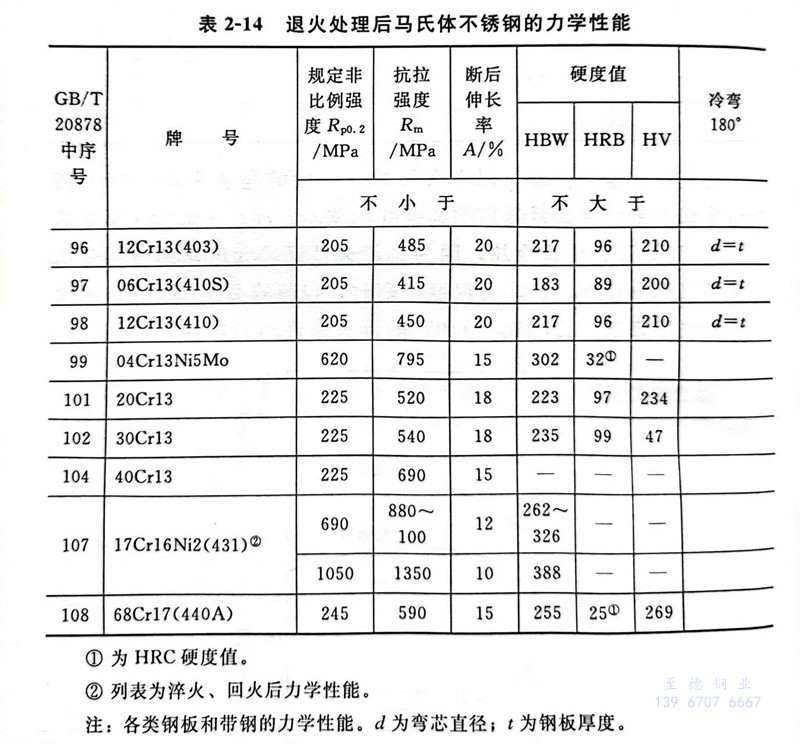

 退火(huo)處理后馬(ma)氏(shi)體不銹鋼管(guan)的力學性能，見表2-14。

      ①. 為HRC硬度值。

      ②. 列表(biao)為淬(cui)火(huo)、回火(huo)后力學性能(neng)。

  注：各類(lei)鋼板和帶鋼的力學性(xing)能。d為彎(wan)芯直徑；t為鋼板厚度。

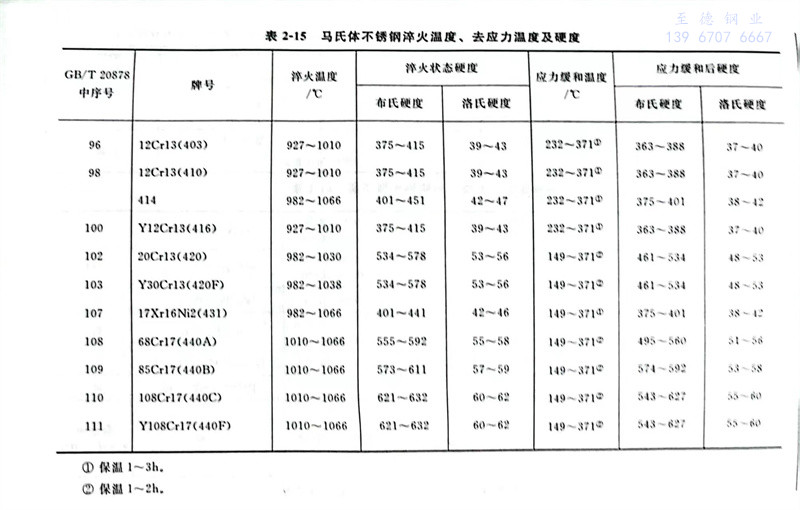

 馬氏體(ti)不(bu)銹鋼(gang)淬火(huo)溫度、去應力(li)溫度及硬度，見(jian)表2-15。
