強(qiang)(qiang)度是指在外力作用下抵抗塑(su)性變形和(he)(he)斷裂的(de)能力。常用的(de)強(qiang)(qiang)度指標有抗拉強(qiang)(qiang)度、屈服強(qiang)(qiang)度和(he)(he)規定非(fei)比例(li)延(yan)伸強(qiang)(qiang)度。
1. 規定非比例延(yan)伸強度Rp（舊標準σp)
規定非比例延伸率等于規定的延伸計標距百分率時的應力。使用單位符號應符合以下腳注說明所規定的百分率，如Rp0.2表示規定非比例延伸率為0.2％時的應力，等同σ0.2。
Rp=Fp/So (2-8)
式中: Fp--試樣(yang)非比例(li)伸長為規(gui)定時的拉力，N；
So--試樣原始(shi)橫截面(mian)積，m㎡。
規定非(fei)比(bi)例(li)(li)伸長應(ying)力是一些重要不銹(xiu)鋼零件設計的力學依據。表示符(fu)號應(ying)附以角(jiao)標說(shuo)明，例(li)(li)如Rp0.01、Rm0.05、Rp0.2分別(bie)表示規定比(bi)例(li)(li)延(yan)伸率為0.01％、0.05％、0.2％時(shi)的應(ying)力。
2. 屈服強度（力學(xue)符(fu)號Rp0.2，英(ying)文(wen)縮寫YS）
當金屬材(cai)料呈(cheng)現屈(qu)服(fu)現象時，即在試驗期間達(da)到塑(su)性變(bian)形而力不增加(jia)的應力點(dian)，分為(wei)上屈(qu)服(fu)強(qiang)度(du)和(he)下屈(qu)服(fu)強(qiang)度(du)，過去(qu)曾叫“屈(qu)服(fu)點(dian)”。
①. 上屈服(fu)強度是指(zhi)試樣發生屈服(fu)時，應力首(shou)次下降前的最高值(zhi)，符號為ReH，單位(wei)為MPa。
②. 下屈(qu)服強(qiang)度是(shi)指屈(qu)服期間不計初始(shi)瞬(shun)時效應的最低應力(li)，符(fu)號為ReL，單位為MPa。
3. 抗拉強(qiang)度（力學符號，英文縮寫(xie)TS）
拉伸試驗時，最大力(Fm)除以試樣原始橫截面積（So）即為材料的最大應力，等同原σb。符號為Rm，單位為MPa。

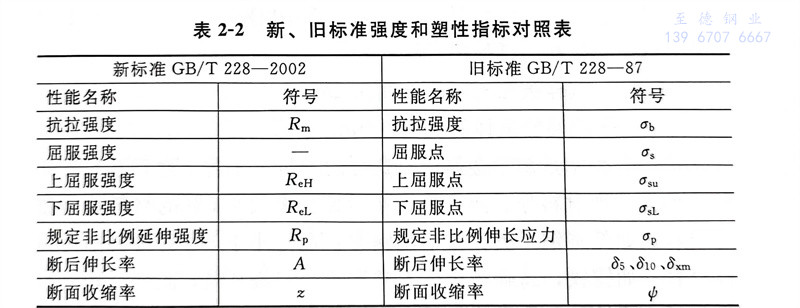

強度和(he)塑性(xing)指標的新、舊標準對照(zhao)見表2-2。
4. 屈強(qiang)比
屈(qu)(qu)(qu)強(qiang)比是(shi)指屈(qu)(qu)(qu)服(fu)(fu)強(qiang)度與抗(kang)拉強(qiang)度之比值。屈(qu)(qu)(qu)強(qiang)比對(dui)材料沖(chong)壓成形(xing)性能影響很大(da)，屈(qu)(qu)(qu)強(qiang)比小，材料由屈(qu)(qu)(qu)服(fu)(fu)到破(po)裂的塑性變形(xing)階段長，成形(xing)過程中發生斷(duan)裂的危險性小，有利于沖(chong)壓成形(xing)。
一般(ban)來講(jiang)，較小的屈強比對(dui)材料(liao)在各種成(cheng)形工藝(yi)中的抗破裂性都有利。

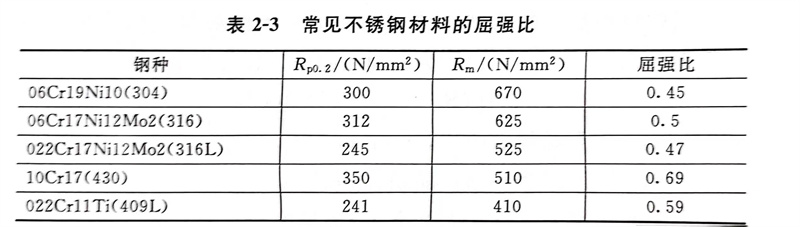

常見(jian)(jian)不銹鋼材料(liao)的屈強比，見(jian)(jian)表2-3。
