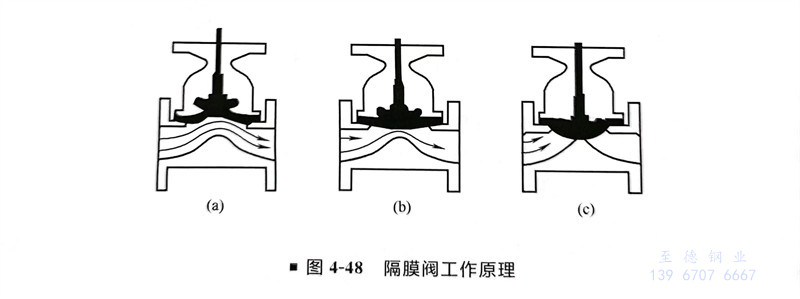

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜(mo)閥的工作原理如圖4-48所示。

1. 隔膜閥(fa)的(de)分類(lei)

 隔膜閥(fa)按結構(gou)形式可分為以下幾類：

  a. 屋(wu)脊式(shi)

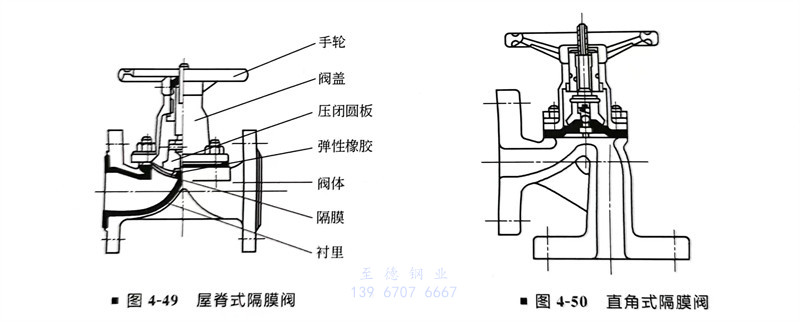

      也稱突(tu)緣式，是最基本的(de)一類。其(qi)結構(gou)(gou)如圖4-49所示(shi)。從圖中(zhong)可以看出，閥體(ti)是襯里(li)(li)的(de)。隔膜閥閥體(ti)襯里(li)(li)，就是為了發揮(hui)它的(de)耐腐蝕(shi)特性(xing)。這類結構(gou)(gou)，除(chu)直通式之外(wai)，還可制成直角式，如圖4-50所示(shi)。

  b. 截(jie)止(zhi)式

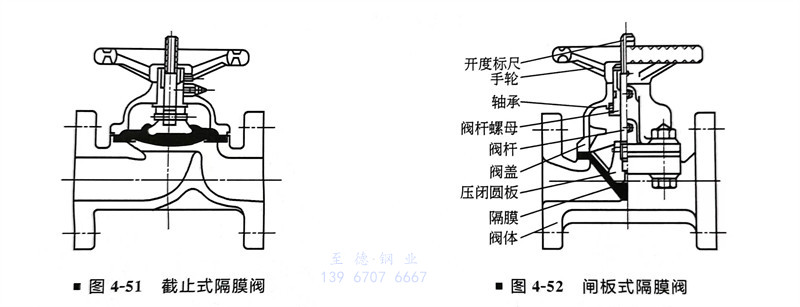

      其結構(gou)形(xing)狀與截(jie)止閥相似，如(ru)圖4-51所示。這種形(xing)式的閥門(men)，流體阻力比屋脊式大，但密封面積大，密封性能好，可用于真空(kong)度高的管道。

  c. 閘板式(shi)

     其結構形式(shi)與閘閥相似(si)，如圖4-52所示。閘板式(shi)隔(ge)膜閥流體阻力最小，適合(he)于輸(shu)送黏(nian)性物料。

    隔膜材(cai)料常用天然橡膠(jiao)(jiao)(jiao)、氯丁(ding)橡膠(jiao)(jiao)(jiao)、丁(ding)腈橡膠(jiao)(jiao)(jiao)、異(yi)丁(ding)橡膠(jiao)(jiao)(jiao)、氟化橡膠(jiao)(jiao)(jiao)和聚全氟乙丙烯塑(su)料（F46）等。

    隔膜閥(fa)的(de)缺點是耐壓不高(gao)，一(yi)般在6kgf/cm(0.66MPa)之內；耐溫性(xing)能也受隔膜的(de)限制，一(yi)般只能耐60～80℃，最高(gao)（氟化橡(xiang)膠(jiao)）也不超過180℃。

2. 隔膜閥的特點及選用

  ①. 流體阻(zu)力小。

  ②. 能(neng)用于(yu)含(han)硬質懸浮物(wu)的(de)介質；由于(yu)介質只與閥(fa)(fa)體和(he)隔膜接(jie)觸，所以無需填(tian)料(liao)函(han)，不存在填(tian)料(liao)函(han)泄漏問題，對閥(fa)(fa)桿部分無腐(fu)蝕的(de)可能(neng)。

  ③. 適(shi)用于(yu)有腐蝕性(xing)(xing)、黏性(xing)(xing)、漿液介質(zhi)。

  ④. 不能用于介質(zhi)壓力較高的場合。

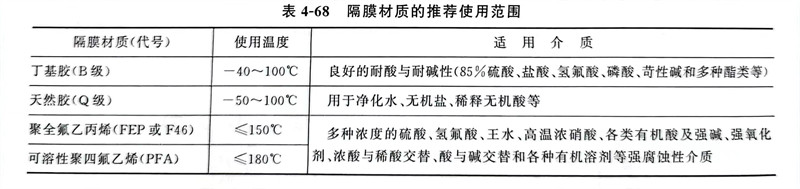

  ⑤. 隔(ge)膜材質的推薦使(shi)用范(fan)圍見表(biao)4-68。

表4-68 隔膜材質的推薦使用范圍

丁基(ji)膠（B級）                -40~100℃        良好的耐酸(suan)與耐堿性(xing)（85％硫(liu)酸(suan)、鹽酸(suan)、氫氟酸(suan)、磷(lin)酸(suan)、苛性(xing)堿和多種酯類等）

天然膠(jiao)（Q級(ji)）               -50~100℃         用于凈化水、無機鹽、稀(xi)釋無機酸等(deng)

聚(ju)全(quan)氟乙丙烯（FEP或(huo)F46） ≤150℃          多種濃(nong)度的硫(liu)酸(suan)、氫氟酸(suan)、王水、高(gao)溫濃(nong)硝酸(suan)、各類(lei)有機酸(suan)及強(qiang)(qiang)堿(jian)(jian)、強(qiang)(qiang)氧(yang)化劑、濃(nong)酸(suan)與稀酸(suan)交替、酸(suan)與堿(jian)(jian)交替和各種有機溶劑等(deng)強(qiang)(qiang)腐蝕性(xing)介質

可溶性聚四氟乙烯（PFA） ≤180℃
