浙江至德鋼業有限公司專業生產各種牌號不銹鋼壓力管道，下面為您介紹各國各系列壓力管(guan)道的壓力等級標準：


一、公稱(cheng)壓力（Nominal Pressure） PN


  管(guan)(guan)道組(zu)成(cheng)件的公稱壓力(li)(li)是指(zhi)與(yu)其機械強度有(you)關的設計給(gei)定壓力(li)(li)，它一(yi)般表示管(guan)(guan)道組(zu)成(cheng)件在規定溫(wen)度下(xia)的最(zui)大許用(yong)壓力(li)(li)。目前，國(guo)內(nei)外(wai)管(guan)(guan)道組(zu)成(cheng)件的公稱壓力(li)(li)已經標準化，各國(guo)管(guan)(guan)道元件公稱壓力(li)(li)雖(sui)然不同，但基本上可(ke)分為(wei)兩個系列(lie)，即美(mei)洲系列(lie)和歐洲系列(lie)。


二、以ASME B16.5為代表的美洲系列

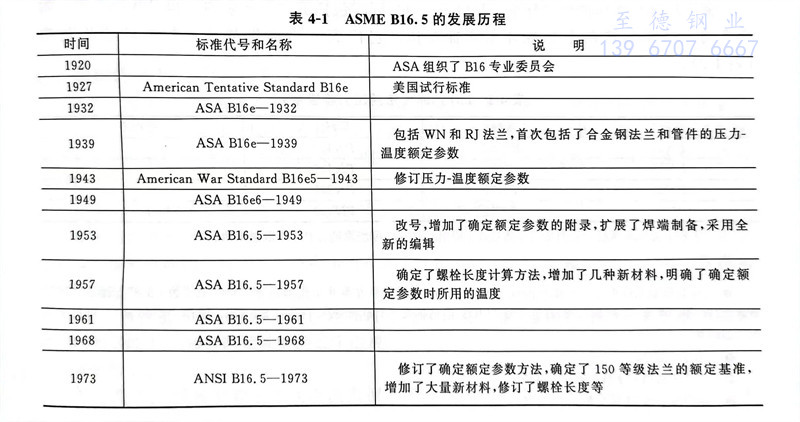

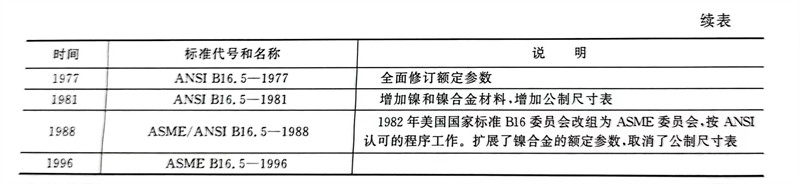

  美國ASMEB16.5《管法蘭和法蘭管件》是一套在世界上通用的、系統性較強、內容涉及墊片、螺栓及管子的完整的管法蘭標準（表4-1）。其公稱直徑為NPS1／2～24，其適用的不銹鋼(gang)管外徑尺寸應符合 ASME B36.10M。該標準從1927年經美國標準協會（ASA）批準為美國試行標準B16e以來，已經先后進行了十多次修訂。1981年增加了公制尺寸，稱為ANSIB16.5，但在1988年版中取消了公制尺寸，稱為ASME／ANSI B16.5,1996年開始稱為ASME B16.5，一直沿用到現在的最新版本。


  ASME B16.5公(gong)稱(cheng)壓(ya)力分級（英制）：150、300、400、600、900、1500、2500(psi同(tong)一公(gong)稱(cheng)壓(ya)力管(guan)道元件在不同(tong)溫度下的(de)最大許(xu)用壓(ya)力值(zhi)可由相關標準的(de)壓(ya)力-溫度參數表查出。


  這種壓力(li)等(deng)(deng)級系列在美國(guo)、日本等(deng)(deng)國(guo)家得到廣泛應用。



三、以DIN 2401為代表的歐洲系(xi)列


  德國(guo)標準(zhun)DIN 2401《壓力和(he)溫度說明、概(gai)念、公(gong)稱(cheng)(cheng)壓力等(deng)級》規定(ding)的(de)公(gong)稱(cheng)(cheng)壓力等(deng)級如下（bar?）：1、1.6、（2）?、2.5、（3.2）、4、（5）、6、（8）、10、（12.5）、16、（20）、25、(32)、40、(  50)、63°、(80)、100、(125)、160、(200)、250、(315)、400、(500)、630、(700)、(800)、1000、(1250)、1600、(2000)、2500、4000、6300。


  在DIN 2401 壓力等級系列標(biao)準中，規定(ding)公稱(cheng)壓力為(wei)200℃時的最大許用工作壓力。


  此壓力等級系列標準在(zai)蘇聯及東歐影響較大(da)，我(wo)國JB、HG法(fa)蘭(lan)標準的公稱壓力等級也與此壓力等級標準相同。



四、ISO公(gong)稱壓力等級標準


  上(shang)述美洲(zhou)系列和歐(ou)洲(zhou)系列兩個壓(ya)力等級標(biao)準(zhun)(zhun)在世界不同區域均有很大的(de)影響，目前還無法統一成一個標(biao)準(zhun)(zhun)。國際(ji)化標(biao)準(zhun)(zhun)組織考慮到此(ci)(ci)現狀，制定了(le)相應的(de)標(biao)準(zhun)(zhun)，此(ci)(ci)標(biao)準(zhun)(zhun)實際(ji)上(shang)是一個折中的(de)標(biao)準(zhun)(zhun)。它將上(shang)述兩個標(biao)準(zhun)(zhun)的(de)主要壓(ya)力等級分(fen)別列在兩個系列中。

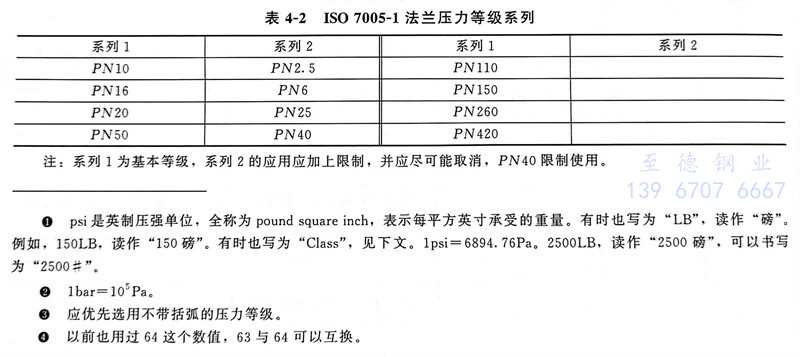

  國際標準(zhun)(zhun)化組織的法(fa)蘭標準(zhun)(zhun)（ISO 7005-1）同(tong)時包括了(le)“美(mei)洲系(xi)列”和“歐洲系(xi)列”兩(liang)個系(xi)列，以期與這(zhe)兩(liang)個標準(zhun)(zhun)體(ti)系(xi)都能配伍(wu)，它代表了(le)當前世(shi)界法(fa)蘭標準(zhun)(zhun)的應用趨勢（表4-2）。


  上述(shu)兩個(ge)系(xi)列(lie)(lie)中的(de)PN2.5、PN6、PN10、PN16、PN25、PN40共六個(ge)等級屬“歐(ou)洲系(xi)列(lie)(lie)”。而PN20（相當(dang)于(yu)Class150）、PN50（相當(dang)于(yu) Class300）、PN110（相當(dang)于(yu)Class600）、PN150、PN260（相當(dang)于(yu)Class1500）、PN420（相當(dang)于(yu)Class 2500）共六個(ge)等級屬于(yu)“美洲系(xi)列(lie)(lie)”，兩者在結構(gou)尺寸和密封面尺寸上是不能互換的(de)。





五、日本的壓力(li)等(deng)級(ji)標(biao)準(zhun)


  日本(ben)的JIS B2201標準自成體系，既不屬于“美式”，也不屬于“歐式”。該標準包括(kuo)的公(gong)稱(cheng)壓(ya)力(li)等級共八個，對應的溫度-壓(ya)力(li)等級見表4-3。

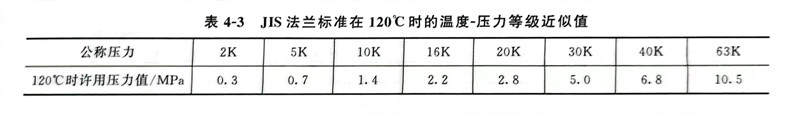

  表4-3 JIS法蘭標準在120℃時的(de)溫度-壓力等級近似值


 JIS應用(yong)(yong)標準體(ti)系與(yu)ASME和DIN等都不能配套(tao)使用(yong)(yong)。為了彌(mi)補這個缺陷，日本(ben)石(shi)油學(xue)會編制了一套(tao)JPI標準，它基本(ben)上等效采用(yong)(yong)了ASME／API應用(yong)(yong)標準體(ti)系，故它能與(yu)ASME互換。




六(liu)、英國(guo)、法國(guo)的壓力等(deng)級(ji)標準


  英國采用(yong)的壓(ya)力(li)等級標(biao)(biao)準(zhun)(zhun)(zhun)為(wei)兩類，相應(ying)的法蘭(lan)標(biao)(biao)準(zhun)(zhun)(zhun)也分為(wei)兩類：其(qi)一是(shi)以BS1560為(wei)代(dai)表的法蘭(lan)標(biao)(biao)準(zhun)(zhun)(zhun)，它基本(ben)上等同(tong)采用(yong)了ASME標(biao)(biao)準(zhun)(zhun)(zhun)，其(qi)結構(gou)形式(shi)和密封(feng)(feng)面形式(shi)同(tong)ASMEB16.5；其(qi)二(er)是(shi)以BS4504為(wei)代(dai)表的法蘭(lan)標(biao)(biao)準(zhun)(zhun)(zhun)，它基本(ben)上等同(tong)采用(yong)了DIN標(biao)(biao)準(zhun)(zhun)(zhun)，其(qi)結構(gou)形式(shi)和密封(feng)(feng)面形式(shi)同(tong)DIN 2500。


  相應的管(guan)(guan)子(zi)(zi)尺寸標(biao)準(zhun)有兩(liang)類：其一(yi)是以BS1600為(wei)代(dai)表的管(guan)(guan)子(zi)(zi)、管(guan)(guan)件(jian)標(biao)準(zhun)，它基本上(shang)等同(tong)(tong)采用了ASME標(biao)準(zhun)，其直徑范(fan)圍(wei)和壁厚分級同(tong)(tong)ASME B36.10／B36.19；其二(er)是以BS3600為(wei)代(dai)表的管(guan)(guan)子(zi)(zi)、管(guan)(guan)件(jian)標(biao)準(zhun)，它基本上(shang)等同(tong)(tong)采用了ISO標(biao)準(zhun)，其直徑范(fan)圍(wei)和壁厚分級同(tong)(tong)ISO 4200。


  法(fa)國(guo)和英國(guo)采用的壓力(li)等級標準(zhun)類似。
