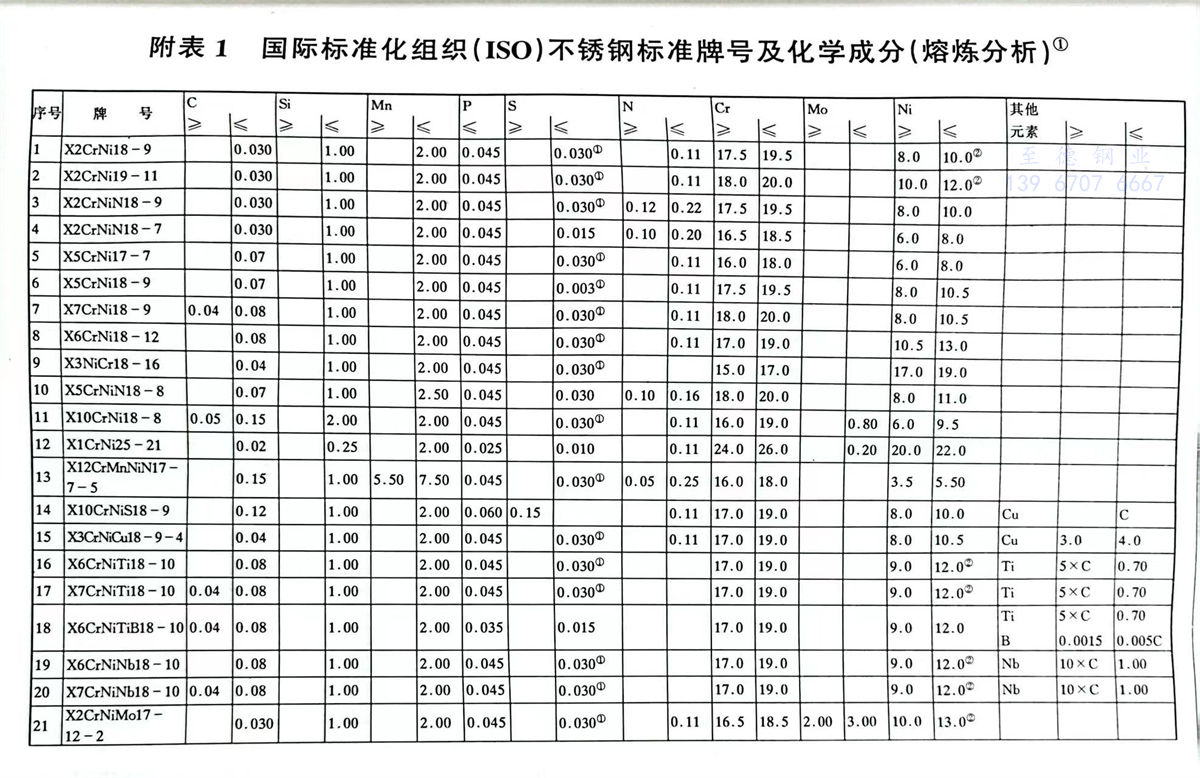

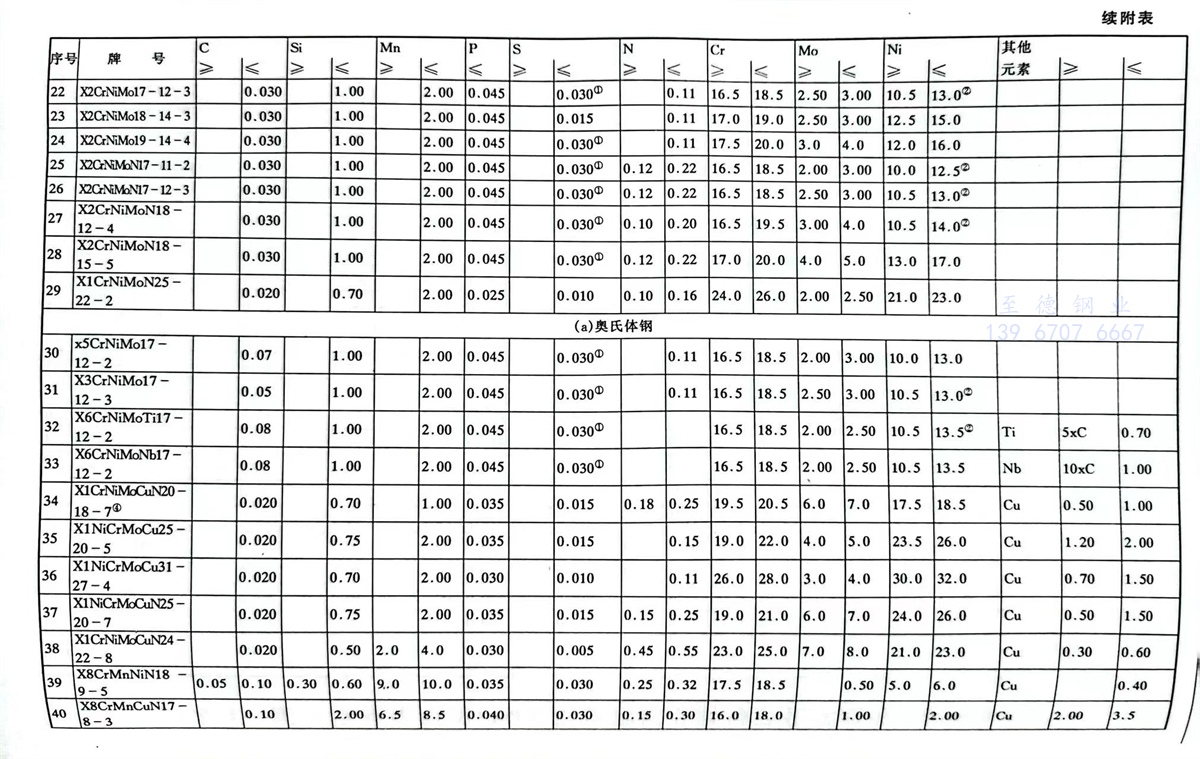

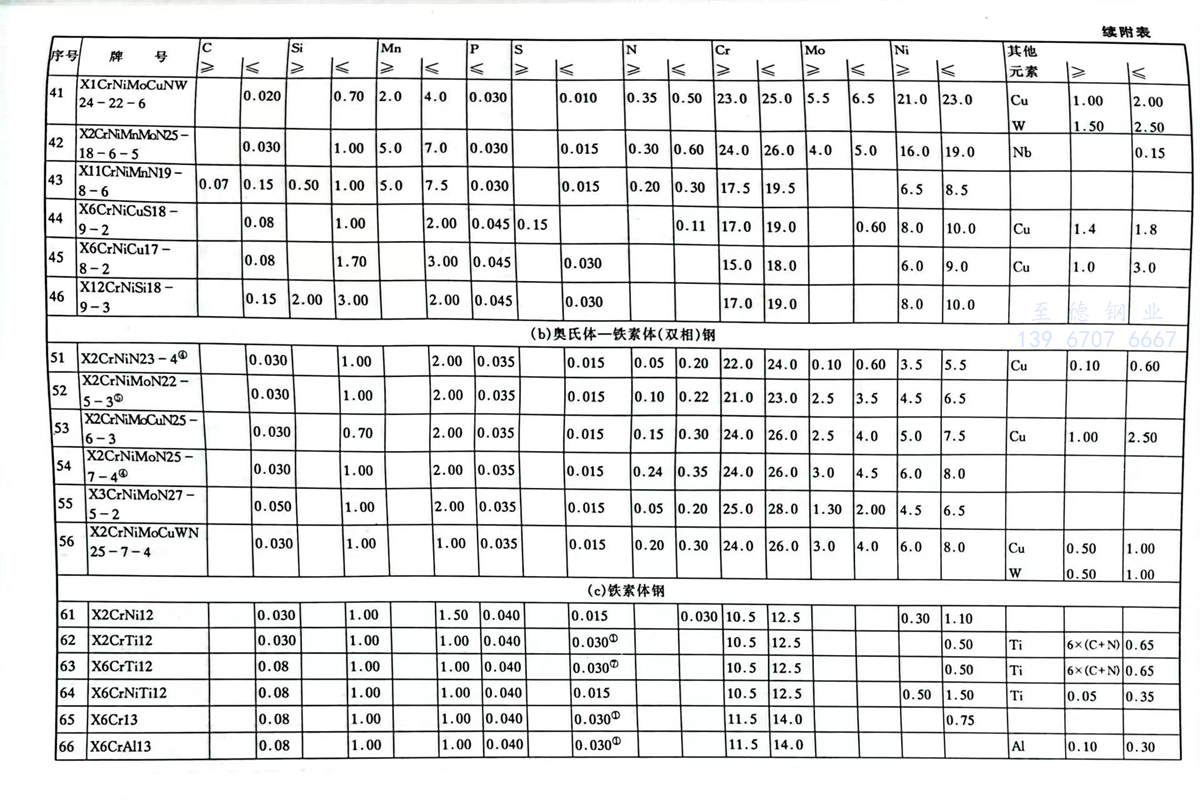

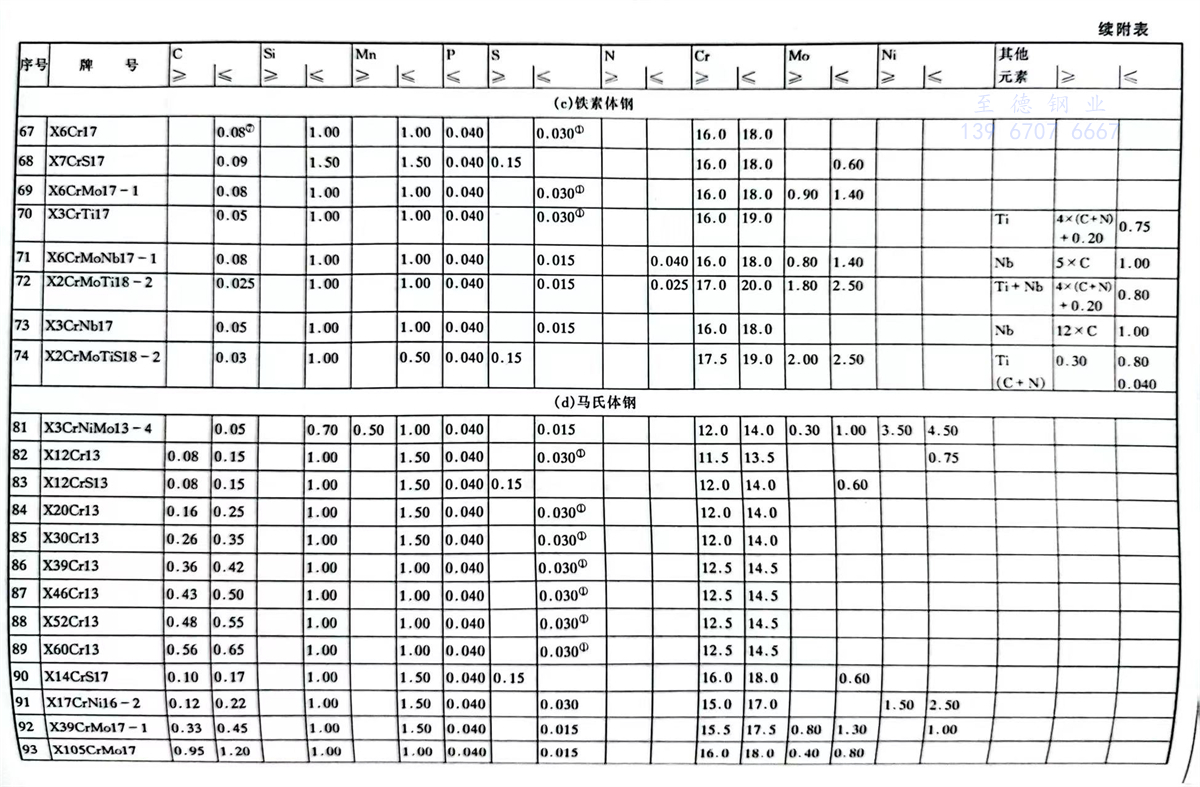

國際標準化組織（ISO）不銹鋼標準牌號及化學成分（熔煉分析）

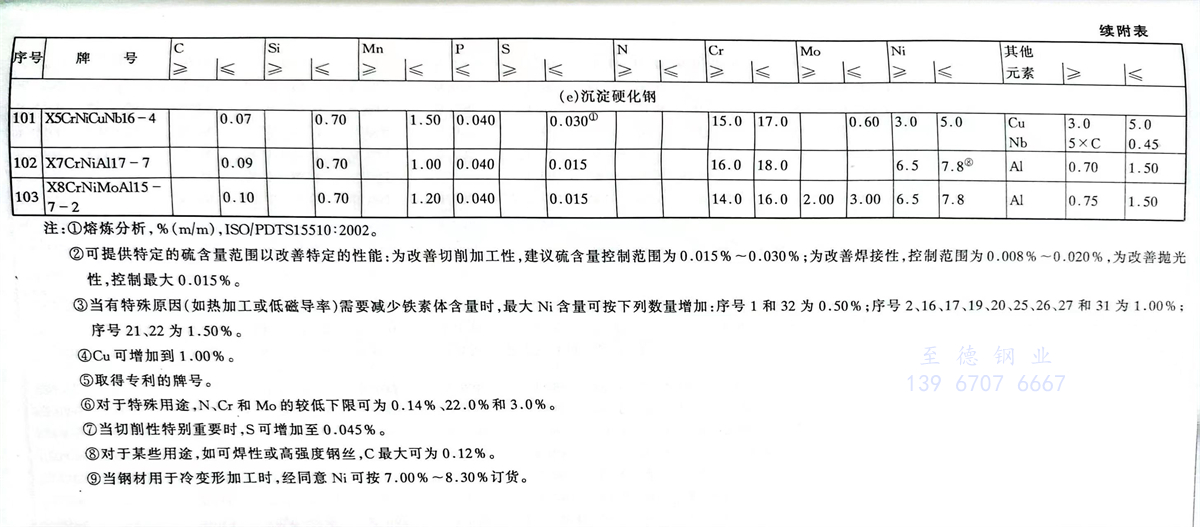

注：①. 熔煉分析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供特定的硫含(han)量(liang)范圍(wei)以(yi)改(gai)善特定的性能(neng)：為改(gai)善切(qie)削(xue)加工性，建議(yi)硫含(han)量(liang)控制范圍(wei)為0.015％～0.030％；為改(gai)善焊接性，控制范圍(wei)為0.008％～0.020％，為改(gai)善拋光性，控制最大0.015％。

      ③. 當有(you)特殊(shu)原因（如(ru)熱加工(gong)或(huo)低磁導率）需要減少鐵(tie)素體含量(liang)時，最大Ni含量(liang)可按下(xia)列數量(liang)增(zeng)加：序(xu)號1和32為0.50％；序(xu)號2、16、17、19、20、25、26、27和31為1.00％；序(xu)號21、22為1.50％。

      ④. Cu可增加到(dao)1.00％。

      ⑤. 取(qu)得專利的牌(pai)號。

      ⑥. 對于特(te)殊(shu)用(yong)途，N、Cr和(he)Mo的較低下限可為0.14％、22.0％和(he)3.0％。

      ⑦. 當切削性特別重要時(shi)，S可增加至0.045％。

      ⑧. 對于(yu)某些用途，如可(ke)焊性或高(gao)強度鋼絲，C最大可(ke)為(wei)0.12％。

      ⑨. 當鋼材(cai)用于冷變形加工時，經同意(yi)Ni可按7.00％～8.30％訂貨。
