①. 集液包應設置在(zai)下列(lie)場(chang)合

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水閥(fa)；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減壓閥前和調節閥前。

  c. 蒸(zheng)汽分水(shui)器及蒸(zheng)汽加熱設(she)備等下部(bu)。

  d. 經常處于熱備用狀態的(de)設備進(jin)氣管的(de)最低點(dian)。

  e. 擴(kuo)容器(qi)的(de)下(xia)部(bu)，分汽(qi)缸（蒸汽(qi)分配管）的(de)下(xia)部(bu)以及水平安(an)裝的(de)波(bo)紋補償器(qi)的(de)波(bo)峰下(xia)部(bu)。

  f. 蒸汽水平(ping)管的低點處。

  g. 裝(zhuang)置邊界蒸汽管(guan)線切斷閥之(zhi)前。

②. 水平敷設(she)的(de)長(chang)蒸(zheng)汽管應設(she)集液(ye)包，其間隔為：

  a. 在裝置內，飽和蒸(zheng)汽宜(yi)為80m，過(guo)熱蒸(zheng)汽宜(yi)為160m；

  b. 在裝(zhuang)置(zhi)外，順坡時(shi)宜為(wei)300m，逆坡時(shi)宜為(wei)200m。

③. 管(guan)(guan)廊上(shang)蒸汽(qi)總管(guan)(guan)末端的(de)集液包配管(guan)(guan)應考慮(lv)以下要求。

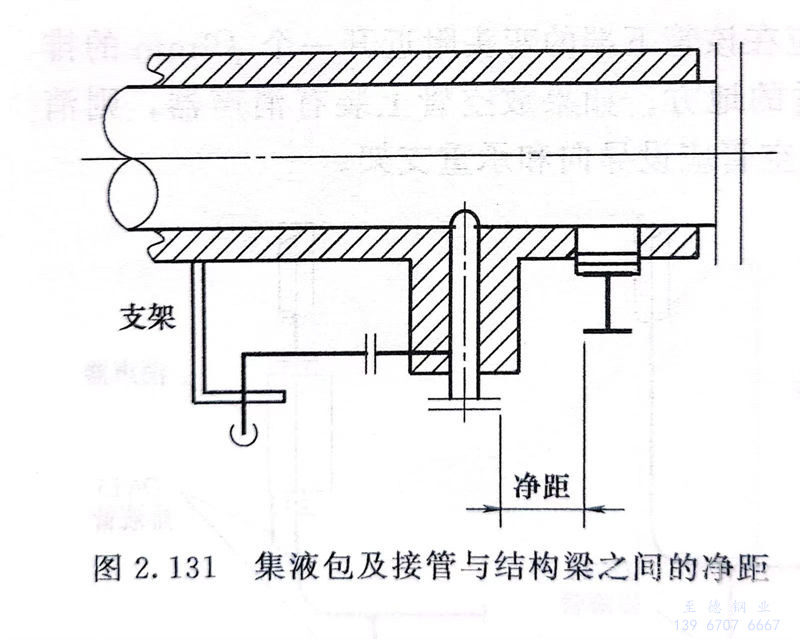

  a. 集液包及(ji)接管(guan)與梁之間的(de)凈(jing)距離應(ying)大(da)于熱(re)位移(yi)量及(ji)保溫所需(xu)的(de)空間，一(yi)般不小于200mm，見(jian)圖2.131。

  b. 集液包的(de)(de)(de)冷凝(ning)水出(chu)口管(guan)(guan)的(de)(de)(de)方(fang)位不(bu)宜向管(guan)(guan)廊(lang)梁的(de)(de)(de)一側引出(chu)，同時避免與管(guan)(guan)廊(lang)下層管(guan)(guan)道相碰。疏水閥應布置在不(bu)影響(xiang)通行的(de)(de)(de)地方(fang)。

  c. 集液(ye)包的(de)(de)(de)冷凝水出口管的(de)(de)(de)走(zou)向，除考慮管道柔性要求外，還要考慮便于設置管道支架及疏(shu)水閥組(zu)的(de)(de)(de)支架。

  d. 在(zai)蒸汽主管的位移(yi)較大時，靠(kao)近主管的小管支架(jia)應盡量利用(yong)主管生根(gen)，以(yi)減小相對位移(yi)。

  e. 蒸汽管徑小于DN80時，根據項目要求可不必采用集液包，僅設(she)低點(dian)排放至疏(shu)水(shui)閥即可。

④. 集(ji)液(ye)包的結構。

  a. 集液包(bao)的冷凝水出口管線應設切(qie)斷閥或蒸汽疏水閥組。

  b. 集(ji)液包通常(chang)采用(yong)標準管(guan)件組(zu)合而成，應符一合管(guan)道等級規定。集(ji)液包下端宜用(yong)法(fa)蘭蓋，兼作(zuo)吹掃用(yong)。也可以用(yong)焊接管(guan)帽，但(dan)需(xu)增加排液口。

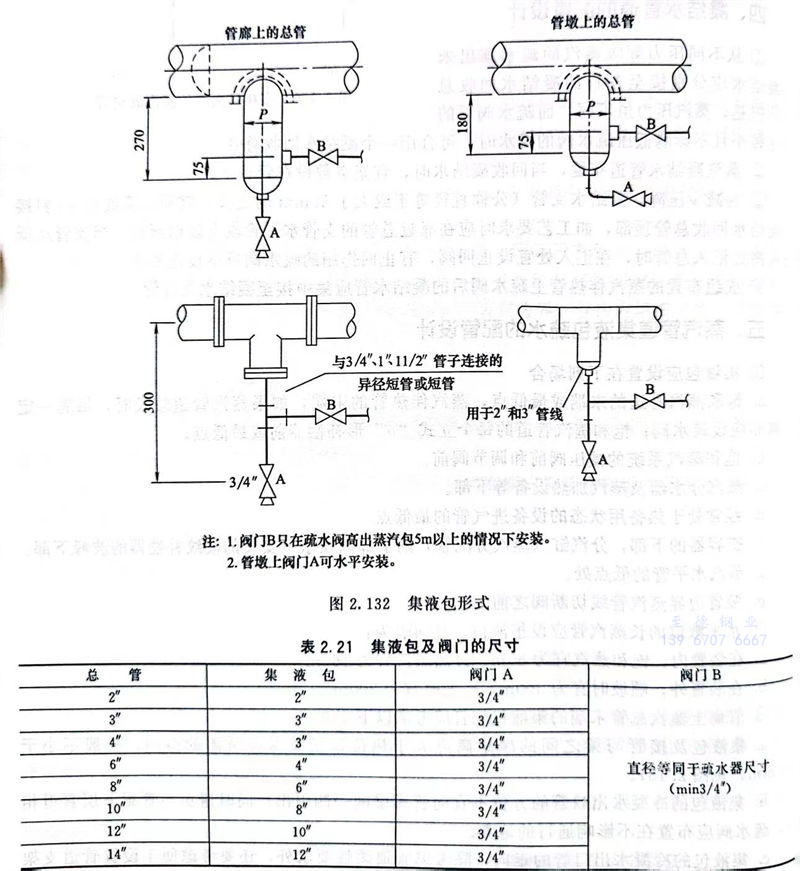

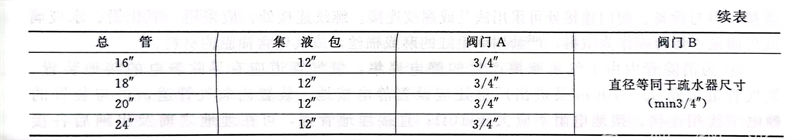

  c. 根據蒸汽主管(guan)的管(guan)徑范圍組合(he)形式(shi)，集液(ye)包形式(shi)見圖2.132、表2.21所示。
