普(pu)通碳(tan)素(su)鋼(gang)(gang)(gang)與優(you)質(zhi)碳(tan)素(su)鋼(gang)(gang)(gang)相(xiang)比，由于(yu)有害雜質(zhi)元素(su)S、P含(han)量相(xiang)對較高(gao)(gao)，綜(zong)合機械性能(neng)和耐(nai)蝕性較差，故(gu)(gu)不宜用(yong)(yong)(yong)在較重(zhong)要(yao)的場(chang)合，但(dan)普(pu)通碳(tan)素(su)鋼(gang)(gang)(gang)價(jia)格(ge)便宜，故(gu)(gu)工(gong)(gong)程上常用(yong)(yong)(yong)于(yu)各種鋼(gang)(gang)(gang)構(gou)(gou)架、支吊(diao)架等，而流體輸送管(guan)道上使用(yong)(yong)(yong)時常有一(yi)定(ding)的限(xian)制(zhi)(zhi)。普(pu)通碳(tan)素(su)鋼(gang)(gang)(gang)的表示(shi)方法和代號(hao)按GB700《碳(tan)素(su)結(jie)(jie)構(gou)(gou)鋼(gang)(gang)(gang)》。工(gong)(gong)業管(guan)道中常用(yong)(yong)(yong)的普(pu)通碳(tan)素(su)結(jie)(jie)構(gou)(gou)鋼(gang)(gang)(gang)牌(pai)號(hao)為Q235A、Q235B、Q235C、Q235D四種，這些牌(pai)號(hao)的質(zhi)量要(yao)求是順次提(ti)高(gao)(gao)的。Q235A與B級(ji)用(yong)(yong)(yong)于(yu)制(zhi)(zhi)造(zao)(zao)金(jin)屬結(jie)(jie)構(gou)(gou)件、心部強度要(yao)求不高(gao)(gao)的滲碳(tan)件或碳(tan)氮共滲件、拉桿、連桿、吊(diao)鉤(gou)、車(che)鉤(gou)、螺(luo)栓、螺(luo)母、套筒、軸以(yi)及連接件；C、D級(ji)用(yong)(yong)(yong)于(yu)制(zhi)(zhi)造(zao)(zao)重(zhong)要(yao)的焊接結(jie)(jie)構(gou)(gou)件。


  選用Q235AF、Q235A、Q235B、Q235C鋼(gang)號(hao)的條件(jian)須符合GB／T150的具體(ti)規定，受壓元件(jian)壁(bi)厚(hou)小于8mm時(shi)，盡量采(cai)用碳素(su)鋼(gang)鋼(gang)板(ban)，受壓元件(jian)壁(bi)厚(hou)取決于剛(gang)度時(shi)，優先選用碳素(su)鋼(gang)。


  碳素鋼(gang)(gang)(gang)(gang)的鋼(gang)(gang)(gang)(gang)號表(biao)(biao)(biao)示(shi)(shi)方法舉例：Q235BF。①. Q表(biao)(biao)(biao)示(shi)(shi)屈(qu)服點；②. 235表(biao)(biao)(biao)示(shi)(shi)材料的屈(qu)服強度，MPa。分別(bie)為(wei)195、215、235、275四個等級(ji)(ji)；③. B為(wei)質量等級(ji)(ji)號，分別(bie)用A、B、C、D字母表(biao)(biao)(biao)示(shi)(shi)。A級(ji)(ji)不做沖(chong)擊試(shi)驗(yan)(yan)，B級(ji)(ji)做常溫V形缺口沖(chong)擊試(shi)驗(yan)(yan)；C、D兩級(ji)(ji)常用在(zai)重要場(chang)合下。④. F表(biao)(biao)(biao)示(shi)(shi)冶煉時的脫(tuo)氧(yang)方法，分別(bie)為(wei)E、Z、TZ。根(gen)據冶煉過程脫(tuo)氧(yang)程度分類：F為(wei)沸騰鋼(gang)(gang)(gang)(gang)（open steel）；Z為(wei)鎮靜鋼(gang)(gang)(gang)(gang)（killed steel），可省略不注；TZ為(wei)特殊(shu)鎮靜鋼(gang)(gang)(gang)(gang)，也可省略不注。具體特點見表(biao)(biao)(biao)1.4.3。

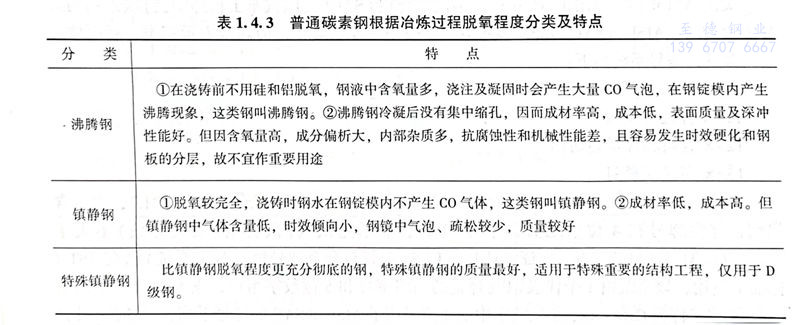

表 3.jpg


  沸騰鋼： ①. 在澆鑄前不用硅和鋁脫氧，鋼液中含氧量多，澆注及凝固時會產生大量一氧化碳(tan)氣泡，在鋼錠模內產生沸騰現象，這類鋼叫沸騰鋼。②. 沸騰鋼冷凝后沒有集中縮孔，因而成材率高，成本低，表面質量及深沖性能好。但因含氧量高，成分偏析大，內部雜質多，抗腐蝕性和機械性能差，且容易發生時效硬化和鋼板的分層，故不宜作重要用途


  鎮(zhen)靜鋼：①. 脫氧較完全，澆鑄時鋼水在鋼錠模內不產生一氧化碳氣體，這類鋼叫鎮靜鋼。②. 成材率低，成本高。但鎮靜鋼中氣體含量低，時效傾向小，鋼鏡中氣泡、疏松較少，質量較好。


  特殊鎮靜鋼：比鎮靜鋼脫氧程度更充分徹底的鋼，特殊鎮靜鋼的質量最好，適用于特殊重要的結構工程，僅用于D級鋼。
