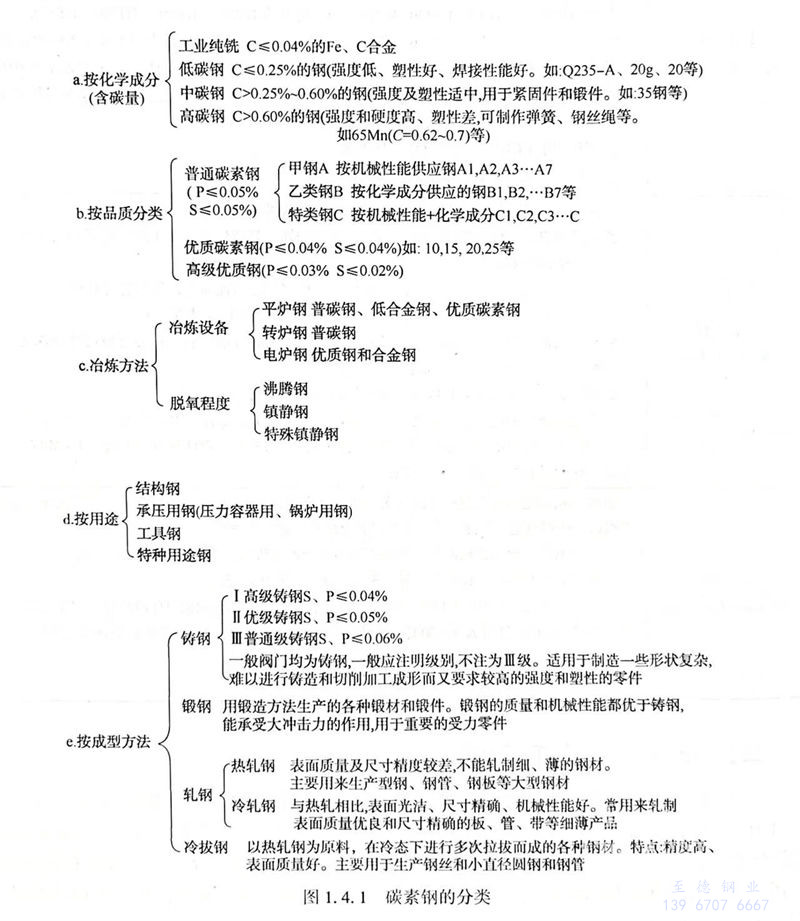

碳(tan)素鋼(gang)(gang)也叫(jiao)碳(tan)鋼(gang)(gang)。鋼(gang)(gang)材料的分類(lei)(lei)方法(fa)主(zhu)要(yao)依(yi)據(ju)為GB/T 13304《鋼(gang)(gang)分類(lei)(lei)》，該標(biao)準(zhun)主(zhu)要(yao)參照ISO 4948-1《鋼(gang)(gang)分類(lei)(lei)第(di)1部(bu)(bu)(bu)分：根據(ju)化學成分對(dui)非合金(jin)鋼(gang)(gang)和合金(jin)鋼(gang)(gang)的分類(lei)(lei)》和ISO 4948-2《鋼(gang)(gang)分類(lei)(lei)第(di)2部(bu)(bu)(bu)分：根據(ju)主(zhu)要(yao)質量等級和主(zhu)要(yao)性能或(huo)應用特性對(dui)非合金(jin)鋼(gang)(gang)和合金(jin)鋼(gang)(gang)的分類(lei)(lei)》兩個部(bu)(bu)(bu)分，結合EN 10020《鋼(gang)(gang)的等級定義和劃分》和我國國情編制而成，是一個鋼(gang)(gang)鐵產品的基礎標(biao)準(zhun)。碳(tan)素鋼(gang)(gang)的分類(lei)(lei)見(jian)圖1.4.1。




  管(guan)(guan)(guan)(guan)(guan)道工程(cheng)用碳(tan)素鋼(gang)一(yi)般是指含碳(tan)量≤0.35％（美標(biao)）或≤0.30％（中國標(biao)準(zhun)），含錳量不大(da)于(yu)1.6％，合金總含量在(zai)2％以(yi)下，可焊(han)(han)(han)性(xing)良好的鐵素體鋼(gang)（P1-1，P1-2）。由于(yu)碳(tan)素鋼(gang)在(zai)800℉（427℃）以(yi)上會引起石墨化現象(xiang)，致使機械性(xing)能降低，所(suo)以(yi)ASME B31.3《工藝管(guan)(guan)(guan)(guan)(guan)道》中規(gui)(gui)定(ding)ASTM A53-A（無縫(feng)鋼(gang)管(guan)(guan)(guan)(guan)(guan)），ASTM A53-B，ASTM A106-A（高溫作業碳(tan)鋼(gang)無縫(feng)鋼(gang)管(guan)(guan)(guan)(guan)(guan)），ASTM A106-B等碳(tan)鋼(gang)材(cai)料的使用上限為(wei)800℉（427℃）。在(zai)國內(nei)，各行(xing)業規(gui)(gui)定(ding)不統一(yi)。10號鋼(gang)與(yu)20號鋼(gang)的上限溫度應規(gui)(gui)定(ding)為(wei)425℃，Q235-A的上限溫度應規(gui)(gui)定(ding)為(wei)300℃（但作為(wei)緊固件時，上限溫度應為(wei)200℃）。碳(tan)素鋼(gang)制品型(xing)式：無縫(feng)管(guan)(guan)(guan)(guan)(guan)、電(dian)阻焊(han)(han)(han)焊(han)(han)(han)管(guan)(guan)(guan)(guan)(guan)（ERW）、機組電(dian)熔(rong)焊(han)(han)(han)焊(han)(han)(han)管(guan)(guan)(guan)(guan)(guan)（EFW）、板焊(han)(han)(han)管(guan)(guan)(guan)(guan)(guan)、無縫(feng)管(guan)(guan)(guan)(guan)(guan)件（以(yi)無縫(feng)管(guan)(guan)(guan)(guan)(guan)為(wei)坯料）、焊(han)(han)(han)制管(guan)(guan)(guan)(guan)(guan)件、板、鍛(duan)件、鑄件。
