對埋(mai)弧焊(han)(han)用焊(han)(han)絲(si)的(de)(de)(de)(de)選擇，既要(yao)考慮到(dao)焊(han)(han)劑(ji)成分(fen)(fen)的(de)(de)(de)(de)影響(xiang)，又(you)要(yao)考慮到(dao)母材金屬(shu)的(de)(de)(de)(de)影響(xiang)，所以(yi)焊(han)(han)絲(si)和焊(han)(han)劑(ji)的(de)(de)(de)(de)組合(he)(he)起到(dao)一(yi)個重要(yao)的(de)(de)(de)(de)作(zuo)用。為(wei)了得(de)到(dao)不(bu)(bu)同(tong)的(de)(de)(de)(de)焊(han)(han)縫(feng)金屬(shu)化學成分(fen)(fen)，可以(yi)通過同(tong)一(yi)種(zhong)焊(han)(han)劑(ji)與幾(ji)種(zhong)不(bu)(bu)同(tong)成分(fen)(fen)的(de)(de)(de)(de)焊(han)(han)絲(si)組合(he)(he)達到(dao)；同(tong)樣也可以(yi)通過用同(tong)一(yi)種(zhong)焊(han)(han)絲(si)與幾(ji)種(zhong)不(bu)(bu)同(tong)成分(fen)(fen)的(de)(de)(de)(de)焊(han)(han)劑(ji)配合(he)(he)來達到(dao)。我(wo)國(guo)制定(ding)了《埋(mai)弧焊(han)(han)用不(bu)(bu)銹鋼焊(han)(han)絲(si)和焊(han)(han)劑(ji)》國(guo)家標準GB／T 17854-1999（根據 JIS Z3324-1988《不(bu)(bu)銹鋼埋(mai)弧焊(han)(han)實芯焊(han)(han)絲(si)及(ji)焊(han)(han)劑(ji)》制定(ding)的(de)(de)(de)(de)，在技術內容(rong)上與其標準等效），對焊(han)(han)絲(si)-焊(han)(han)劑(ji)組合(he)(he)有下列規定(ding)：

1. 焊(han)絲(si)-焊(han)劑組合的編制方(fang)法

   字母“F”表示(shi)(shi)焊劑，“F”后(hou)面的數字表示(shi)(shi)熔敷金屬種類代號(hao)，若有特殊要求(qiu)的化(hua)學(xue)成(cheng)分，該(gai)化(hua)學(xue)成(cheng)分用元素符號(hao)表示(shi)(shi)，放在數字的后(hou)面；“-”后(hou)面表示(shi)(shi)焊絲的牌號(hao)。

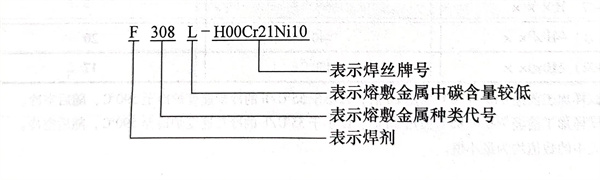

完整的焊絲-焊劑型(xing)號舉例(li)如下：

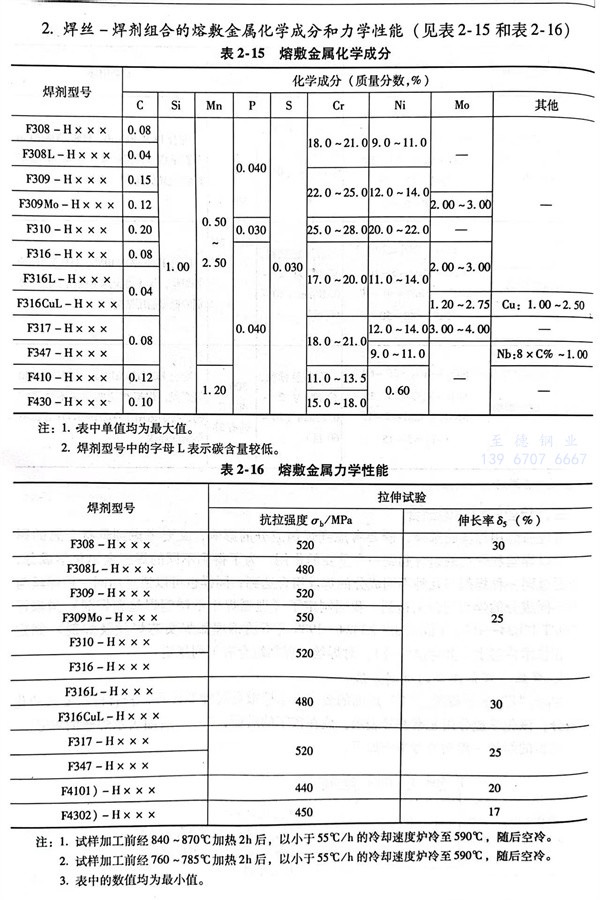

2. 焊(han)絲和(he)焊(han)劑組合的(de)熔敷金屬化學成分(fen)和(he)力(li)學性能(neng)

  通常埋弧焊(han)(han)用(yong)焊(han)(han)絲(si)與母(mu)材化學成(cheng)分(fen)相近，只(zhi)是焊(han)(han)絲(si)化學成(cheng)分(fen)中(zhong)鉻、鎳(nie)含(han)量(liang)比(bi)母(mu)材金屬略高(gao)，而碳含(han)量(liang)要(yao)低(di)于母(mu)材金屬。這(zhe)主(zhu)要(yao)考(kao)慮到焊(han)(han)接(jie)(jie)過程中(zhong)合金元(yuan)素的損(sun)失和提高(gao)焊(han)(han)接(jie)(jie)接(jie)(jie)頭的耐蝕性。焊(han)(han)接(jie)(jie)鐵(tie)素體型不銹鋼(gang)(gang)時，可采(cai)用(yong)H06Cr14（或(huo)H10Cr17）焊(han)(han)絲(si)；焊(han)(han)接(jie)(jie)馬(ma)氏(shi)體型不銹鋼(gang)(gang)可采(cai)用(yong)H03Cr21Ni10或(huo)H08Cr20Ni10Nb焊(han)(han)絲(si)；焊(han)(han)接(jie)(jie)18-8型奧氏(shi)體不銹鋼(gang)(gang)應采(cai)用(yong)H03C21Ni10或(huo)H03Cr19Ni12Mo2焊(han)(han)絲(si)進行焊(han)(han)接(jie)(jie)，均能得到滿意的焊(han)(han)接(jie)(jie)接(jie)(jie)頭。
