07Cr12Ni4Mn5Mo3Al（亦稱69111）是我國在(zai)20世紀(ji)70年(nian)代(dai)為滿(man)足(zu)宇(yu)航工業(ye)的需要而開發出的一種節鎳型半奧氏體(ti)沉淀硬化不(bu)銹(xiu)鋼(gang)，鋼(gang)中加入5％的錳代(dai)替(ti)部分鎳。該鋼(gang)的高溫(wen)(wen)塑性良好，可(ke)在(zai)850～1120℃溫(wen)(wen)度區間進行加工。


  07Cr12Ni4Mn5Mo3Al 不(bu)(bu)銹鋼適宜(yi)的固溶(rong)溫度為1050℃，固溶(rong)狀(zhuang)態中的δ相為5％～10％，M，點約為-10℃。表(biao)9.69為07Cr12Ni4Mn5Mo3Al 不(bu)(bu)銹鋼不(bu)(bu)同處理狀(zhuang)態下(xia)的力(li)學性能。

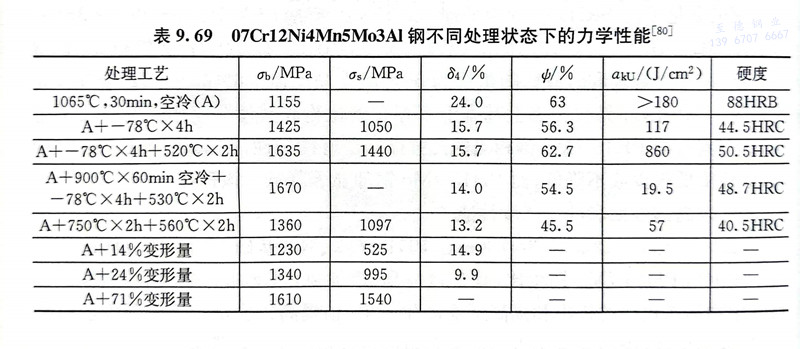

表 69.jpg


  07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼經(jing)(jing)1050℃固溶，-70℃冷處理后的組(zu)織為(wei)(wei)馬(ma)氏體(ti)、δ相(xiang)(xiang)和殘余奧氏體(ti)。該(gai)鋼400～600℃時(shi)(shi)(shi)效2h，在馬(ma)氏體(ti)中析出(chu)點狀和片狀沉淀物(wu)，而在8相(xiang)(xiang)中析出(chu)的片狀沉淀物(wu)要比馬(ma)氏體(ti)中沉淀物(wu)尺寸粗大。TEM分析證明(ming)，片狀相(xiang)(xiang)為(wei)(wei)J相(xiang)(xiang)，點狀相(xiang)(xiang)為(wei)(wei)（Ni，Mn）Al化合物(wu)，530℃時(shi)(shi)(shi)效出(chu)現(xian)硬度峰值。時(shi)(shi)(shi)效反應是在馬(ma)氏體(ti)和δ相(xiang)(xiang)中進行的，530℃時(shi)(shi)(shi)效6h，組(zu)織中出(chu)現(xian)逆轉變(bian)奧氏體(ti)。J相(xiang)(xiang)是由(you)純Fe層和純Cr層交替組(zu)成的一種新相(xiang)(xiang)。07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼在固溶狀態下(xia)具(ju)有良(liang)好的加(jia)工成形(xing)性(xing)能和焊(han)接性(xing)能。經(jing)(jing)過適量的冷變(bian)形(xing)、冷處理和時(shi)(shi)(shi)效處理后，可獲得超高強度，適合于(yu)制造(zao)350℃以下(xia)工作的飛行器構件、彈性(xing)元(yuan)件等。
