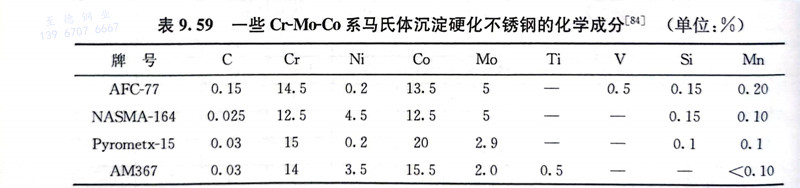

繼上述一些馬氏體沉淀硬化不銹(xiu)鋼(gang)之后，一些研究者發現鈷和鉬同時加入Cr13型不銹鋼中可以使馬氏體的沉淀硬化效應特別強烈，從而開發出一些Cr-Mo-Co 系馬氏體沉淀硬化不銹鋼，其化學成分見表9.59。

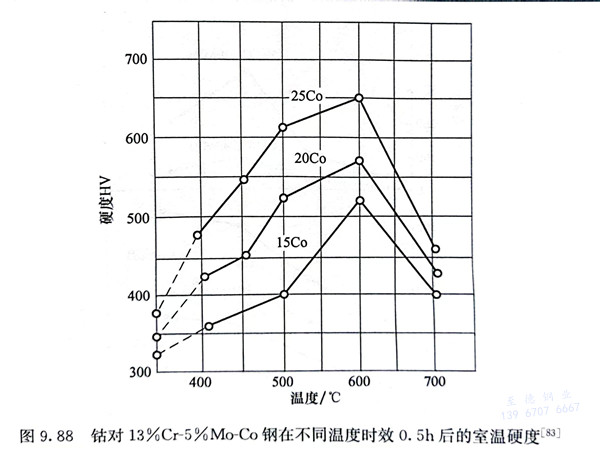

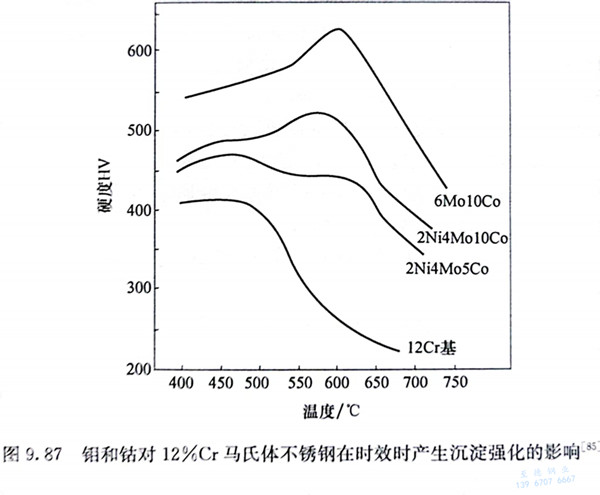

從圖(tu)9.87可(ke)看出(chu)(chu)，在12％Cr基礎上加(jia)入(ru)鉬(mu)(mu)和鈷(gu)(gu)，隨(sui)著(zhu)它們含量(liang)(liang)的(de)(de)增加(jia)，經淬火(huo)后在550～600℃時(shi)(shi)(shi)效(xiao)(xiao)時(shi)(shi)(shi)，沉(chen)淀硬(ying)化(hua)峰值強(qiang)(qiang)烈升高。鉬(mu)(mu)的(de)(de)作(zuo)用尤其顯著(zhu)，當鉬(mu)(mu)含量(liang)(liang)超(chao)過(guo)4％時(shi)(shi)(shi)，600℃時(shi)(shi)(shi)效(xiao)(xiao)后硬(ying)度(du)值可(ke)超(chao)過(guo)500HV，但當鉬(mu)(mu)含量(liang)(liang)到8％時(shi)(shi)(shi)，由于出(chu)(chu)現不能(neng)高溫固溶的(de)(de)x相(xiang)(xiang)而(er)出(chu)(chu)現脆性。因此，Cr-Mo-Co系(xi)馬氏(shi)體沉(chen)淀硬(ying)化(hua)不銹鋼(gang)(gang)中(zhong)鉬(mu)(mu)含量(liang)(liang)必須控(kong)制在一(yi)定(ding)范圍內(nei)。鋼(gang)(gang)中(zhong)的(de)(de)鈷(gu)(gu)含量(liang)(liang)對沉(chen)淀硬(ying)化(hua)效(xiao)(xiao)應也有很大影響(xiang)，隨(sui)鈷(gu)(gu)含量(liang)(liang)增加(jia)，時(shi)(shi)(shi)效(xiao)(xiao)后的(de)(de)硬(ying)度(du)顯著(zhu)增高（圖(tu)9.88）。鈷(gu)(gu)在沉(chen)淀相(xiang)(xiang)中(zhong)的(de)(de)含量(liang)(liang)很低，鈷(gu)(gu)的(de)(de)加(jia)入(ru)增強(qiang)(qiang)沉(chen)淀硬(ying)化(hua)效(xiao)(xiao)應可(ke)能(neng)有兩方面的(de)(de)作(zuo)用，它除了本身(shen)增強(qiang)(qiang)了沉(chen)淀強(qiang)(qiang)化(hua)效(xiao)(xiao)應外，還可(ke)以(yi)減(jian)少鉬(mu)(mu)在基體中(zhong)的(de)(de)溶解度(du)，使沉(chen)淀相(xiang)(xiang)增多(duo)。鈷(gu)(gu)還可(ke)以(yi)平(ping)衡因鉬(mu)(mu)的(de)(de)增加(jia)導致的(de)(de)δ鐵素(su)體形成傾向。鈷(gu)(gu)含量(liang)(liang)從0％增至8％時(shi)(shi)(shi)是升高Ms點的(de)(de)，鈷(gu)(gu)含量(liang)(liang)再增高將逐漸(jian)降低Ms點，這類(lei)鋼(gang)(gang)中(zhong)鈷(gu)(gu)含量(liang)(liang)一(yi)般控(kong)制在10％～20％。釩形成穩定(ding)的(de)(de)VC，對鋼(gang)(gang)的(de)(de)晶粒長大起抑制作(zuo)用。
目(mu)前應用(yong)的Cr-Mo-Co系馬氏體沉淀硬化不銹鋼有兩種基本(ben)成(cheng)分：一種是(shi)以(yi)13％Cr-5％Mo-13％Co為(wei)基的較高鉬含量(liang)的鋼；另一種是(shi)以(yi)13％Cr-（2％～3％）Mo-（15％～20％）Co為(wei)基的低鉬高鈷含量(liang)的鋼，如表9.59所(suo)示。

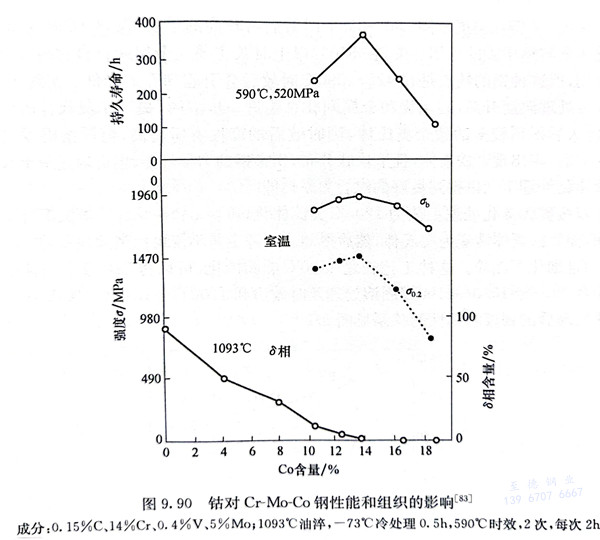

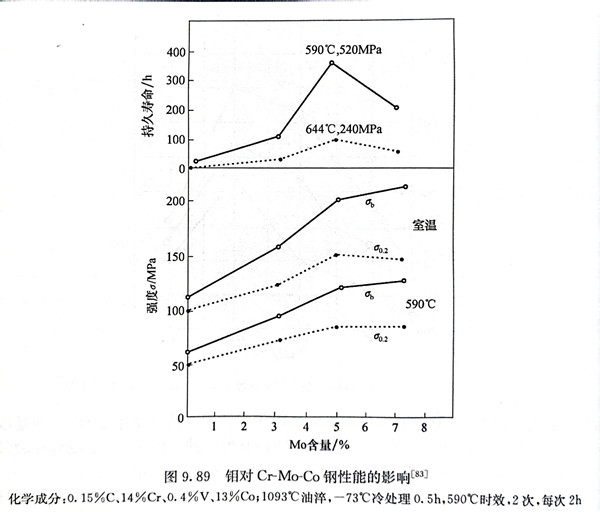

由圖9.89、圖9.90可見，5％Mo和13％Co配合可以得到最好的室溫和高溫強度及韌性的配合。鉬含量再增高，雖然短時強度有所增高，但持久強度反而降低。從組織上看，當鉬含量超過6％就出現8鐵素體。鉬含量在0％～5％時，隨著鉬含量增高，鋼的室溫強度、高溫強度和持久壽命都增加。在5％Mo的基礎上，鈷含量若超過14％，則室溫強度和高溫強度均降低，這是由于大量鈷降低M。點因而得到大量殘余奧氏體所致。當鈷含量由零增加到13％，室溫強度和高溫強度都增加。由圖9.90還可以看出，隨著鈷含量增加，鋼中δ鐵素體含量降低，到13％Co可得到全部奧氏體，消除了δ鐵素體的有害作用。
Cr-Mo-Co 馬(ma)氏體(ti)(ti)(ti)沉淀(dian)硬化(hua)不銹鋼經(jing)固溶處理(li)(li)冷(leng)(leng)卻到室(shi)溫(wen)，組織(zhi)中除馬(ma)氏體(ti)(ti)(ti)外，還(huan)有(you)大量殘余奧(ao)氏體(ti)(ti)(ti)，經(jing)-73℃冷(leng)(leng)處理(li)(li)，可使(shi)殘余奧(ao)氏體(ti)(ti)(ti)大大減少。無碳的(de)(de)Cr-Mo-Co鋼經(jing)冷(leng)(leng)處理(li)(li)后轉(zhuan)變(bian)(bian)為無碳的(de)(de)合(he)金馬(ma)氏體(ti)(ti)(ti)，這種馬(ma)氏體(ti)(ti)(ti)具有(you)較(jiao)低的(de)(de)硬度(du)，以(yi)及(ji)較(jiao)高的(de)(de)塑性和韌性，有(you)較(jiao)小(xiao)的(de)(de)加工硬化(hua)傾向，其(qi)硬度(du)在30HRC左右(you)，可以(yi)直接(jie)進(jin)行冷(leng)(leng)變(bian)(bian)形(xing)，冷(leng)(leng)變(bian)(bian)形(xing)后的(de)(de)板材(cai)可直接(jie)進(jin)行時效處理(li)(li)，只有(you)在高變(bian)(bian)形(xing)量下才需要中間退(tui)火(huo)。對(dui)碳含(han)量在0.15％左右(you)的(de)(de)Cr-Mo-Co鋼，由(you)于加入了起沉淀(dian)強化(hua)的(de)(de)合(he)金元素(su)和碳的(de)(de)固溶強化(hua)雙重強化(hua)作用，其(qi)馬(ma)氏體(ti)(ti)(ti)具有(you)較(jiao)高的(de)(de)硬度(du)，如AFC-77（12Cr14Co13Mo5V）鋼硬度(du)達50HRC左右(you)，不能(neng)進(jin)行冷(leng)(leng)變(bian)(bian)形(xing)。
