UR52N、022Cr25Ni6.5Mo3.5CuN 雙(shuang)相鋼與022Cr25Ni7Mo4N（SAF 2507）相比，鉬含量稍低，但加入了約1.5％的Cu，使其耐還原性介質，如耐硫酸腐蝕等的性能有明顯增加，在一些環境中，耐點蝕、耐縫隙腐蝕的性能也有改善。UR52N＋的PREN≥40。

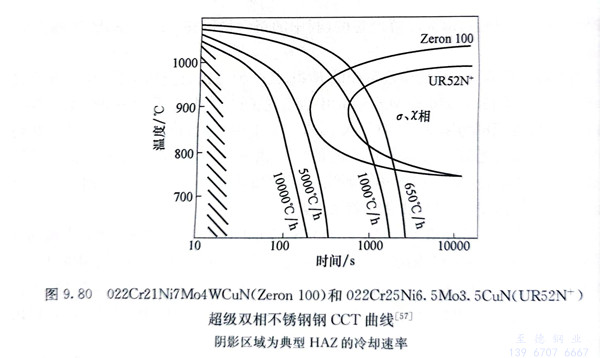

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼經適宜的固溶處理后的組織具有a／y近于1的雙相結構，從該鋼的CCT曲線（圖9.80）可以看出，當冷卻速率不超過1000℃／h，會有σ、X等金屬間相析出。由于該鋼中不含鎢，故其金屬間相析出的敏感性要低于022Cr25Ni7Mo4WCuN（Zeron 100）。該鋼經固溶處理后的室溫力學性能：Rm＝840MPa、Rp0.2＝650MPa、A＝30％、HRC＝25、KV2=120J。




 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的耐全面腐蝕性能優于SAF 2507和Zeron 100等超級雙相不銹鋼，在工業磷酸中優于超級奧氏體不銹鋼URB66，其耐點蝕和耐縫隙腐蝕的性能高于含氮較低的UR52N鋼。UR52N＋鋼耐應力腐蝕性能比奧氏體不銹鋼316L要好得多。


 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相(xiang)鋼的(de)熱(re)加(jia)工性能(neng)較不(bu)含銅的(de)這類(lei)鋼稍差，熱(re)加(jia)工溫(wen)度不(bu)宜太高，以1000～1150℃為(wei)(wei)(wei)宜，熱(re)成(cheng)形后一般需再經熱(re)處(chu)理。該(gai)鋼的(de)熱(re)處(chu)理工藝為(wei)(wei)(wei)1100℃加(jia)熱(re)，保溫(wen)后急冷(leng)。對于(yu)(yu)該(gai)鋼厚(hou)(hou)度為(wei)(wei)(wei)35mm和(he)150mm的(de)中(zhong)、厚(hou)(hou)板，中(zhong)部的(de)冷(leng)卻速率要不(bu)低于(yu)(yu)5000℃／h才能(neng)獲得-50℃時(shi)不(bu)低于(yu)(yu)50J的(de)沖擊功(gong)，且(qie)沒有(you)金屬中(zhong)間相(xiang)的(de)析出。
