奧氏體-鐵素體不銹鋼亦稱為雙(shuang)相(xiang)不銹鋼，鋼中既含有奧氏體，又含有鐵素體，兩者要獨立存在，且含量較大。一般較少相的含量至少也要達到30％。


 雙(shuang)相(xiang)不(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)發展和應用始(shi)于(yu)20世(shi)紀30年代(dai)，人們發現含有(you)鐵(tie)素體和奧氏(shi)體的(de)(de)(de)(de)不(bu)銹鋼(gang)(gang)，比單一組(zu)織的(de)(de)(de)(de)奧氏(shi)體鋼(gang)(gang)具有(you)更好的(de)(de)(de)(de)耐晶間(jian)腐蝕性(xing)能(neng)，但由于(yu)受(shou)當時(shi)冶(ye)金(jin)(jin)生產(chan)水平的(de)(de)(de)(de)限(xian)制，無法解決(jue)雙(shuang)相(xiang)不(bu)銹鋼(gang)(gang)兩相(xiang)比例控制和可焊性(xing)、熱塑性(xing)等(deng)工藝性(xing)能(neng)較差等(deng)問題，一段時(shi)期雙(shuang)相(xiang)不(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)發展緩慢。直到(dao)70年代(dai)以(yi)后(hou)(hou)，隨著冶(ye)金(jin)(jin)技術的(de)(de)(de)(de)進(jin)步，雙(shuang)相(xiang)鋼(gang)(gang)的(de)(de)(de)(de)研究(jiu)與生產(chan)得到(dao)了迅速的(de)(de)(de)(de)發展。80年代(dai)后(hou)(hou)期已開發出(chu)稱之為超級(ji)雙(shuang)相(xiang)不(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)鋼(gang)(gang)種(zhong)，其特點(dian)是碳含量很低（0.01％～0.02％）、高鉬（約(yue)4％）、高氮(dan)（約(yue)0.3％），鐵(tie)素體含量40％～50％，具有(you)優良的(de)(de)(de)(de)耐蝕性(xing)能(neng)。

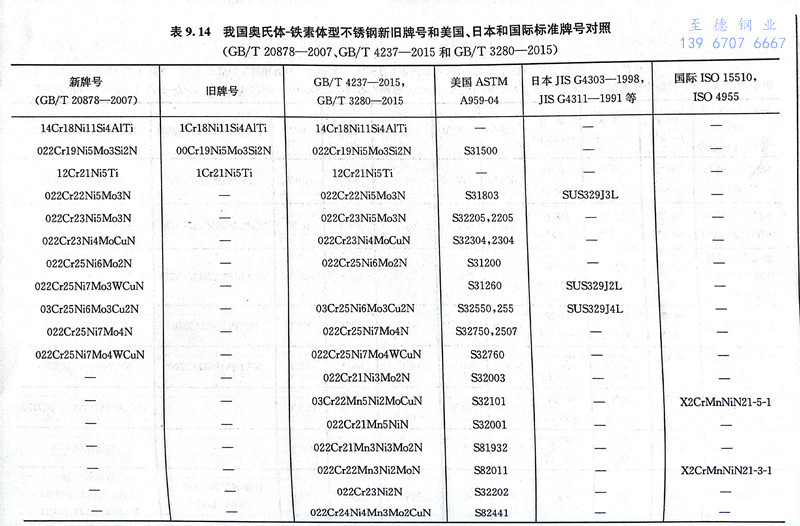

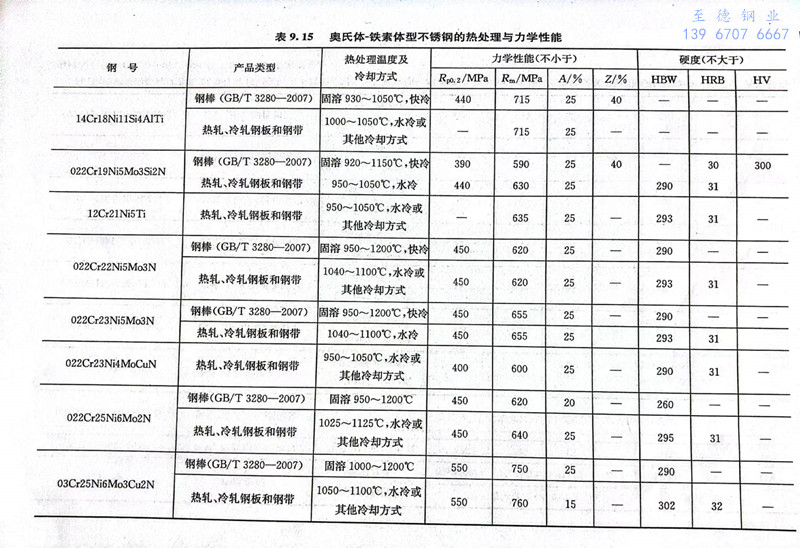

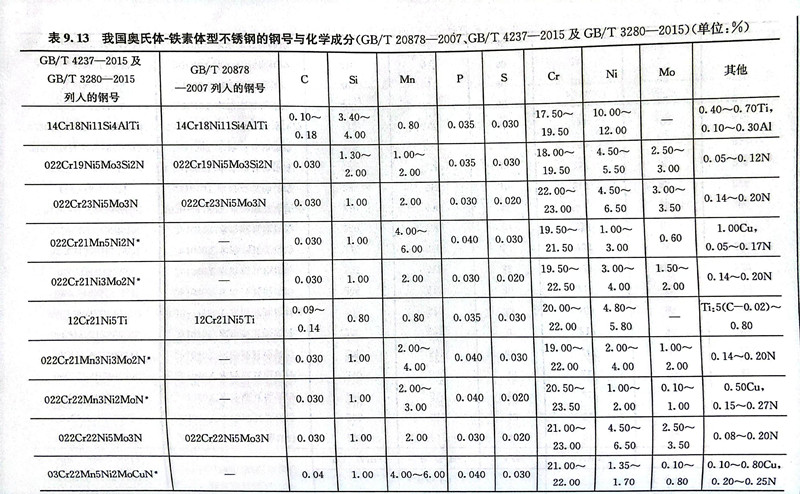

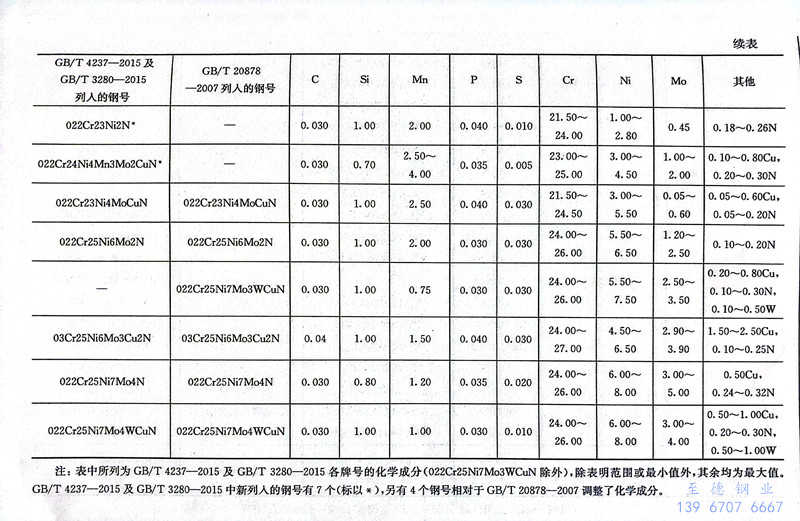

 我國在(zai)20世紀70年代中期開(kai)始發展雙相(xiang)不(bu)(bu)銹鋼，在(zai)GB 1220-84和GB 1220-92中列入(ru)了3個(ge)鋼號。在(zai)制定GB／T 20878-2007時，吸收了國內外已(yi)開(kai)發出的一些性能良好的雙相(xiang)鋼不(bu)(bu)銹鋼，共列入(ru)了11個(ge)鋼號。2015年修訂的GB/T 4237-2015及(ji)GB/T 3280-2015中列入(ru)的奧氏體-鐵素體不(bu)(bu)銹鋼牌號有17個(ge)，其中10個(ge)是已(yi)列入(ru)GB/T 20878-2007的牌號，新(xin)添加的有7個(ge)，其化學(xue)成分及(ji)其固溶處(chu)理(li)后的力學(xue)性能分別見表9.13和表9.15。



 雙(shuang)相(xiang)(xiang)鋼(gang)中的(de)(de)(de)(de)兩(liang)相(xiang)(xiang)具(ju)有適宜的(de)(de)(de)(de)比例時(shi)，在性能上(shang)具(ju)有一系(xi)列優(you)點，目前得到廣泛應用的(de)(de)(de)(de)α＋y雙(shuang)相(xiang)(xiang)不銹鋼(gang)，大(da)都(dou)含(han)有體積分(fen)數約50％的(de)(de)(de)(de)α相(xiang)(xiang)和50％的(de)(de)(de)(de)γ相(xiang)(xiang)，即兩(liang)者(zhe)的(de)(de)(de)(de)比例近于(yu)1的(de)(de)(de)(de)鋼(gang)種居多(duo)。因此Cr-Ni或Cr-Ni-Mn雙(shuang)相(xiang)(xiang)不銹鋼(gang)的(de)(de)(de)(de)成分(fen)特點是較(jiao)高的(de)(de)(de)(de)鉻含(han)量和較(jiao)低的(de)(de)(de)(de)鎳含(han)量。除(chu)碳(tan)元(yuan)素(su)外，其(qi)他成分(fen)范(fan)圍為17.5％～28％Cr、3％～12％Ni、0.5％～4％Si、0.5％～6％Mn、0.5％～2.0％Cu、0～0.4％N。還有一些(xie)無鎳的(de)(de)(de)(de)Cr-Mn-N系(xi)雙(shuang)相(xiang)(xiang)不銹鋼(gang)因其(qi)冷熱加工性能較(jiao)差已少使(shi)用。
