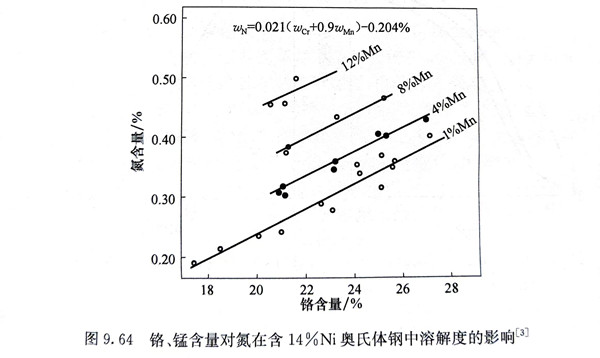

在鉻鎳奧氏體(ti)不銹鋼(gang)中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不(bu)銹鋼中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含量小于2％時，其(qi)含量的變(bian)化對常用鉻鎳不銹鋼的組(zu)織，包括(kuo)奧氏體的穩定性(xing)，沒有明顯的影響。

鉻(ge)鎳奧氏(shi)體不(bu)銹鋼的(de)(de)強度(du)隨錳含量(liang)的(de)(de)增加而(er)提高。無(wu)鎳的(de)(de)Cr-Mn-N奧氏(shi)體不(bu)銹鋼在低(di)溫(wen)(wen)時會出(chu)現(xian)韌(ren)脆(cui)轉變溫(wen)(wen)度(du)，如圖9.65所(suo)示，這與(yu)鉻(ge)鎳奧氏(shi)體鋼有顯著差別，而(er)Cr-Mn-N鋼有鎳存(cun)在時，其低(di)溫(wen)(wen)韌(ren)性(xing)有明(ming)顯改善（圖9.60）。這表明(ming)，僅有錳和氮而(er)無(wu)鎳無(wu)法獲得鉻(ge)鎳奧氏(shi)體不(bu)銹鋼所(suo)具有的(de)(de)優良低(di)溫(wen)(wen)韌(ren)性(xing)。

 錳可(ke)(ke)以改善鉻(ge)鎳奧氏體不銹鋼的(de)熱塑(su)性，錳含量(liang)為1.5％時(shi)已有(you)明顯的(de)效果。錳與硫(liu)(liu)有(you)較強的(de)親和力(li)，形成MnS，有(you)利于消除鋼中(zhong)的(de)殘余硫(liu)(liu)的(de)有(you)害(hai)作用，但(dan)MnS的(de)形成常導致鉻(ge)鎳奧氏體不銹鋼耐氯化物點蝕(shi)和縫隙腐蝕(shi)能力(li)的(de)下降。鋼中(zhong)的(de)硫(liu)(liu)降低到一定程度，錳的(de)不利影響基本可(ke)(ke)以消除。
