根據電化學腐蝕原理，腐蝕過程中產生的電流大小可以代表腐蝕速率。由于陽極極化和陰極極化使腐蝕電池電位減小，從而降低腐蝕速率。產生陽極極化的主要原因是在腐蝕過程中，當溶液中有氧化劑時，在陽極表面產生了保護性的氧化膜，使金屬鈍化。其電位正移可達0.2～2V，可使腐蝕速率降低幾個數量級。

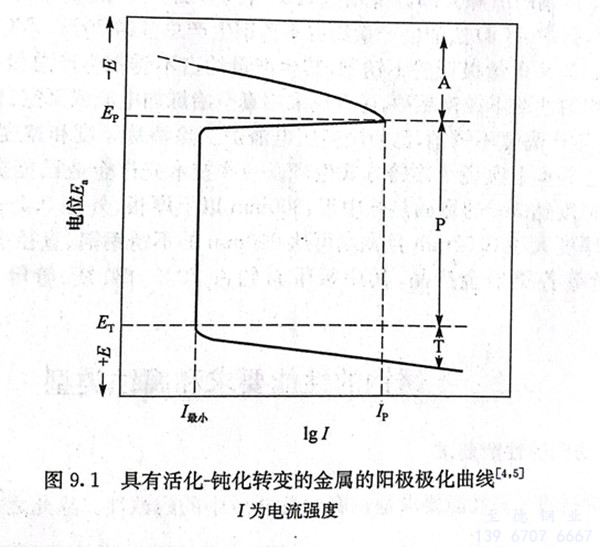

 工業(ye)上廣泛應(ying)(ying)用的(de)鐵、鉻、鎳、鈦及其合(he)金(jin)的(de)活(huo)化(hua)(hua)-鈍(dun)(dun)化(hua)(hua)曲(qu)(qu)線(xian)具有(you)特殊(shu)的(de)形式，它們的(de)活(huo)化(hua)(hua)-鈍(dun)(dun)化(hua)(hua)轉變的(de)陽(yang)(yang)極(ji)(ji)極(ji)(ji)化(hua)(hua)曲(qu)(qu)線(xian)如(ru)圖9.1所示。圖中有(you)三個不同電(dian)化(hua)(hua)學(xue)行為(wei)(wei)區域：活(huo)化(hua)(hua)區A、鈍(dun)(dun)化(hua)(hua)區P和(he)過(guo)(guo)鈍(dun)(dun)化(hua)(hua)區T。由于極(ji)(ji)化(hua)(hua)的(de)作用，隨著腐蝕電(dian)流(liu)強度(du)的(de)增加，陽(yang)(yang)極(ji)(ji)電(dian)位(wei)E。升高，當陽(yang)(yang)極(ji)(ji)極(ji)(ji)化(hua)(hua)曲(qu)(qu)線(xian)達到最(zui)大(da)(da)值(zhi)，相應(ying)(ying)電(dian)極(ji)(ji)電(dian)位(wei)為(wei)(wei)Ep，電(dian)流(liu)強度(du)為(wei)(wei)Ip時(shi)，產生了陽(yang)(yang)極(ji)(ji)鈍(dun)(dun)化(hua)(hua)，陽(yang)(yang)極(ji)(ji)過(guo)(guo)程受到極(ji)(ji)大(da)(da)障礙，此(ci)時(shi)電(dian)流(liu)強度(du)突然下降(jiang)(jiang)到最(zui)小值(zhi)I最(zui)小，Ep稱為(wei)(wei)初始鈍(dun)(dun)化(hua)(hua)電(dian)位(wei)，Ip稱為(wei)(wei)臨界電(dian)流(liu)強度(du)。在很寬的(de)陽(yang)(yang)極(ji)(ji)電(dian)位(wei)范圍內極(ji)(ji)化(hua)(hua)時(shi)，一直(zhi)保(bao)持(chi)I最(zui)小的(de)腐蝕電(dian)流(liu)強度(du)，此(ci)時(shi)腐蝕速率大(da)(da)大(da)(da)降(jiang)(jiang)低，陽(yang)(yang)極(ji)(ji)處于鈍(dun)(dun)化(hua)(hua)區P。

 陽(yang)極電(dian)(dian)位超過Er后，腐蝕電(dian)(dian)流又(you)增(zeng)加，這種(zhong)現(xian)象稱為(wei)過鈍(dun)化。ET稱為(wei)過鈍(dun)化電(dian)(dian)位，陽(yang)極處于過鈍(dun)化區T，此時金屬的腐蝕速率又(you)增(zeng)加。

 根據具有活化(hua)-鈍化(hua)轉變的金屬或合金的陽(yang)極(ji)極(ji)化(hua)曲線和(he)陰極(ji)極(ji)化(hua)曲線的相對位置，可(ke)以分(fen)析該金屬和(he)合金鈍化(hua)狀態(tai)的穩定性。
