香蕉视频app苹果-首页

Cr-Ni系奧氏體不銹(xiu)鋼(gang)以鎳為主要奧氏體化元素，鎳含量至少要在8％，最高可達30％。為保證鋼的不銹性和耐蝕性，鉻含量一般不低于17％。其基礎牌號為18-8型不銹鋼(gang)，該鋼種的鉻、鎳含量分別為19％和10％，在氧化性介質中耐蝕性優良，在多種不太強的腐蝕性環境中也表現良好。為了提高其在各種不同使用條件下及較強腐蝕性環境中的耐蝕性能，鋼的合金成分在兩個方面進行發展和改進：一方面是提高鉻、鎳含量，鉻可以提高到25％以上，鎳甚至可達到30％；另一方面是向鋼中添加諸如鉬、銅、硅、氮、鈦和鈮等其他合金元素。該鋼種的碳含量一般都比較低，目前常用牌號的碳含量多低于8％，并且有越來越多的牌號達到超低碳（≤0.03％）甚至更低的水平（≤0.02％）。

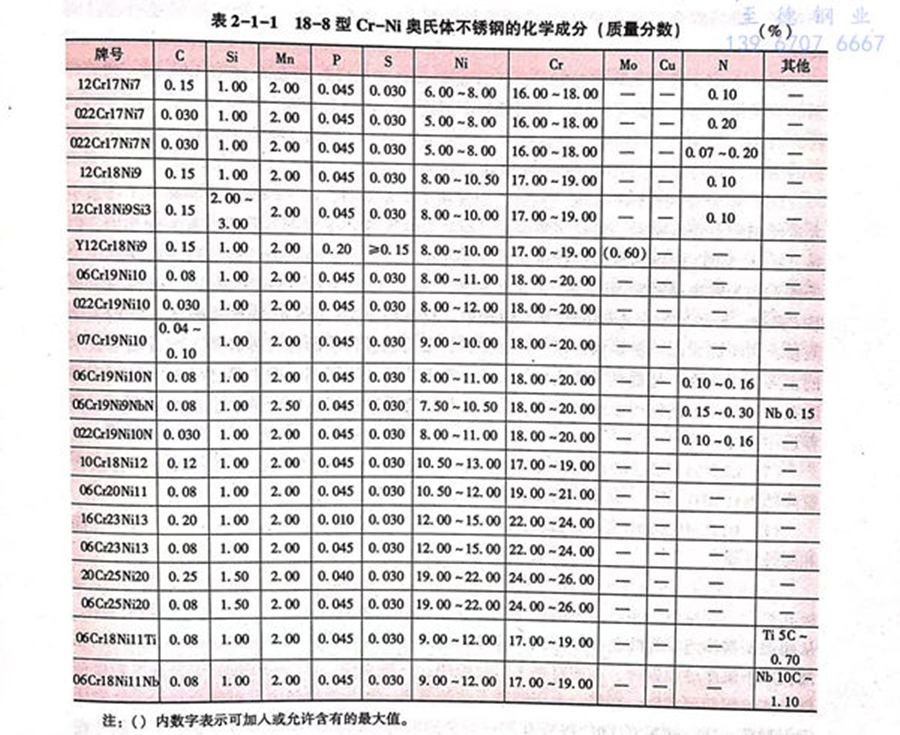

18-8型Cr-Ni奧氏體不銹鋼，隨著不同性能的差異，演變出12Cr17Ni7、12Cr18Ni9、Y12Cr18Ni9、06Cr19Ni10、06Cr18Ni11Ti、06Cr18Ni11Nb、022Cr17Ni7、022Cr19Ni10、022Cr19Ni10N等牌號，各牌號成分上略有差異，用途也不盡相同（見表2-1-1）。

(1) 12Cr17Ni7鋼合金化(hua)(hua)程度最(zui)低。其最(zui)大特點是(shi)(shi)組織具有亞穩性，冷(leng)作硬化(hua)(hua)能力(li)最(zui)強(qiang)，可根(gen)據不(bu)同(tong)強(qiang)度的(de)要求，通過適當的(de)變形處理，在1/4、1/2、3/4硬化(hua)(hua)態和固(gu)溶狀態下(xia)使用。但是(shi)(shi)強(qiang)度提(ti)高的(de)同(tong)時，塑韌(ren)性明顯下(xia)降。同(tong)時，由于(yu)較高的(de)碳含(han)量(liang)和較低的(de)鉻含(han)量(liang)使得其耐蝕性能也較弱。

（2）12Cr18Ni9鋼中鉻、鎳(nie)含(han)量(liang)均有提高(gao)，因此材料為穩(wen)定的奧(ao)氏體組織。其特點是強度稍低(di)，但耐蝕性(xing)稍好。主要在退火(huo)狀態(tai)下使用，具有很高(gao)的室溫塑性(xing)，易于冷成型，在耐蝕、耐熱(re)方面是最(zui)通用的一種奧(ao)氏體不銹鋼。

（3）Y12Cr18Ni9鋼(gang)(gang)特點是硫含量(liang)(liang)較高，因而改(gai)進(jin)了它的機加工性能，使(shi)之(zhi)成為(wei)易切削(xue)鋼(gang)(gang)。但由(you)于(yu)硫含量(liang)(liang)的增加導致(zhi)鋼(gang)(gang)中MnS夾雜含量(liang)(liang)增加，其成型性和耐蝕性比12Cr18Ni9鋼(gang)(gang)稍差。

（4）06Cr19Ni10鋼碳(tan)含量小于(yu)0.08％，并適當提高了(le)鎳和鉻含量，因此(ci)其耐(nai)蝕性(xing)(xing)能(neng)(neng)特別是耐(nai)晶間(jian)腐(fu)(fu)蝕性(xing)(xing)能(neng)(neng)優于(yu)12Cr17Ni7、12Cr18Ni9 和Y12Cr18Ni9，力學性(xing)(xing)能(neng)(neng)與12Cr18Ni9鋼相近。降低碳(tan)含量雖提高了(le)抗晶間(jian)腐(fu)(fu)蝕的(de)能(neng)(neng)力，但在高溫下長期(qi)運(yun)行仍能(neng)(neng)引(yin)起(qi)晶間(jian)腐(fu)(fu)蝕。

（5）為完全避免晶間(jian)腐蝕(shi)的出現(xian)，開發了06Cr18Ni11Ti和(he)06Cr18Ni11Nb鋼。這(zhe)(zhe)兩種(zhong)鋼的特(te)點是(shi)分別采用穩定化(hua)元素鈦(tai)和(he)鈮在適(shi)當熱(re)處理工(gong)藝下(xia)與鋼中的碳(tan)元素優先結合形成穩定的TiC和(he)NbC，從而阻止富鉻碳(tan)化(hua)物(wu)在晶界(jie)的沉淀(dian)，使這(zhe)(zhe)兩種(zhong)鋼具有良(liang)好的抗晶間(jian)腐蝕(shi)的能力，其力學性能與12Cr18Ni9和(he)06Cr19Ni10相當。

（6）國內在相當(dang)長一段(duan)時間內曾(ceng)廣泛(fan)使用(yong)1Cr18Ni9Ti。1Cr18Ni9Ti是蘇聯軍(jun)工體(ti)系(xi)中大(da)量(liang)使用(yong)的(de)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)材料，包括飛機制造(zao)、核潛艇制造(zao)等，在歷(li)史上發(fa)(fa)揮過(guo)重要的(de)作用(yong)。但(dan)(dan)是，1Cr18Ni9Ti材料本(ben)身在設計時有著先(xian)天的(de)缺陷。當(dang)時在沒有爐外(wai)精(jing)煉技術的(de)特(te)定(ding)歷(li)史條(tiao)件下，為解決晶間腐蝕(shi)問題，采用(yong)了(le)鈦穩(wen)定(ding)化技術。但(dan)(dan)是由(you)于(yu)鋼(gang)(gang)(gang)(gang)中含鈦，很(hen)容易生成TiN夾(jia)雜(za)，導致(zhi)此(ci)鋼(gang)(gang)(gang)(gang)在連鑄時發(fa)(fa)生節(jie)瘤現(xian)象。更致(zhi)命(ming)的(de)是，TiN夾(jia)雜(za)嚴重破壞(huai)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)表(biao)(biao)面(mian)質量(liang)，對于(yu)高表(biao)(biao)面(mian)質量(liang)要求的(de)軍(jun)工產品生產，不(bu)(bu)(bu)得已(yi)進行(xing)表(biao)(biao)面(mian)修磨(mo)等處理。隨著冶金(jin)技術的(de)發(fa)(fa)展，工業(ye)生產超低(di)碳(tan)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)已(yi)經實現(xian)。為此(ci)，國外(wai)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)標準中早已(yi)把1Cr18Ni9Ti排除(chu)在外(wai)。我國不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)行(xing)業(ye)通過(guo)大(da)量(liang)調研及(ji)工作，在最(zui)新的(de)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)標準中也將此(ci)鋼(gang)(gang)(gang)(gang)列為不(bu)(bu)(bu)推(tui)薦選用(yong)牌號。

（7）022Cr17Ni7、022Cr19Ni10分別在12Cr17Ni7、06Cr19Ni10牌(pai)號基礎上，將碳含量(liang)降低到0.03％以下，從而確保無晶(jing)間(jian)腐蝕。

（8）022Cr19Ni10N是在022Cr19Ni10基礎上添加0.1％～0.25％N，以提高(gao)力(li)學性(xing)能和耐蝕性(xing)能。

在(zai)(zai)18-8型Cr-Ni系奧(ao)氏(shi)(shi)體(ti)(ti)(ti)不(bu)銹鋼(gang)體(ti)(ti)(ti)系中，鉻、鎳(nie)當量適當的(de)條(tiao)(tiao)件(jian)下，奧(ao)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)會(hui)極其穩定，同時(shi)由(you)于相(xiang)對簡單的(de)中間(jian)相(xiang)，在(zai)(zai)適宜熱處理制度(du)(du)(du)下，可(ke)以(yi)杜絕(jue)中間(jian)相(xiang)的(de)析出(chu)，從而(er)保證基(ji)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)為(wei)純(chun)奧(ao)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)。這樣的(de)基(ji)體(ti)(ti)(ti)材(cai)料具有非常優良的(de)塑韌(ren)性(xing)，并且可(ke)以(yi)在(zai)(zai)液氦以(yi)下溫(wen)度(du)(du)(du)繼續保持(chi)，因而(er)得到了廣泛應用。一般來說，19Cr-10Ni的(de)成分基(ji)本(ben)能保證奧(ao)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)的(de)穩定性(xing)。當然(ran)，由(you)于制造工藝的(de)差異，在(zai)(zai)此(ci)類材(cai)料中有時(shi)候會(hui)有少量鐵素體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)存(cun)在(zai)(zai)。18Cr-8Ni的(de)06Cr19Ni10 鋼(gang)在(zai)(zai)完(wan)全固溶(rong)(rong)時(shi)也以(yi)奧(ao)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)為(wei)主要基(ji)體(ti)(ti)(ti)，但是在(zai)(zai)大(da)變形和未充分固溶(rong)(rong)條(tiao)(tiao)件(jian)下，會(hui)有少量的(de)馬(ma)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)存(cun)在(zai)(zai)。進(jin)一步降低鉻、鎳(nie)含量，比如17Cr-7Ni的(de)12Cr17Ni7不(bu)銹鋼(gang)，其奧(ao)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)穩定性(xing)較差，也稱為(wei)亞穩奧(ao)氏(shi)(shi)體(ti)(ti)(ti)不(bu)銹鋼(gang)。馬(ma)氏(shi)(shi)體(ti)(ti)(ti)組(zu)(zu)(zu)織(zhi)(zhi)的(de)存(cun)在(zai)(zai)，可(ke)以(yi)極大(da)地提高(gao)不(bu)銹鋼(gang)的(de)強(qiang)度(du)(du)(du)。人(ren)們利用12Cr17Ni7不(bu)銹鋼(gang)的(de)這種特性(xing)，制造出(chu)高(gao)強(qiang)度(du)(du)(du)的(de)不(bu)銹鋼(gang)部件(jian)，廣泛應用于鐵路車廂、礦山(shan)設備等領域(yu)。

為(wei)了(le)保證18-8型Cr-Ni系(xi)奧氏(shi)體(ti)(ti)不(bu)銹鋼(gang)的(de)(de)(de)耐(nai)蝕性能，要求(qiu)其中的(de)(de)(de)碳(tan)(tan)含(han)量盡量低，由此發展出了(le)超(chao)低碳(tan)(tan)的(de)(de)(de)022Cr17Ni7和022Cr19Ni10奧氏(shi)體(ti)(ti)不(bu)銹鋼(gang)。碳(tan)(tan)含(han)量降(jiang)低帶來耐(nai)蝕性能的(de)(de)(de)提升，但(dan)同時材(cai)料的(de)(de)(de)強(qiang)度進一步降(jiang)低。為(wei)了(le)彌補這一弱勢，采用氮(dan)合金化技術以提高18-8型Cr-Ni系(xi)奧氏(shi)體(ti)(ti)不(bu)銹鋼(gang)的(de)(de)(de)力學(xue)性能。含(han)氮(dan)18-8型Cr-Ni系(xi)奧氏(shi)體(ti)(ti)不(bu)銹鋼(gang)因兼(jian)具高強(qiang)度和良好的(de)(de)(de)耐(nai)蝕性，迅速得到(dao)了(le)用戶的(de)(de)(de)認可(ke)(ke)。目前，在技術要求(qiu)許可(ke)(ke)的(de)(de)(de)情況(kuang)下，06Cr19Ni10N和022Cr19Ni10N 普(pu)遍替代(dai)了(le)06Cr19Ni10和022Cr19Ni10。在核(he)工程領(ling)域(yu)，控氮(dan)型（N≤0.10％）Cr-Ni系(xi)不(bu)銹鋼(gang)更是(shi)得到(dao)了(le)廣泛應用。

核(he)(he)反(fan)應(ying)堆(dui)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼的(de)(de)(de)(de)(de)(de)(de)共同(tong)特點是：（1）較(jiao)好的(de)(de)(de)(de)(de)(de)(de)耐(nai)蝕性能，主要(yao)包括(kuo)耐(nai)點蝕、縫隙腐蝕、晶間腐蝕及動水腐蝕；（2）較(jiao)高的(de)(de)(de)(de)(de)(de)(de)力學性能，既包括(kuo)較(jiao)高的(de)(de)(de)(de)(de)(de)(de)強度，也(ye)(ye)要(yao)求(qiu)(qiu)良好的(de)(de)(de)(de)(de)(de)(de)塑(su)韌性以滿足制(zhi)造加(jia)工(gong)的(de)(de)(de)(de)(de)(de)(de)要(yao)求(qiu)(qiu)和(he)(he)(he)(he)防止輻(fu)照脆(cui)化。因此(ci)，核(he)(he)反(fan)應(ying)堆(dui)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼均要(yao)求(qiu)(qiu)較(jiao)高的(de)(de)(de)(de)(de)(de)(de)晶粒度級(ji)別和(he)(he)(he)(he)完全固(gu)溶處理。隨著(zhu)氮(dan)(dan)(dan)(dan)在(zai)(zai)奧氏體不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)有益作用(yong)(yong)(yong)被發(fa)現(xian)，含(han)(han)氮(dan)(dan)(dan)(dan)和(he)(he)(he)(he)控(kong)氮(dan)(dan)(dan)(dan)的(de)(de)(de)(de)(de)(de)(de)奧氏體不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼被廣泛(fan)(fan)應(ying)用(yong)(yong)(yong)于核(he)(he)反(fan)應(ying)堆(dui)建(jian)造，特別是在(zai)(zai)堆(dui)內(nei)構(gou)(gou)件和(he)(he)(he)(he)一(yi)回(hui)路管路系統等核(he)(he)心設(she)備上(shang)，以彌補(bu)奧氏體不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼強度偏低的(de)(de)(de)(de)(de)(de)(de)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)足。含(han)(han)氮(dan)(dan)(dan)(dan)／控(kong)氮(dan)(dan)(dan)(dan)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼在(zai)(zai)長期輻(fu)照下會脆(cui)化，且不(bu)(bu)(bu)(bu)(bu)(bu)(bu)同(tong)氮(dan)(dan)(dan)(dan)含(han)(han)量(liang)對(dui)(dui)(dui)應(ying)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)同(tong)的(de)(de)(de)(de)(de)(de)(de)輻(fu)照劑(ji)量(liang)。因此(ci)，對(dui)(dui)(dui)于用(yong)(yong)(yong)于堆(dui)內(nei)構(gou)(gou)件制(zhi)造的(de)(de)(de)(de)(de)(de)(de)結(jie)構(gou)(gou)材(cai)(cai)(cai)料(liao)，不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)氮(dan)(dan)(dan)(dan)含(han)(han)量(liang)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)允許超過0.10％。在(zai)(zai)我(wo)國，當前控(kong)氮(dan)(dan)(dan)(dan)鋼種(zhong)主要(yao)用(yong)(yong)(yong)于生(sheng)產制(zhi)造核(he)(he)電站堆(dui)內(nei)構(gou)(gou)件和(he)(he)(he)(he)一(yi)、二、三(san)級(ji)設(she)備等的(de)(de)(de)(de)(de)(de)(de)材(cai)(cai)(cai)料(liao)，包括(kuo)鍛件、板材(cai)(cai)(cai)、棒(bang)材(cai)(cai)(cai)和(he)(he)(he)(he)管材(cai)(cai)(cai)等，在(zai)(zai)核(he)(he)電站建(jian)造中(zhong)(zhong)作為(wei)(wei)關(guan)鍵結(jie)構(gou)(gou)材(cai)(cai)(cai)料(liao)之一(yi)發(fa)揮了重大作用(yong)(yong)(yong)。為(wei)(wei)滿足核(he)(he)反(fan)應(ying)堆(dui)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼的(de)(de)(de)(de)(de)(de)(de)性能要(yao)求(qiu)(qiu)，對(dui)(dui)(dui)材(cai)(cai)(cai)料(liao)的(de)(de)(de)(de)(de)(de)(de)冶金質量(liang)也(ye)(ye)提(ti)出了嚴格的(de)(de)(de)(de)(de)(de)(de)要(yao)求(qiu)(qiu)，如對(dui)(dui)(dui)影響耐(nai)蝕性的(de)(de)(de)(de)(de)(de)(de)非金屬夾雜(za)物等級(ji)，對(dui)(dui)(dui)核(he)(he)運行環境下的(de)(de)(de)(de)(de)(de)(de)鈷、銅、硼元(yuan)素含(han)(han)量(liang)的(de)(de)(de)(de)(de)(de)(de)限制(zhi)等。堆(dui)內(nei)構(gou)(gou)件主要(yao)由(you)不(bu)(bu)(bu)(bu)(bu)(bu)(bu)同(tong)尺寸的(de)(de)(de)(de)(de)(de)(de)鍛件、板材(cai)(cai)(cai)、棒(bang)材(cai)(cai)(cai)和(he)(he)(he)(he)管材(cai)(cai)(cai)（包括(kuo)異型管）的(de)(de)(de)(de)(de)(de)(de)奧氏體不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼加(jia)工(gong)而成，板材(cai)(cai)(cai)和(he)(he)(he)(he)鍛件占其(qi)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)絕大部分(fen)。我(wo)國核(he)(he)電堆(dui)內(nei)構(gou)(gou)件的(de)(de)(de)(de)(de)(de)(de)主體材(cai)(cai)(cai)料(liao)選用(yong)(yong)(yong)的(de)(de)(de)(de)(de)(de)(de)也(ye)(ye)是與(yu)Z3CN18-10與(yu)Z2CN19-10相當的(de)(de)(de)(de)(de)(de)(de)022Cr19Ni10N（控(kong)氮(dan)(dan)(dan)(dan)304型不(bu)(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼），目前在(zai)(zai)我(wo)國二代(dai)核(he)(he)電、AP1000和(he)(he)(he)(he)華龍一(yi)號上(shang)廣泛(fan)(fan)應(ying)用(yong)(yong)(yong)。

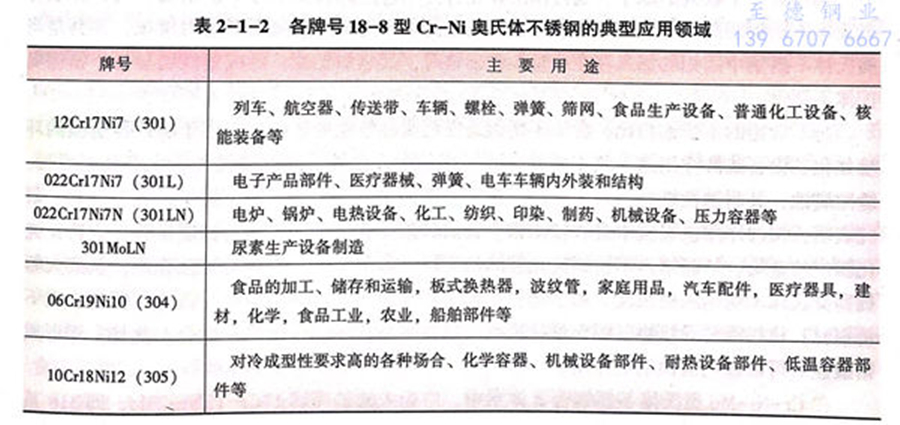

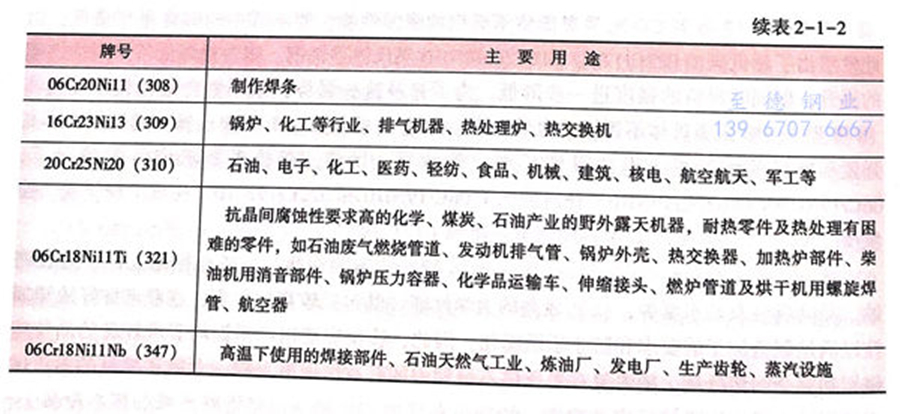

奧(ao)氏(shi)體不(bu)(bu)銹(xiu)鋼(gang)(gang)是(shi)(shi)不(bu)(bu)銹(xiu)鋼(gang)(gang)中(zhong)最重要的(de)鋼(gang)(gang)種，該類鋼(gang)(gang)是(shi)(shi)一種十(shi)分優良的(de)材料，有極好的(de)抗腐蝕(shi)性(xing)和(he)生(sheng)(sheng)物相容性(xing)，因而在(zai)化(hua)學工業、沿海、食品(pin)、生(sheng)(sheng)物醫學、石油化(hua)工等領(ling)(ling)域(yu)中(zhong)得到廣泛應用(yong)。表2-1-2給出了各牌號18-8型Cr-Ni奧(ao)氏(shi)體不(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)典型應用(yong)領(ling)(ling)域(yu)。
