一、管法蘭連接(jie)用緊固件長度計算(suan)計算(suan)公(gong)式
1. 用Class 標記的(de)法蘭（美洲體系法蘭）
a. 平面(mian)法蘭和突面(mian)法蘭
螺栓(shuan)長度(du)：ι=2(C+ΔC)+m+z+Δι+t （適用于(yu)Class≤150的平面(mian)和突(tu)面(mian)法蘭(lan)）
螺柱長度(du)：ι=2(C+ΔC)+2m+2z+Δι+t （適用于除Class≤300的突面法蘭）
螺柱長度(du)：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適(shi)用于Class≥600的突面法蘭(lan)）
b. 松套(tao)法蘭
螺(luo)栓長(chang)度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于Class≤150的對焊環帶(dai)頸松(song)套法(fa)蘭(lan)和翻邊(bian)環松(song)套法(fa)蘭(lan)）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適(shi)用于Class≤150的對焊環(huan)和平(ping)焊環(huan)板式松(song)套法蘭）
螺(luo)柱(zhu)長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用(yong)于所有(you)對焊環帶頸松套法蘭）
螺柱(zhu)長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用(yong)于所(suo)有對焊環(huan)和平焊環(huan)板式松套(tao)法蘭）
c. 凹凸面和榫槽(cao)面法蘭
螺柱(zhu)長(chang)度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于(yu)所有凹凸面和(he)榫槽面法蘭(lan)）
d. 環連(lian)接面法蘭
螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于所(suo)有環(huan)連(lian)接(jie)面法(fa)蘭）
2. 用PN標記的法蘭（歐洲體系法蘭）
a. 平(ping)面(mian)法(fa)蘭和突面(mian)法(fa)蘭
螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于PN≤16的平面和(he)突(tu)面法蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于所(suo)有的突面(mian)法蘭(lan)）
b. 松套(tao)法(fa)蘭
螺(luo)栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適(shi)用于PN≤1.6的對焊環(huan)帶頸松套法蘭和翻邊環(huan)松套法蘭）
螺(luo)栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于PN≤16的(de)對焊環(huan)和(he)平焊環(huan)板式松套法蘭）
螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用(yong)于(yu)所有對焊(han)環(huan)帶頸松套法蘭(lan)）
螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對焊環和(he)平(ping)焊環板式(shi)松套法蘭）
c. 凹凸(tu)面(mian)和榫槽面(mian)法
螺(luo)柱長(chang)度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用(yong)于所有凹凸面和榫(sun)槽面法蘭(lan)）
d. 環連接(jie)面法蘭
螺柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于(yu)所有環連接(jie)面法蘭(lan)）
式中：
ι--緊固件（六角頭(tou)螺(luo)栓(shuan)、雙頭(tou)螺(luo)柱和全螺(luo)紋螺(luo)柱）長度（見圖(tu)10-6~圖(tu)10-8);
C-法(fa)蘭厚度，數值按(an)相(xiang)應(ying)的法(fa)蘭標準確(que)定(ding)，單位(wei)為毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突面(mian)法(fa)蘭的突面(mian)高度(du)，數值按相應的法(fa)蘭標準確定，單位為毫米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對(dui)焊(han)環(huan)(huan)和(he)平焊(han)環(huan)(huan)板式松套法(fa)蘭的(de)(de)焊(han)環(huan)(huan)厚度，數值(zhi)按相應(ying)的(de)(de)法(fa)蘭標(biao)準確定(ding)，單(dan)位為(wei)毫米（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環連接(jie)面(mian)法(fa)蘭的(de)凸臺高度(du)，數值按相應的(de)法(fa)蘭標準確定，單位為毫米（mm);
S-環連接(jie)面(mian)法(fa)蘭間近似距離，數值按表10-11或表10-12(或相應的(de)法(fa)蘭標準）確定(ding)，單位為毫米（mm);
m-螺(luo)母(mu)最大厚(hou)度(du)，數值按表10-13確定，與螺(luo)栓配合時(shi)用m1,與螺(luo)柱配合時(shi)用m2,單(dan)位(wei)為毫米（mm);
z-緊(jin)固件倒角端(duan)長度，數值按(an)表10-13確定，單位為毫米（mm);
Δι-螺(luo)栓或螺(luo)柱(zhu)的(de)長度偏差，數(shu)值按表(biao)10-14 確定，單位(wei)為毫(hao)米（mm);
t-墊片厚度，一般(ban)取t=3mm.
二、管法蘭(lan)連(lian)接(jie)用緊固件長度(du)技術有關參數
1. 法蘭厚度偏差應為正值(zhi)，其數值(zhi)按相(xiang)關(guan)標(biao)準的規定。

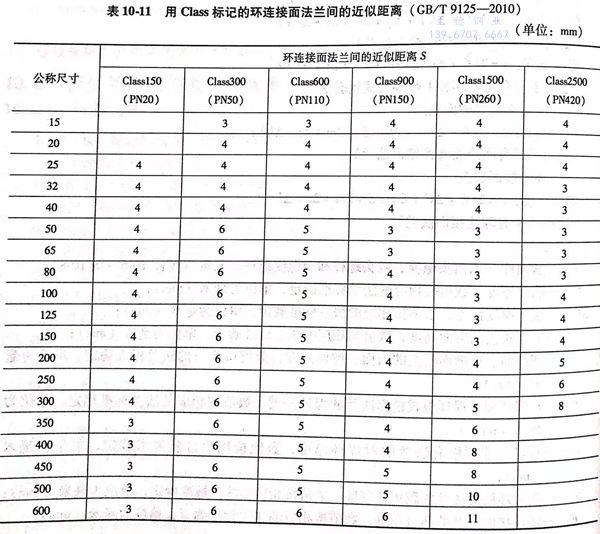

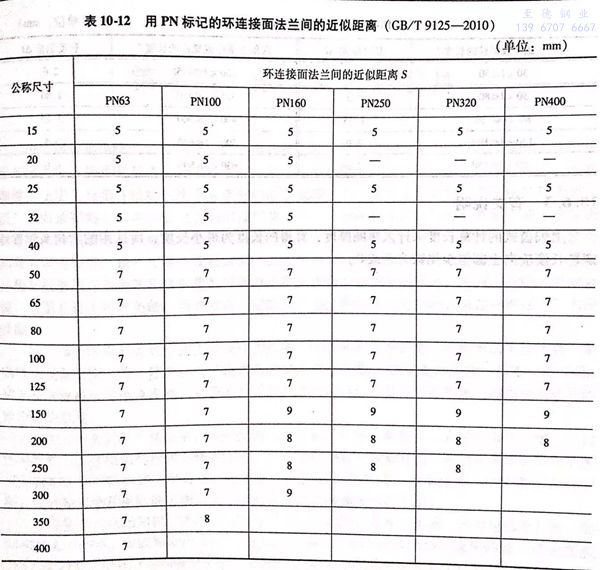

2. 環連接(jie)法蘭間的近似(si)距離見(jian)表10-11和表10-12.

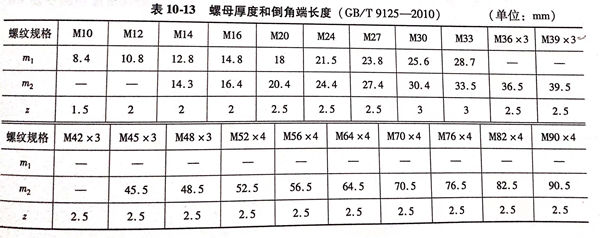

3. 螺母(mu)最大(da)厚度(du)、緊固(gu)件倒角端長(chang)度(du)見表 10-13。

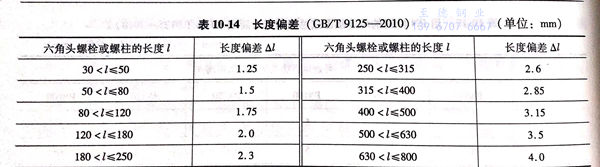

4. 六角螺(luo)栓或螺(luo)柱(zhu)的長度偏差見表(biao) 10-14。
三、管法蘭連接用緊固(gu)件(jian)長度計算有關說明
上列公式的計算長度(du)(du)未計入(ru)墊圈厚度(du)(du)，算得的長度(du)(du)為最小長度(du)(du)，所選(xuan)用的六角頭螺(luo)栓或螺(luo)柱長度(du)(du)應向上圓整至(zhi)尾數(shu)為5或0。
