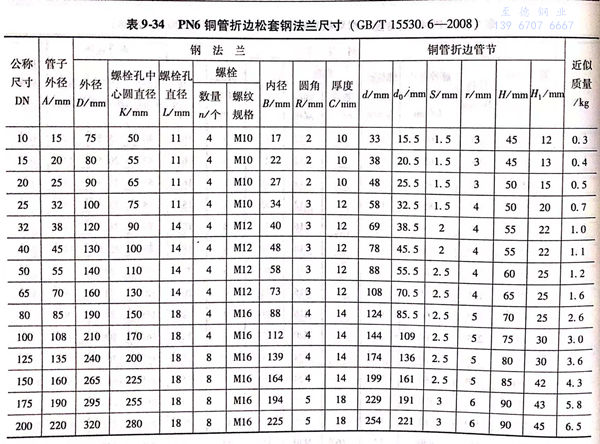

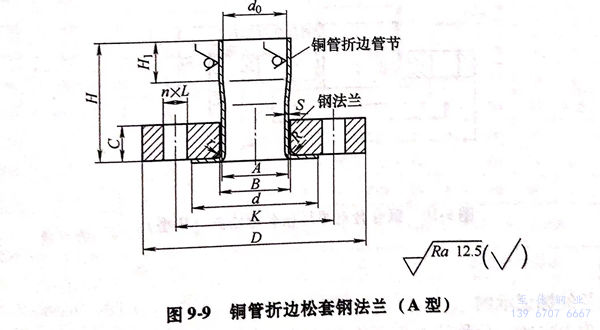

1. 銅管(guan)折(zhe)邊松套鋼法蘭（A型）的型式與尺寸見圖(tu)9-9和表(biao)9-34.

標記示例(li)：

標(biao)記(ji)示例見銅合金對焊環(huan)松套鋼法蘭的標(biao)記(ji)示例。

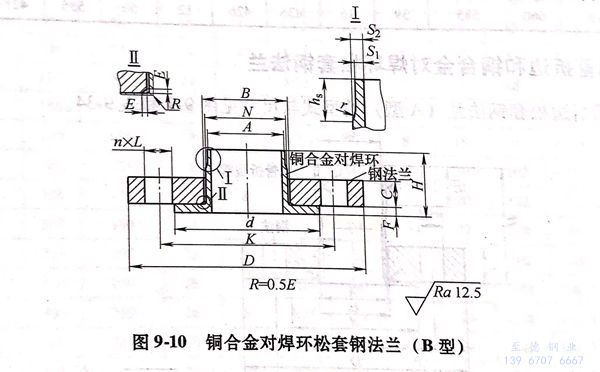

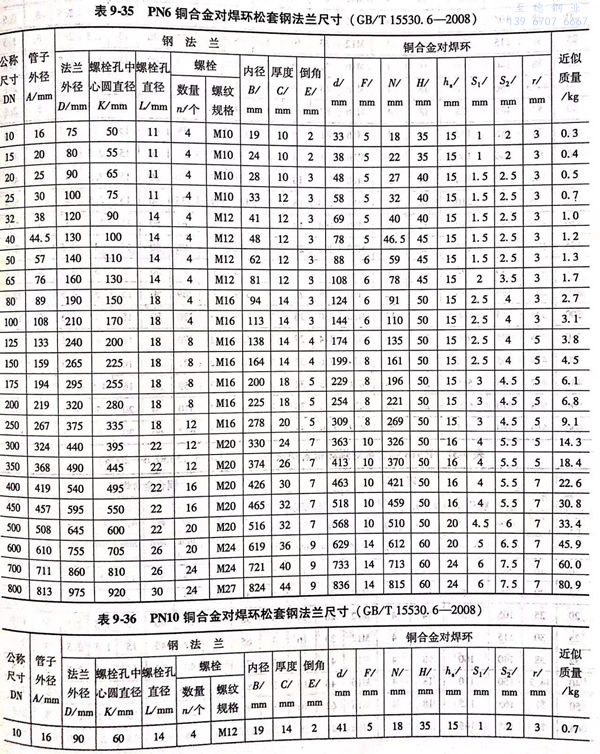

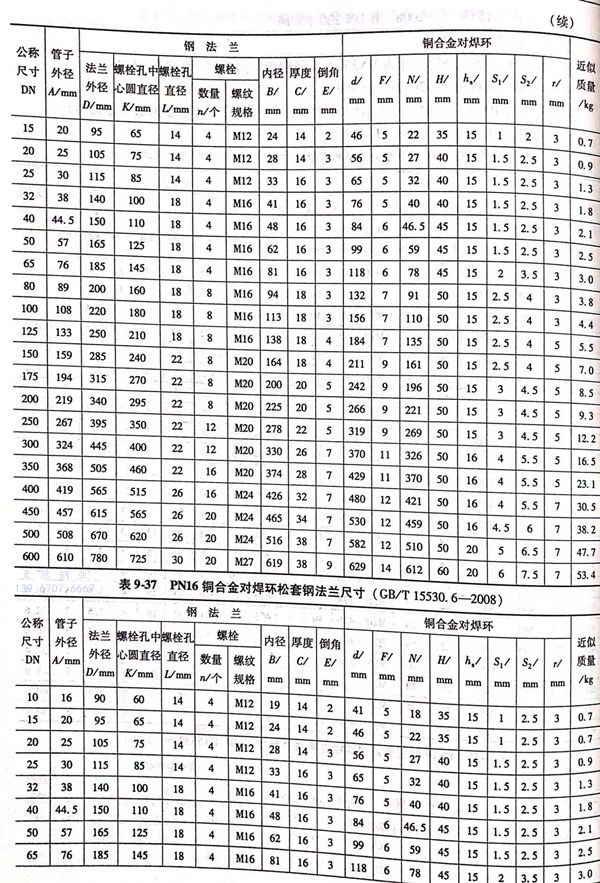

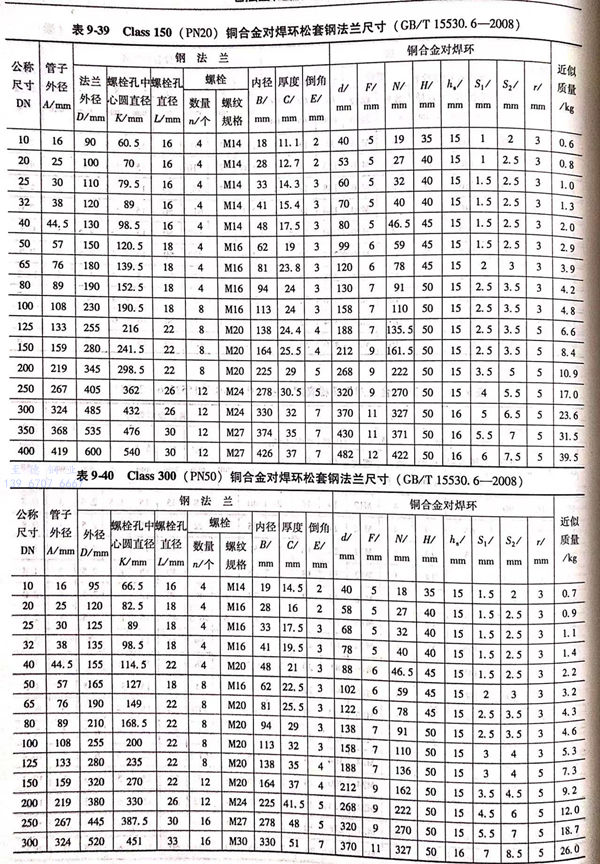

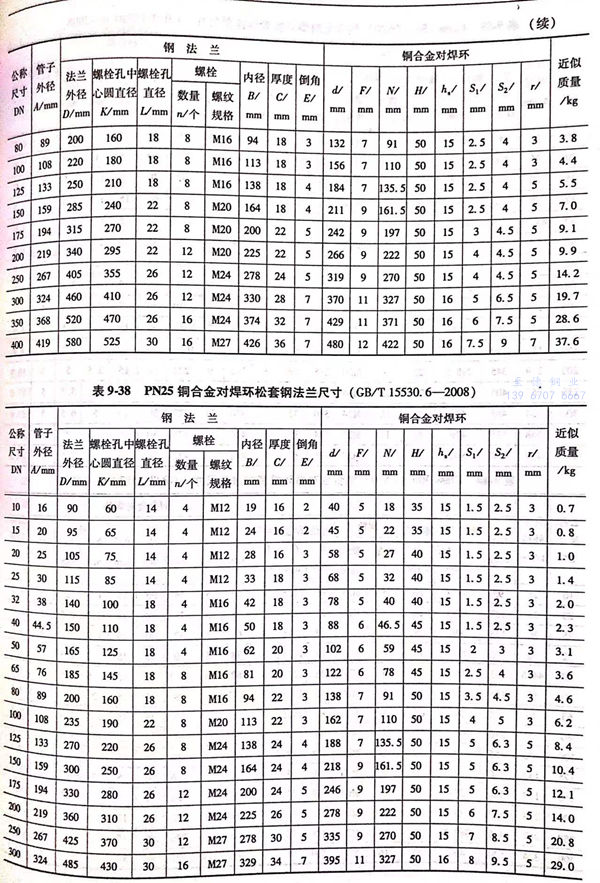

2. 銅(tong)合金對焊環松套鋼(gang)法蘭（B型(xing)）的型(xing)式與尺寸(cun)見(jian)圖9-10和表9-35~表9-40.

標記示例

①. 通用法蘭的標(biao)記示例

  公(gong)稱(cheng)尺(chi)寸為DN150, 公(gong)稱(cheng)壓力為PN6的A型銅管折邊(bian)松(song)套(tao)鋼法蘭標記為： 法蘭  GB/T 15530.6-2008  A  DN 150-PN 6

  公(gong)稱尺寸(cun)為(wei)(wei)(wei)DN200, 公(gong)稱壓(ya)力(li)為(wei)(wei)(wei)PN16的B型銅合金(jin)對(dui)焊(han)環松(song)套鋼法(fa)蘭標記為(wei)(wei)(wei)：法(fa)蘭 GB/T 15530.6-2008 B DN 200-PN 16

②. 船用法蘭標記示(shi)例

  公稱壓力(li)為(wei)(wei)PN6, 公稱尺寸(cun)為(wei)(wei)DN50的A型銅管折邊松套鋼法(fa)蘭標記為(wei)(wei)：法(fa)蘭 GB/T 15530.6-2008 A 6050

  公稱壓力為(wei)PN25, 公稱尺寸(cun)為(wei)DN300的(de)B型(xing)銅合(he)金(jin)對(dui)焊環松套鋼(gang)法(fa)蘭(lan)標記為(wei)：法(fa)蘭(lan) GB/T 15530.6-2008 B 25300
