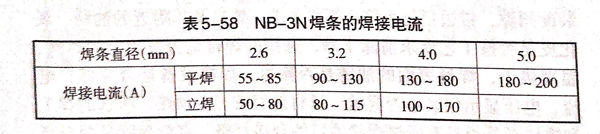

3.5%鎳(nie)(nie)鋼(gang)(gang)通過降(jiang)低碳、硫、磷含(han)量，加(jia)(jia)入(ru)鎳(nie)(nie)等合(he)金(jin)成分，并(bing)通過熱(re)(re)(re)(re)(re)處(chu)理(li)細化(hua)(hua)晶粒，使(shi)(shi)其(qi)(qi)具有優良的(de)(de)低溫(wen)(wen)(wen)性(xing)(xing)能，被廣泛應(ying)(ying)用(yong)(yong)于(yu)乙(yi)烯、化(hua)(hua)肥、液化(hua)(hua)石油氣及煤氣工程中低溫(wen)(wen)(wen)設備的(de)(de)制造。3.5%鎳(nie)(nie)鋼(gang)(gang)一般(ban)為(wei)(wei)正火(huo)或(huo)正火(huo)＋回火(huo)狀態(tai)使(shi)(shi)用(yong)(yong)，其(qi)(qi)低溫(wen)(wen)(wen)韌(ren)性(xing)(xing)較(jiao)(jiao)穩定，顯微(wei)組織為(wei)(wei)鐵素體和珠光體，使(shi)(shi)用(yong)(yong)溫(wen)(wen)(wen)度(du)達-101℃.經調(diao)質處(chu)理(li)，其(qi)(qi)組織和低溫(wen)(wen)(wen)韌(ren)性(xing)(xing)得到進一步改(gai)善(shan)，最(zui)低使(shi)(shi)用(yong)(yong)溫(wen)(wen)(wen)度(du)為(wei)(wei)-110℃.為(wei)(wei)避免(mian)由于(yu)過熱(re)(re)(re)(re)(re)而使(shi)(shi)焊(han)(han)(han)(han)(han)(han)縫及熱(re)(re)(re)(re)(re)影響區的(de)(de)韌(ren)性(xing)(xing)惡(e)化(hua)(hua)，焊(han)(han)(han)(han)(han)(han)接(jie)時(shi)焊(han)(han)(han)(han)(han)(han)條盡量不擺動，采陽焊(han)(han)(han)(han)(han)(han)道(dao)、多(duo)道(dao)多(duo)層焊(han)(han)(han)(han)(han)(han)，并(bing)嚴格(ge)控制焊(han)(han)(han)(han)(han)(han)接(jie)預熱(re)(re)(re)(re)(re)溫(wen)(wen)(wen)度(du)及焊(han)(han)(han)(han)(han)(han)道(dao)間溫(wen)(wen)(wen)度(du)，一般(ban)控制在50~100℃范圍內，同(tong)時(shi)應(ying)(ying)采用(yong)(yong)小的(de)(de)熱(re)(re)(re)(re)(re)輸(shu)入(ru)施焊(han)(han)(han)(han)(han)(han)，焊(han)(han)(han)(han)(han)(han)條電(dian)弧焊(han)(han)(han)(han)(han)(han)的(de)(de)熱(re)(re)(re)(re)(re)輸(shu)人應(ying)(ying)控制在2.0kJ/mm以(yi)(yi)(yi)下，熔化(hua)(hua)極氣體保護(hu)焊(han)(han)(han)(han)(han)(han)的(de)(de)熱(re)(re)(re)(re)(re)輸(shu)入(ru)應(ying)(ying)控制在2.5kJ/mm以(yi)(yi)(yi)下。由于(yu)3.5%鎳(nie)(nie)鋼(gang)(gang)中的(de)(de)含(han)碳量較(jiao)(jiao)低，所以(yi)(yi)(yi)其(qi)(qi)淬硬傾向不大，一般(ban)可(ke)以(yi)(yi)(yi)不預熱(re)(re)(re)(re)(re)，但(dan)板厚在25mm以(yi)(yi)(yi)上，焊(han)(han)(han)(han)(han)(han)件剛(gang)性(xing)(xing)較(jiao)(jiao)大時(shi)，焊(han)(han)(han)(han)(han)(han)前要(yao)預熱(re)(re)(re)(re)(re)到150℃左右(you)，道(dao)間溫(wen)(wen)(wen)度(du)與預熱(re)(re)(re)(re)(re)溫(wen)(wen)(wen)度(du)相同(tong)，鋼(gang)(gang)有應(ying)(ying)變時(shi)效傾向，當冷加(jia)(jia)工變形量在5%以(yi)(yi)(yi)上時(shi)，要(yao)進行(xing)消除應(ying)(ying)力熱(re)(re)(re)(re)(re)處(chu)理(li)改(gai)善(shan)韌(ren)性(xing)(xing)。該類鋼(gang)(gang)在焊(han)(han)(han)(han)(han)(han)后消除應(ying)(ying)力退火(huo)處(chu)理(li)過程中，易產生回火(huo)脆(cui)性(xing)(xing)。為(wei)(wei)避免(mian)回火(huo)脆(cui)性(xing)(xing)，建(jian)議采用(yong)(yong)4.5%Ni-0.2%Mo系(xi)焊(han)(han)(han)(han)(han)(han)絲，用(yong)(yong)NB-3N焊(han)(han)(han)(han)(han)(han)條焊(han)(han)(han)(han)(han)(han)接(jie)時(shi)，建(jian)議采用(yong)(yong)表5-58規定的(de)(de)焊(han)(han)(han)(han)(han)(han)接(jie)電(dian)流，焊(han)(han)(han)(han)(han)(han)后進行(xing)600~625℃熱(re)(re)(re)(re)(re)處(chu)理(li)，有利于(yu)收善(shan)焊(han)(han)(han)(han)(han)(han)接(jie)接(jie)頭的(de)(de)低溫(wen)(wen)(wen)韌(ren)性(xing)(xing)。
