1. 奧(ao)氏體低(di)溫無磁不銹鋼的(de)焊接(jie)

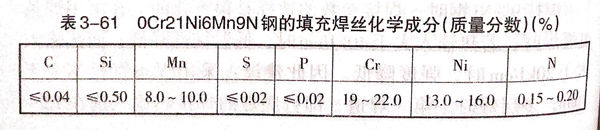

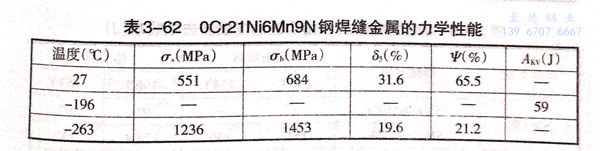

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳-鋁系高錳奧氏體(ti)低溫無磁鋼的焊接(jie)

 15Mn26Al14鋼可用(yong)氣體(ti)火(huo)焰及等離子切割，切口無硬化(hua)。

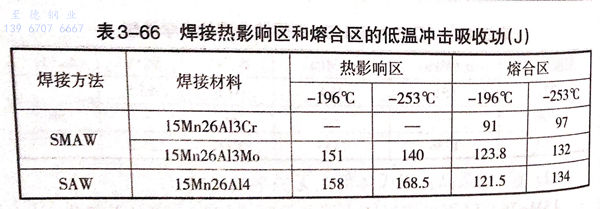

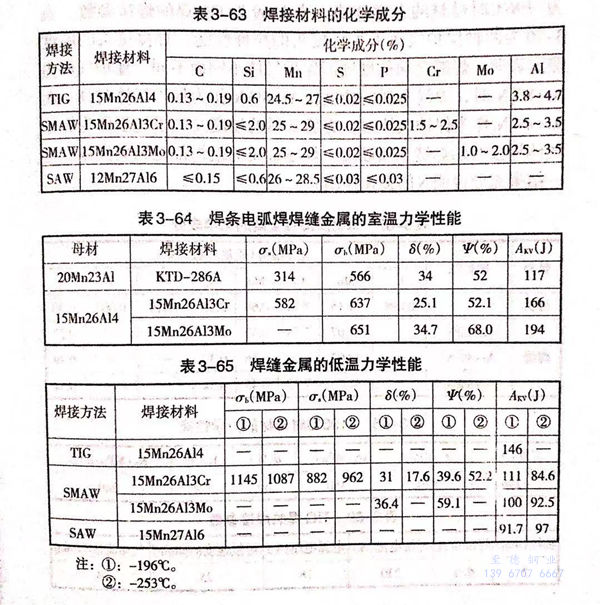

 15Mn26Al14鋼可用SWAM、SAW及TIG方法焊(han)接，其所用焊(han)接材料及力學性能在表(biao)(biao)3-63~表(biao)(biao)3-66中(zhong)給出。

3. 高錳奧氏體超(chao)低溫無(wu)磁鋼的焊接

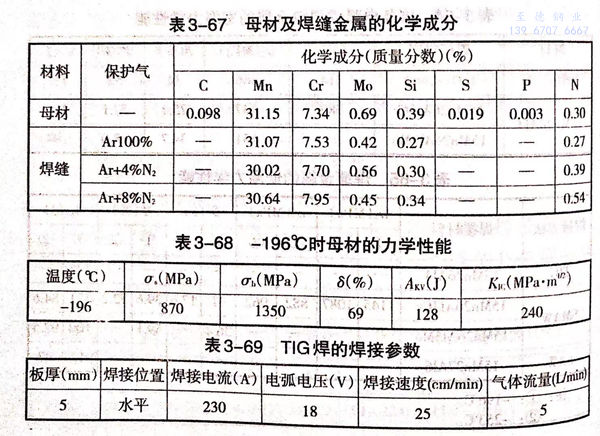

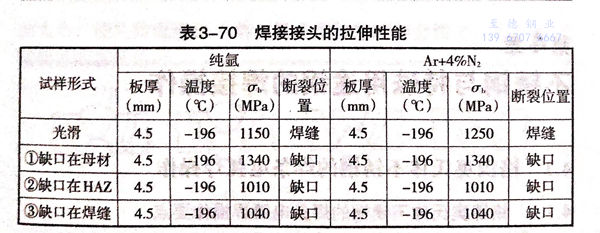

  采用TIG焊(han)(han)(han)(han)法，保(bao)護氣(qi)(qi)體(ti)用純(chun)氬氣(qi)(qi)或氬氣(qi)(qi)＋氮氣(qi)(qi)，填充焊(han)(han)(han)(han)絲(si)直徑4mm.母材及焊(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)(shu)的(de)(de)(de)化(hua)學成分(fen)(fen)在表(biao)3-67中(zhong)給出(chu)。表(biao)3-68為-196℃時(shi)母材的(de)(de)(de)力學性能。表(biao)3-69為TIG焊(han)(han)(han)(han)的(de)(de)(de)焊(han)(han)(han)(han)接(jie)(jie)參數。表(biao)3-70為兩(liang)種(zhong)保(bao)護氣(qi)(qi)體(ti)下焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)(de)拉伸性能。焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)(de)硬度(du)測定表(biao)明(ming)，焊(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)(shu)的(de)(de)(de)硬度(du)因保(bao)護氣(qi)(qi)體(ti)不同而(er)不同。保(bao)護氣(qi)(qi)體(ti)為Ar+8%N2時(shi)，焊(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)(shu)的(de)(de)(de)硬度(du)比Ar+4%N2作為保(bao)護氣(qi)(qi)體(ti)時(shi)高；而(er)Ar+4%N2作為保(bao)護氣(qi)(qi)體(ti)時(shi)，焊(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)(shu)的(de)(de)(de)硬度(du)又高于純(chun)氬作為保(bao)護氣(qi)(qi)體(ti)焊(han)(han)(han)(han)接(jie)(jie)時(shi)的(de)(de)(de)焊(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)(shu)硬度(du)。焊(han)(han)(han)(han)縫(feng)金(jin)(jin)屬(shu)(shu)的(de)(de)(de)組織都是純(chun)奧氏體(ti)，這一結果(guo)充分(fen)(fen)說明(ming)N的(de)(de)(de)強化(hua)作用。
