乙烯蒸餾塔縱(zong)縫埋弧焊：乙烯蒸餾(liu)塔材質為低溫鋼(gang)（09Mn2V正火），板厚為12mm,工(gong)作(zuo)溫度-70℃;工(gong)作(zuo)壓力0.6MPa.采用埋弧焊(han)，焊(han)接工(gong)藝為如下(xia)。

1. 焊接材料(liao)

  焊絲為H08Mn2MoVA,焊劑為HJ250,使用前(qian)300~350℃烘干，保溫2h。

2. 焊前準備

  焊前將坡口兩側(ce)各(ge)50mm范(fan)圍(wei)內(nei)水(shui)分、油污(wu)及污(wu)物清除(chu)干凈(jing)，并除(chu)銹(xiu)及氧化皮(pi)，直至露出金屬光(guang)澤。

  坡口形(xing)式為I形(xing)，根部間(jian)隙為4mm.采(cai)用直(zhi)流反接(jie)電源。焊(han)(han)(han)(han)接(jie)定位焊(han)(han)(han)(han)時采(cai)用W707焊(han)(han)(han)(han)條(tiao)，焊(han)(han)(han)(han)前烘干350℃并保溫(wen)2h.采(cai)用ф4mm焊(han)(han)(han)(han)條(tiao)，焊(han)(han)(han)(han)接(jie)電流為140~180A.

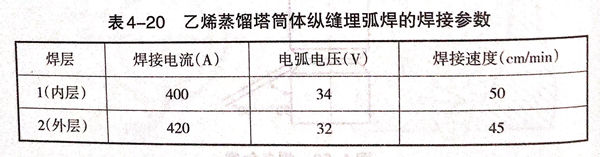

  焊(han)接第一(yi)層內(nei)焊(han)縫(feng)時(shi)采用焊(han)劑(ji)墊，并使焊(han)劑(ji)墊與筒體(ti)緊密貼合，不得有間隙。焊(han)接工藝參數見表4-20。
