彩(cai)色(se)不銹鋼(gang)主要有優越性能主要有以下幾點
1. 耐(nai)蝕性

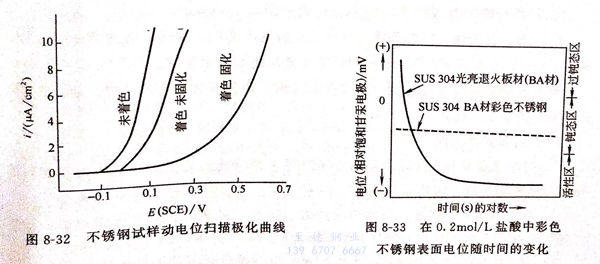

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹(xiu)鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩(cai)(cai)色(se)不(bu)銹鋼(gang)在英(ying)國伯明翰(han)工業大氣中暴露6年(nian)，著色(se)膜只有(you)輕微的變化。彩(cai)(cai)色(se)不(bu)銹鋼(gang)在海洋(yang)性(xing)氣體中暴露20個月(yue)，色(se)澤不(bu)變。彩(cai)(cai)色(se)不(bu)銹鋼(gang)有(you)良好的耐(nai)候性(xing)。
腐蝕(shi)(shi)電(dian)位：圖8-33為SUS304彩色(se)不(bu)(bu)銹鋼(gang)(gang)與原不(bu)(bu)銹鋼(gang)(gang)在0.2mol/L鹽酸水溶(rong)液中的(de)腐蝕(shi)(shi)電(dian)位比較，說(shuo)明(ming)彩色(se)不(bu)(bu)銹鋼(gang)(gang)浸(jin)泡在0.2mol/L鹽酸（相當于7g/L鹽酸）中長(chang)期(qi)保持(chi)穩定(ding)鈍態。
鹽霧(wu)腐(fu)(fu)蝕(shi)實驗，經(jing)過96小(xiao)時(shi),彩色不(bu)(bu)銹(xiu)鋼主體(ti)金(jin)屬(shu)不(bu)(bu)腐(fu)(fu)蝕(shi)、不(bu)(bu)變色。中性鹽霧(wu)腐(fu)(fu)蝕(shi)實驗，按(an)GB 1771-79標準，144小(xiao)時(shi)腐(fu)(fu)蝕(shi)實驗不(bu)(bu)變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學性(xing)能
彩(cai)(cai)色(se)不(bu)銹(xiu)鋼(gang)表面色(se)彩(cai)(cai)是其表面反射(she)光(guang)(guang)與通過表面透明膜的折射(she)光(guang)(guang)的干涉光(guang)(guang)。由于受不(bu)銹(xiu)鋼(gang)固有(you)金屬色(se)澤的影(ying)響，只能(neng)顯示藍、黃、紅、綠(lv)4種基本(ben)色(se)，加(jia)上中間色(se)共有(you)十(shi)幾種色(se)，不(bu)能(neng)呈現光(guang)(guang)譜色(se)中的任何一(yi)種顏色(se)。鏡面拋光(guang)(guang)和(he)非鏡面拋光(guang)(guang)的不(bu)銹(xiu)鋼(gang)均能(neng)獲(huo)得富有(you)光(guang)(guang)澤的鮮艷色(se)彩(cai)(cai)、柔和(he)的長期經(jing)紫外線照射(she)也不(bu)變色(se)的彩(cai)(cai)色(se)，光(guang)(guang)學性能(neng)經(jing)久不(bu)變。
3. 耐(nai)熱(re)性(xing)能
①. 彩色不銹鋼在沸(fei)水中浸泡28天無(wu)變化。
②. 彩色(se)不銹鋼在150℃干燥(zao)條件下暴露35天(tian)無變(bian)化。
③. 按GB 1735-79標準(zhun)，彩色不(bu)銹鋼在200℃加(jia)熱24小時膜層顏色不(bu)變，無起(qi)泡開裂現象。
④. 彩色(se)不(bu)銹鋼加熱到(dao)300℃無變(bian)化。
4. 抗磨和抗刻劃性能
①. 按GB 1768-79標準(zhun)，彩色(se)不(bu)(bu)銹鋼著色(se)膜經(jing)受(shou)負荷500g橡(xiang)皮輪加(jia)壓摩擦(ca)200次以上不(bu)(bu)露(lu)底。
②. 彩色(se)不銹鋼(gang)著色(se)膜經得住(zhu)50~120g負荷的鋼(gang)針刻劃(hua)。
③. 彩色不銹鋼表(biao)面經(jing)受(shou)888r摩擦露底時間為12分鐘(zhong)。
5. 加工成型性
彩(cai)色不銹鋼可(ke)承(cheng)受一般模(mo)壓加工(gong)、深(shen)延、彎曲(qu)等加工(gong)、硬化加工(gong)、180°彎曲(qu)實驗(yan)和(he)沖深(shen)8mm的(de)杯突實驗(yan)，表(biao)面(mian)膜(mo)無(wu)損傷。
但大變形量會(hui)損害著色(se)(se)膜(mo)，使其色(se)(se)澤變壞，彩(cai)色(se)(se)不銹鋼在加(jia)工時(shi)，最好(hao)采(cai)用聚乙烯塑料薄(bo)膜(mo)加(jia)以保護。
6. 表面耐(nai)擦(ca)洗性
①. 中性洗滌劑(ji)溶液擦(ca)洗，可以洗凈彩色不銹鋼(gang)表面沾(zhan)污的指紋(wen)、油漬和污垢等損害(hai)外(wai)觀的疵蔽，恢復原有外(wai)觀。
②. 有(you)機溶(rong)劑，如汽油、丙酮等擦洗表面污垢，雖(sui)然對表面色澤無影響，但(dan)有(you)機溶(rong)劑揮發后會在不(bu)銹鋼表面留下(xia)污垢痕跡。
③. 禁忌使用對(dui)表面有磨損的去(qu)污粉或不銹鋼絲球擦(ca)洗(xi)，不僅損傷表面氧化膜(mo)(mo)，最后(hou)可能擦(ca)掉著色(se)膜(mo)(mo)。
④. 耐油(you)(you)污(wu)性。在植物油(you)(you)中浸泡24h,膜層顏色不變，可以擦洗去表面油(you)(you)污(wu)。
