KN-505添(tian)加(jia)(jia)劑直接加(jia)(jia)入到現在使用的(de)瓦特鍍(du)鎳液或氨基磺酸鹽鍍(du)鎳液中使用，可得到良(liang)好的(de)電鍍(du)結合力和光亮的(de)鍍(du)鎳層。


 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。


1. 使用范圍


   KN-505鍍鎳(nie)既可以適(shi)(shi)用(yong)于(yu)掛鍍，也(ye)可以適(shi)(shi)用(yong)于(yu)滾鍍，也(ye)可以適(shi)(shi)用(yong)于(yu)連續鍍的高(gao)速鋼帶，除了適(shi)(shi)用(yong)于(yu)SUS304、305等(deng)其(qi)他SUS,也(ye)適(shi)(shi)用(yong)于(yu)接合力難(nan)鍍的鈹青(qing)銅、磷(lin)青(qing)銅。


2. KN-505工藝流程


   脫(tuo)蠟→水洗→酸洗→水洗→KN-505鍍鎳→水洗、→其他電鍍→水洗→烘(hong)干(gan)→包裝。


 3. KN-505鍍鎳溶液(ye)成(cheng)分及工藝條(tiao)件

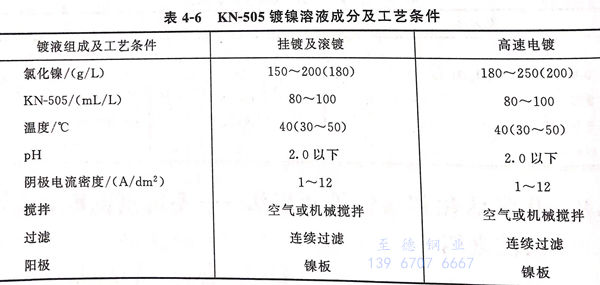

  KN-505鍍鎳溶液成分及工藝條件見(jian)表4-6。


表 6.jpg


4. 技(ji)術管理與溶液維護


 ①. KN-505添加劑(ji)可直接(jie)加入現今(jin)的電鍍液里使用，但(dan)要得到高(gao)品質時，重(zhong)新開(kai)缸是最佳方(fang)法。


 ②. KN-505添加劑添加100mL/L時(shi)較穩定(ding)，KN-505不足時(shi)，出現結合(he)力(li)不良，故要保(bao)持(chi)適量多一些，比(bi)規(gui)定(ding)量多（2倍）沒有影(ying)響(xiang)，但(dan)不經濟。


 ③. KN-505消(xiao)耗(hao)量(liang)。400~500A/h時(shi)消(xiao)耗(hao)量(liang)為(wei)(wei)10mL/L,即當電(dian)鍍槽為(wei)(wei)100L時(shi)，在電(dian)流400A時(shi)，KN-505的(de)消(xiao)耗(hao)量(liang)為(wei)(wei)1000mL/h,即2500mL/(kA·h)（每(mei)千安·小時(shi)消(xiao)耗(hao)量(liang)為(wei)(wei)2.5L).


 ④. pH的維護。使用時(shi)期(qi)(qi)內pH必須維持(chi)在(zai)2.0以下。在(zai)補(bu)充KN-505的時(shi)期(qi)(qi)內pH不會(hui)有變(bian)化，如因混入多(duo)量的水洗液時(shi)pH會(hui)上升，是造成鍍層結(jie)合(he)力不良(liang)的原因。


 ⑤. 鍍液(ye)進行活(huo)性(xing)炭過濾時有20%的(de)KN-505被吸收(shou)，故用活(huo)性(xing)炭過濾后要補充20%的(de)KN-505添(tian)加劑(ji)，即添(tian)加KN-505 20mL/L。
