如上所述，人們開發了許多耐點腐蝕、縫隙腐蝕的不銹鋼，但作為耐蝕材料，還要求能有效抵抗第7章提到的應力(li)腐蝕斷裂。關于合金元素對耐點腐蝕、耐縫隙腐蝕的影響，有人已嘗試用公式來表明主要元素對耐腐蝕的影響，Lorenz等人在1969年發表報告說，許多不銹鋼的點腐蝕電位與鋼中的％Cr+3.3(%Mo)的值密切相關。但1982年Herbsleb 分析了多種不銹鋼在1 mol/dm3 NaCl溶液中的點腐蝕電位與％Cr+3.3(%Mo)之間的關系，結果含氮不銹鋼顯示％Cr+3.3(%Mo)量以上的點腐蝕電位，特別是針對含鉬鋼，他提出用％Cr+3.3(%Mo)+30(%N)作為氮影響下的耐點腐蝕性的指數。之后，許多研究者提出了同樣的公式，但氮的系數卻有所不同，在13~30之間浮動。雖然16這個系數被廣泛采用，但是實際上最大的數值更能反映試驗結果。此外，如前所述，在雙相不銹鋼方面，也開發出了鎢添加鋼，因此針對鎢添加鋼，計算鎢的影響效果時，一般把鎢當作鉬的1/2來算.另外，因為最近正在開發高錳、高氮奧氏體不銹鋼，所以應該考慮錳對這種鋼的負面效果，故有人提議在進行計算時應把（％Mn)加進來。

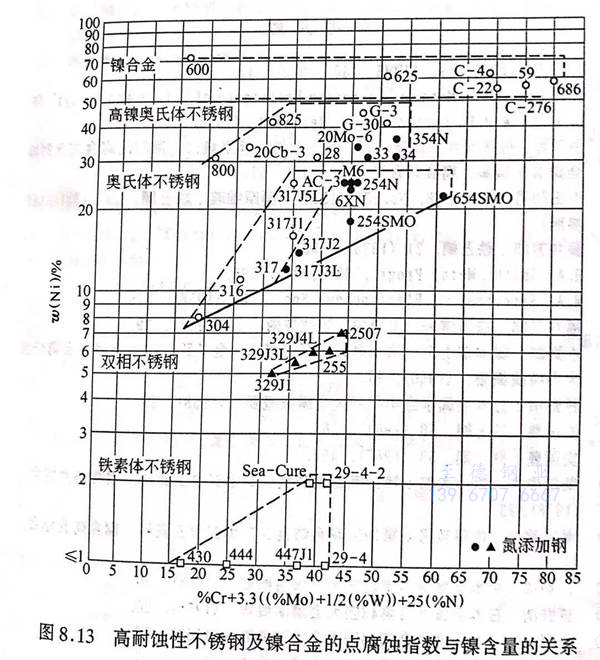

如(ru)果(guo)以點腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)指數（但氮的(de)系數為25)為橫軸(zhou)，以耐應力(li)(li)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)斷裂性的(de)主要測量(liang)標準－鎳(nie)含量(liang)為縱軸(zhou)，那么市場(chang)上(shang)出售(shou)的(de)各種不(bu)銹(xiu)鋼(gang)及(ji)耐蝕(shi)(shi)(shi)(shi)鎳(nie)合(he)金就可以用圖(tu)8.13表示。越位(wei)于石側的(de)合(he)金，其耐點腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)性和耐縫隙腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)性越優良(liang)；尤其是(shi)在奧(ao)氏體不(bu)銹(xiu)鋼(gang)中(zhong)，在圖(tu)中(zhong)的(de)位(wei)置(zhi)越靠右上(shang)角，其耐應力(li)(li)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)斷裂能(neng)力(li)(li)越強。圖(tu)中(zhong)的(de)黑點表示含氮不(bu)銹(xiu)鋼(gang)，由此(ci)可知(zhi)，通(tong)過(guo)添加氮元素，可以大(da)量(liang)開發耐點腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)性、耐縫隙腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)性優良(liang)的(de)奧(ao)氏體不(bu)銹(xiu)鋼(gang)。
從此圖中還可以(yi)得知，由(you)于使耐(nai)點(dian)腐(fu)蝕指數增(zeng)大的(de)(de)合金化(hua)過(guo)程，導致(zhi)了α相(xiang)等(deng)異相(xiang)的(de)(de)析出(chu)，可加(jia)(jia)工性(xing)降低(di)，所(suo)以(yi)在(zai)(zai)市場(chang)出(chu)售的(de)(de)合金中，鎳(nie)含(han)量(liang)也越來越多。因(yin)此，在(zai)(zai)鐵素體及(ji)雙相(xiang)不銹鋼(gang)(gang)方面(mian)(mian)，開發(fa)耐(nai)點(dian)腐(fu)蝕、耐(nai)縫隙腐(fu)蝕性(xing)更優(you)良的(de)(de)鋼(gang)(gang)種(zhong)時，面(mian)(mian)臨(lin)著怎樣(yang)改(gai)(gai)善(shan)加(jia)(jia)工性(xing)這樣(yang)一個重要課題。而在(zai)(zai)奧(ao)氏體不銹鋼(gang)(gang)方面(mian)(mian)，如(ru)果鎳(nie)含(han)量(liang)高(gao)(gao)的(de)(de)話，那么增(zeng)加(jia)(jia)改(gai)(gai)善(shan)耐(nai)點(dian)腐(fu)蝕、耐(nai)縫隙腐(fu)蝕性(xing)的(de)(de)元素Cr、Mo等(deng)就很容易。氮含(han)量(liang)的(de)(de)升高(gao)(gao)使不銹鋼(gang)(gang)的(de)(de)熱變(bian)形抵(di)抗能(neng)力(li)增(zeng)強，所(suo)以(yi)從制造的(de)(de)角度來說，氮的(de)(de)添加(jia)(jia)量(liang)也受(shou)到限制。現在(zai)(zai)各種(zhong)表(biao)面(mian)(mian)改(gai)(gai)質(zhi)法越來越先進(jin)，因(yin)此今后不僅(jin)通過(guo)改(gai)(gai)變(bian)合金的(de)(de)成分，還應該通過(guo)提高(gao)(gao)表(biao)面(mian)(mian)的(de)(de)耐(nai)蝕能(neng)力(li)來開發(fa)更先進(jin)的(de)(de)耐(nai)蝕材料。
