奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙相不銹(xiu)鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。

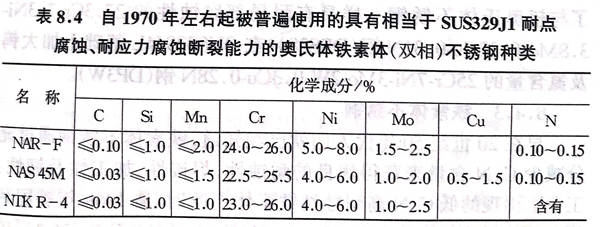

表 4.jpg


 當初，人們希望把(ba)上述的(de)(de)(de)(de)(de)SUS329J1 鋼(gang)(gang)(gang)(gang)用(yong)作(zuo)耐海(hai)(hai)水(shui)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，但(dan)含氮的(de)(de)(de)(de)(de)鋼(gang)(gang)(gang)(gang)種(zhong)也會在(zai)(zai)海(hai)(hai)水(shui)中短時間(jian)內(nei)發(fa)生(sheng)腐(fu)蝕(shi)(shi)(shi)（特(te)別是焊接部位），即(ji)使(shi)在(zai)(zai)常(chang)溫下(xia)也不(bu)(bu)能(neng)保證充分(fen)的(de)(de)(de)(de)(de)耐蝕(shi)(shi)(shi)性，所(suo)(suo)以(yi)逐漸就不(bu)(bu)用(yong)在(zai)(zai)海(hai)(hai)水(shui)中了。此后，作(zuo)為(wei)抵抗常(chang)溫以(yi)上海(hai)(hai)水(shui)侵蝕(shi)(shi)(shi)的(de)(de)(de)(de)(de)雙相(xiang)(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，日本從1975年(nian)開始(shi)研制25 Cr-6 Ni-3 Mo-N系的(de)(de)(de)(de)(de)雙相(xiang)(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)。與SUS329J1相(xiang)(xiang)比，這些不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)在(zai)(zai)提高鉬含量的(de)(de)(de)(de)(de)同時，還增加(jia)了少(shao)量的(de)(de)(de)(de)(de)氮元素(su)，而且因鎢元素(su)的(de)(de)(de)(de)(de)組(zu)織穩定性比鉬強，能(neng)改善(shan)耐局部腐(fu)蝕(shi)(shi)(shi)的(de)(de)(de)(de)(de)能(neng)力，所(suo)(suo)以(yi)有的(de)(de)(de)(de)(de)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)中還添加(jia)有鎢元素(su)，這也可以(yi)用(yong)于(yu)(yu)更嚴(yan)峻的(de)(de)(de)(de)(de)海(hai)(hai)水(shui)環境中。這些不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)于(yu)(yu)1984年(nian)被規(gui)范化為(wei)SUS329J2L（1991年(nian)改稱(cheng)為(wei)SUS329J4L).此外，在(zai)(zai)這一時期內(nei)，由歐洲開發(fa)的(de)(de)(de)(de)(de)多用(yong)于(yu)(yu)（海(hai)(hai)上）油井、化學品運輸船等的(de)(de)(de)(de)(de)22Cr-5Ni-3Mo-N 鋼(gang)(gang)(gang)(gang)也在(zai)(zai)日本制造出(chu)(chu)來，也在(zai)(zai)1984年(nian)規(gui)范化為(wei)SUS329J2L(1991年(nian)改稱(cheng)為(wei)SUS329J3L).表(biao)8.5列出(chu)(chu)了日本國內(nei)制造的(de)(de)(de)(de)(de)相(xiang)(xiang)當于(yu)(yu)SUS329J4L的(de)(de)(de)(de)(de)雙相(xiang)(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)名稱(cheng)及(ji)主要成分(fen)。


此后，日本不銹鋼(gang)界(jie)通過進一步增加(jia)Cr、Mo含量(liang)，先后開發了(le)與超奧(ao)氏體(ti)不銹鋼(gang)一樣具有耐(nai)局部腐蝕性(xing)的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼(gang)（DPS28)、在(zai)SUS329J4L 基礎上加(jia)大鎢及(ji)氮(dan)含量(liang)的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼(gang)（DP3W).
