1. 土壤的腐(fu)蝕性等(deng)級與埋地管道防(fang)腐(fu)等(deng)級

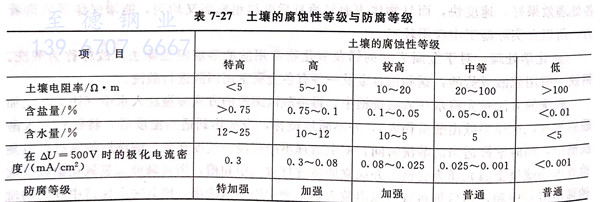

埋(mai)地管道的管壁(bi)與土壤(rang)(rang)接觸(chu)部(bu)分(fen)會(hui)產生腐(fu)(fu)蝕，腐(fu)(fu)蝕速度(du)與土壤(rang)(rang)中可溶性(xing)部(bu)分(fen)的性(xing)質、數量、含(han)水(shui)量、透氣性(xing)、微(wei)生物(wu)、有機物(wu)都有關系，腐(fu)(fu)蝕過程的機理主(zhu)要是化學腐(fu)(fu)蝕。土壤(rang)(rang)的腐(fu)(fu)蝕性(xing)等級與埋(mai)地管道相應的防腐(fu)(fu)等級見表 7-27 。
對于有可(ke)能被(bei)雜(za)散電(dian)(dian)流侵蝕的地(di)(di)區，如電(dian)(dian)氣機車線路附近地(di)(di)段，必須進行地(di)(di)下雜(za)散電(dian)(dian)流的測(ce)定和防(fang)護。
2. 瀝清絕緣(yuan)防腐層的結構

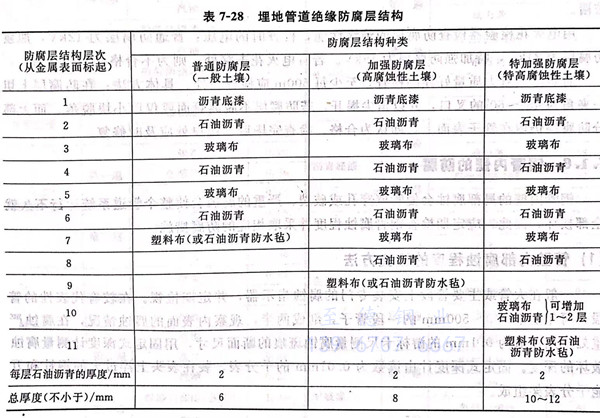

目(mu)前(qian)，我國埋地(di)管(guan)(guan)道(dao)(dao)的(de)防腐(fu)主要(yao)是采(cai)用瀝(li)青(qing)絕緣(yuan)防腐(fu)。根據(ju)土壤腐(fu)蝕(shi)特性的(de)不同，其絕緣(yuan)防腐(fu)層可分(fen)為(wei)普通、加(jia)強(qiang)(qiang)(qiang)和特加(jia)強(qiang)(qiang)(qiang)三種，見表7-28。埋地(di)管(guan)(guan)道(dao)(dao)穿越(yue)河流(liu)、鐵路(lu)(lu)、公路(lu)(lu)、山(shan)洞、鹽(yan)堿沼(zhao)澤地(di)、靠近(jin)電(dian)氣(qi)車(che)輛路(lu)(lu)線(xian)等地(di)段的(de)管(guan)(guan)道(dao)(dao)，一(yi)般包(bao)(bao)加(jia)強(qiang)(qiang)(qiang)防腐(fu)層；穿越(yue)電(dian)氣(qi)鐵路(lu)(lu)和有軌電(dian)車(che)的(de)管(guan)(guan)道(dao)(dao)，應(ying)包(bao)(bao)特加(jia)強(qiang)(qiang)(qiang)防腐(fu)層。
3. 瀝青絕緣防腐層(ceng)的施工
涂抹(mo)瀝(li)青絕緣防(fang)腐層之前，鋼管(guan)(guan)都應徹底除銹，底漆應涂在(zai)潔凈、干燥(zao)的管(guan)(guan)子表面(mian)上(shang)，涂抹(mo)應均勻一致，厚度一般(ban)為0.1~0.2mm。
涂抹瀝青時(shi)，溫(wen)度(du)應保持在160~180℃,如(ru)施工時(shi)環(huan)境溫(wen)度(du)高于30℃,則允(yun)許瀝青溫(wen)度(du)降低到150℃.
涂抹(mo)層的(de)玻璃布應與瀝(li)青材料緊密黏(nian)合(he)，要求厚(hou)度均勻，表(biao)面(mian)連續，無氣泡，無褶皺。如涂抹(mo)厚(hou)度一次(ci)不能滿足(zu)要求時，可在涂層干燥(zao)后再涂抹(mo)第二層，直至所需厚(hou)度為止。玻璃布最好以條狀成(cheng)螺旋式包(bao)纏，壓邊(bian)寬度一般為10~20mm,圈與圈之間的(de)搭接(jie)長度應為50~80mm,并用熱瀝(li)青黏(nian)合(he)。
外包聚氯乙烯(xi)薄膜作保護層時(shi)，一般在瀝青涂層溫度(du)降到40~60℃時(shi)進(jin)行。包纏時(shi)薄膜要(yao)拉(la)平直，圈(quan)與(yu)圈(quan)之間(jian)的搭接寬度(du)為10~20mm。
現場進行焊口補絕(jue)緣(yuan)(yuan)或補傷(shang)時，其材料、結構、厚(hou)度應與原絕(jue)緣(yuan)(yuan)防腐層一樣。
瀝青防腐層(ceng)的施工(gong)，應在環境(jing)溫度(du)高于5℃的常溫下進(jin)(jin)行(xing)，如氣(qi)溫過低，應先經加熱(re)后方可進(jin)(jin)行(xing)防腐工(gong)作，此外，不準在雨、霧、雪和(he)大(da)風中進(jin)(jin)行(xing)涂抹作業(ye)。
4. 瀝青絕緣防(fang)腐(fu)層的質量檢查
施工質量應滿(man)足下列要求：
瀝青底(di)漆不得(de)有空白(bai)、凝塊和(he)滴落等缺(que)陷，瀝青膠(jiao)結(jie)(jie)(jie)材料各層(ceng)間不得(de)有氣孔、裂紋、凸瘤和(he)落入雜物(wu)等缺(que)陷，加強(qiang)包扎(zha)層(ceng)應(ying)全部與瀝青膠(jiao)結(jie)(jie)(jie)材料緊密結(jie)(jie)(jie)合，不得(de)形成空泡(pao)和(he)皺褶。
用(yong)電火花檢(jian)驗(yan)器(qi)檢(jian)查(cha)防(fang)(fang)腐層(ceng)(ceng)的(de)絕緣性能(neng)，檢(jian)查(cha)時的(de)電壓：普通(tong)防(fang)(fang)腐層(ceng)(ceng)為12kV,加強(qiang)防(fang)(fang)腐層(ceng)(ceng)為24kV,特加強(qiang)防(fang)(fang)腐層(ceng)(ceng)為36kV.若有電火花擊穿處，則(ze)為不合格。
防腐(fu)層黏著力質量好壞(huai)的檢(jian)查，至少(shao)每500m應檢(jian)查一處。具體方法：在防腐(fu)層上(shang)切一夾角為(wei)45°~60°的叉(cha)口，并以角尖揭(jie)開，若防腐(fu)層不(bu)脫(tuo)離(li)管(guan)(guan)面或僅以小塊脫(tuo)落，而(er)大部分防腐(fu)層仍留在管(guan)(guan)子表面上(shang)，即認為(wei)合格。檢(jian)查完畢后，接口處應及時修復。
