1. 管道介質類別代號

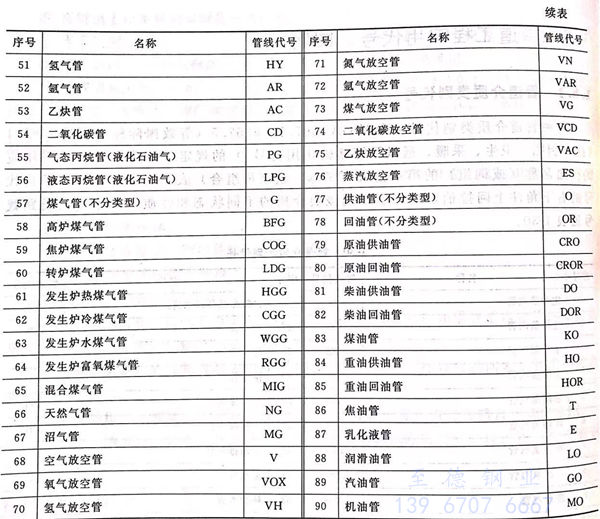

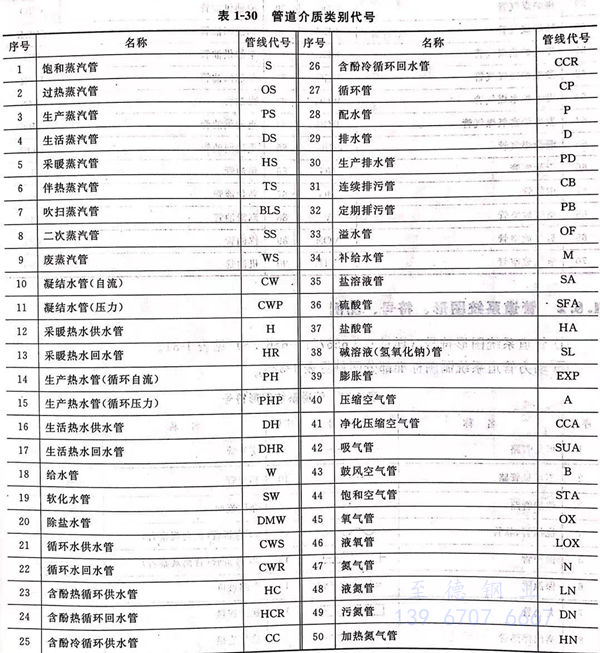

   各(ge)種管(guan)(guan)道介質(zhi)類別(bie)代(dai)號(hao)(hao)可參照GB 6567.1~6567.5(等效國際標準 ISO 4067/1《技術制圖－衛生(sheng)、采暖、通風(feng)及管(guan)(guan)路輸送(song)用符號(hao)(hao)》）的(de)(de)規定，管(guan)(guan)路介質(zhi)代(dai)號(hao)(hao)用相應(ying)的(de)(de)英語(yu)名稱（或詞組）的(de)(de)第一位大寫字(zi)母(mu)（或字(zi)母(mu)組合）表示，必要(yao)時可在類別(bie)代(dai)號(hao)(hao)的(de)(de)右下角注上(shang)阿拉伯數(shu)字(zi)，以(yi)區別(bie)該類介質(zhi)的(de)(de)不同狀(zhuang)態和性質(zhi)。管(guan)(guan)道介質(zhi)類別(bie)代(dai)號(hao)(hao)見表1-30。

2. 管道系統圖形(xing)、符號、圖例

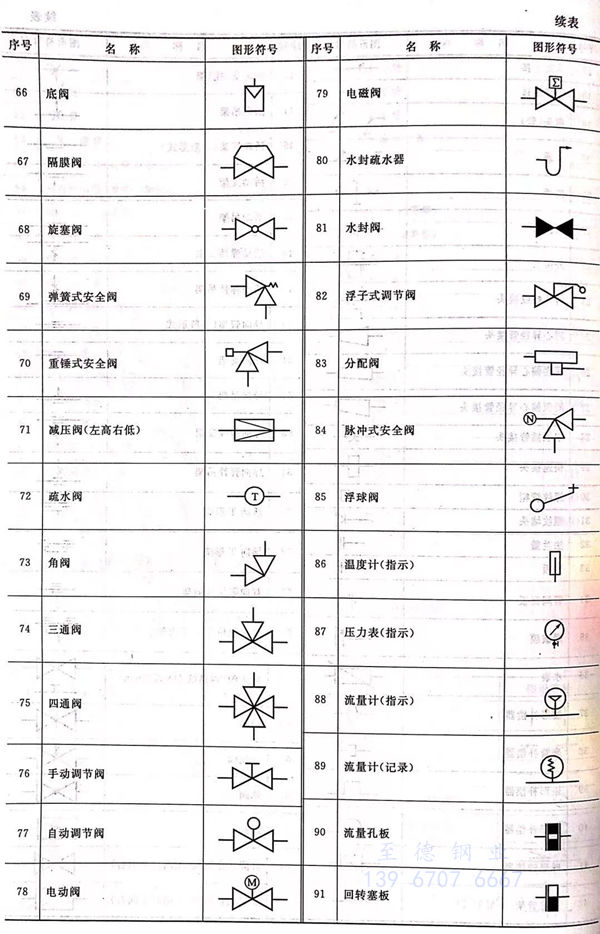

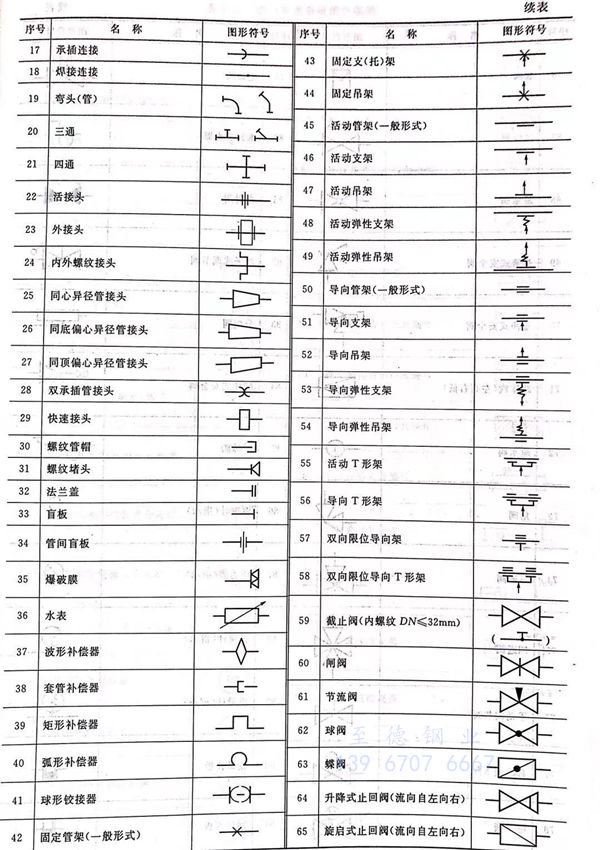

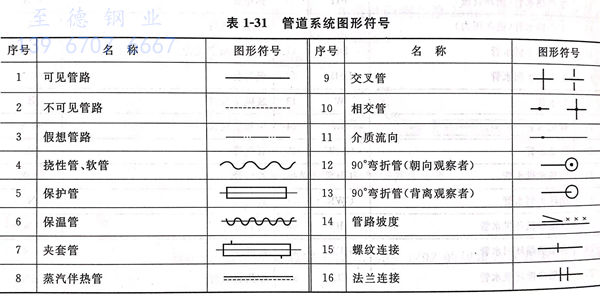

  ①. 管道系統圖(tu)形(xing)符號（詳見(jian) GB 6567.1~6567.5）見(jian)表 1-31。

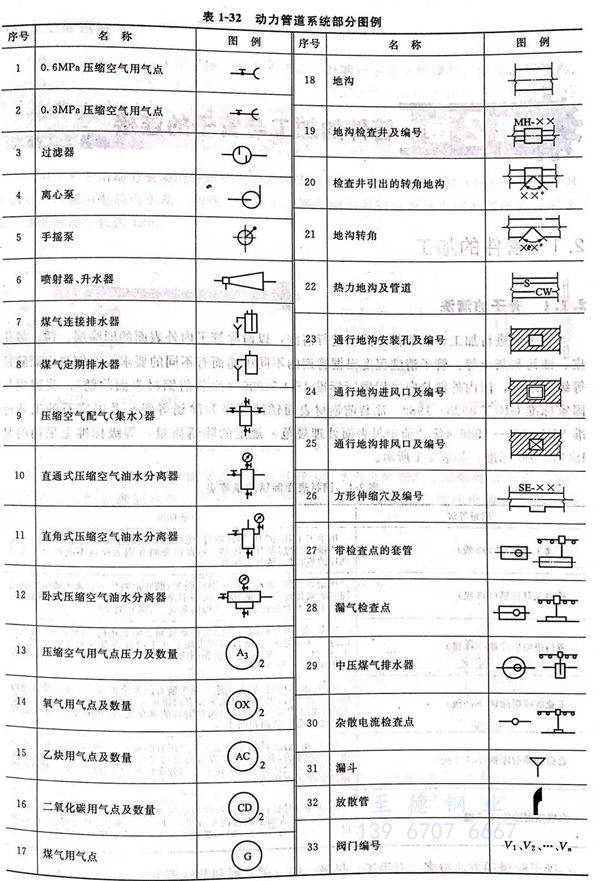

  ②. 動力管道系統(tong)制(zhi)圖標準部分圖例見表 1-32 。
