不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

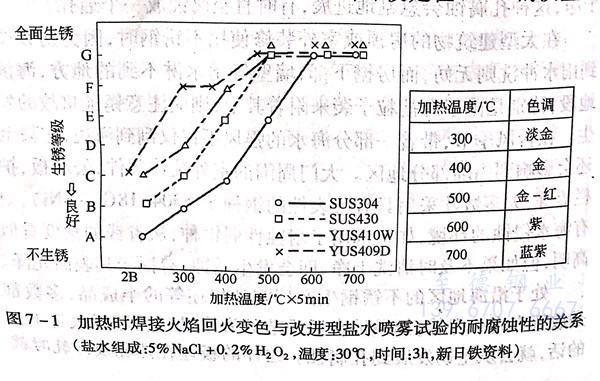

  在大氣中，由(you)于加(jia)(jia)熱產生回火(huo)變(bian)色與耐腐(fu)蝕性的(de)(de)(de)關(guan)(guan)系(xi)如圖7-1所示。試驗材料(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和YUS409D(11Cr-0.2Ti).表面是(shi)2B精加(jia)(jia)工方(fang)式（退火(huo)→采(cai)取(qu)酸洗(xi)工藝除掉(diao)氧化薄膜→使(shi)用平(ping)整軋機（Skinmill)校平(ping)）為基準，經300~700℃加(jia)(jia)熱后(hou)，使(shi)用5%NaCl+0.2%H2O2水(shui)溶液，溫度30℃,進行3h噴霧后(hou)，按試驗材料(liao)表面的(de)(de)(de)生銹狀態，進行耐腐(fu)蝕性評價。隨(sui)著(zhu)加(jia)(jia)熱溫度的(de)(de)(de)上(shang)升，其色調由(you)淡金色向藍(lan)紫色轉變(bian)，從圖7-1的(de)(de)(de)結(jie)果可見(jian)，即便是(shi)在300℃的(de)(de)(de)淡金色回火(huo)色調中亦屬生銹。還可以看出(chu)，隨(sui)著(zhu)溫度的(de)(de)(de)上(shang)升，任何鋼種的(de)(de)(de)氧化都加(jia)(jia)快(kuai)，到(dao)500℃時，試料(liao)的(de)(de)(de)含(han)(han)鉻(ge)（Cr)量(liang)越高，越不易(yi)生銹，而到(dao)600℃時，變(bian)得與含(han)(han)鉻(ge)（Cr)量(liang)無關(guan)(guan)，這些(xie)鋼種均全面生銹。

   在焊接時，如(ru)果使用氬（Ar)等惰性氣(qi)體進(jin)行(xing)充(chong)分的保護(hu)，則可以防止上述現象(xiang)發生(sheng)。當發生(sheng)上述氧(yang)化(hua)物時，有必要(yao)進(jin)行(xing)磨削或酸洗，將氧(yang)化(hua)物完全(quan)除(chu)掉。
