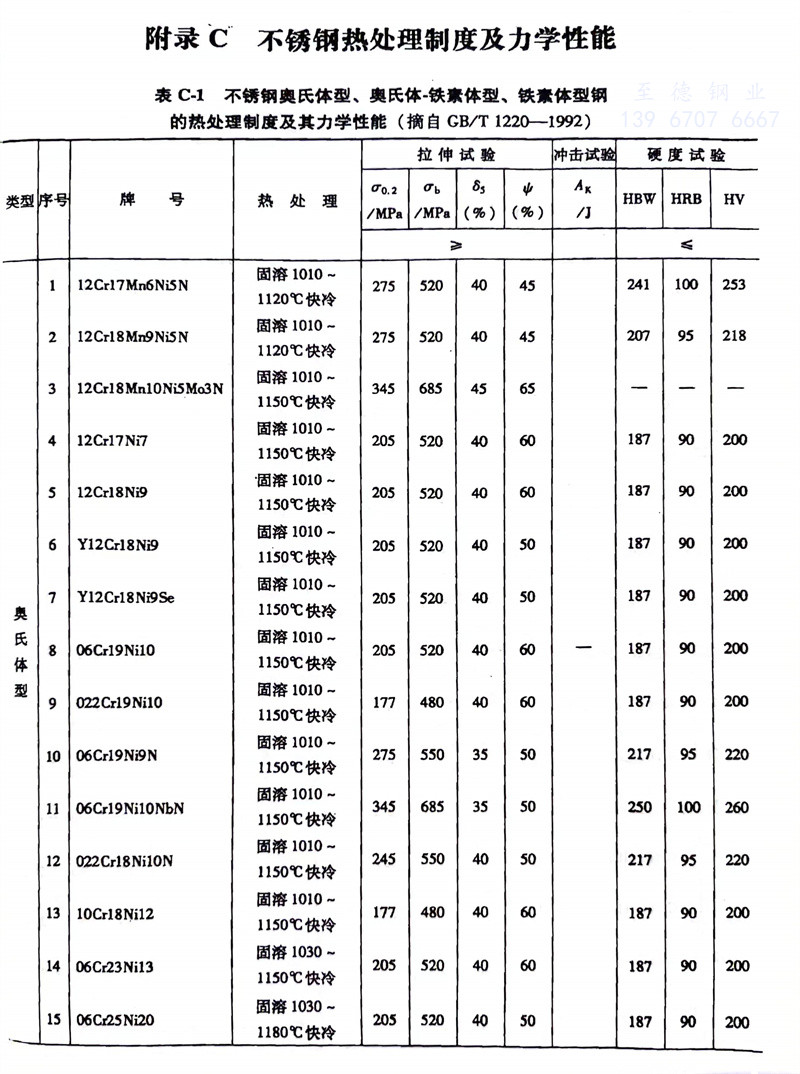

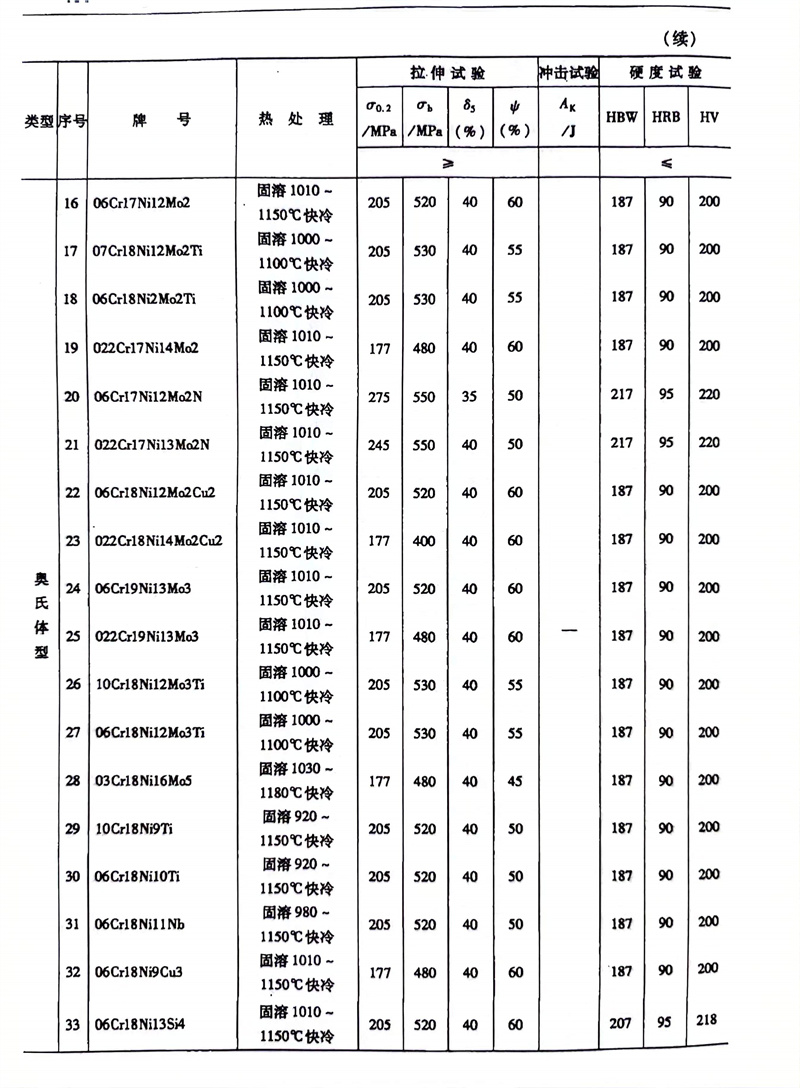

奧氏(shi)體(ti)不(bu)銹鋼、雙相不(bu)銹鋼、鐵素體(ti)不(bu)銹鋼的熱處理制度及其力學性能對(dui)照表(biao)

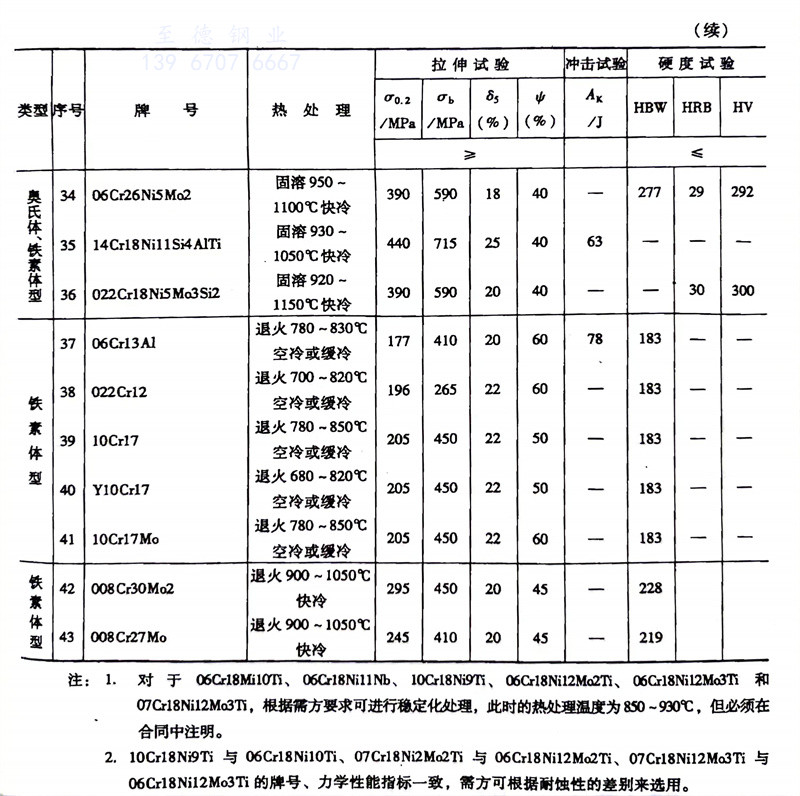

注: 1.對于(yu) 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方(fang)要(yao)求可(ke)進行(xing)穩定化處(chu)理,此時的熱處(chu)理溫度為850~930℃,但(dan)必須在合(he)同中注明(ming)。
2. 10Cr18Ni9Ti 與(yu)(yu) 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與(yu)(yu) 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與(yu)(yu) 06Cr18Ni12Mo3Ti 的牌號、力學性能指標一(yi)致,需方(fang)可根(gen)據耐蝕性的差別來選用(yong)。
