022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹鋼，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

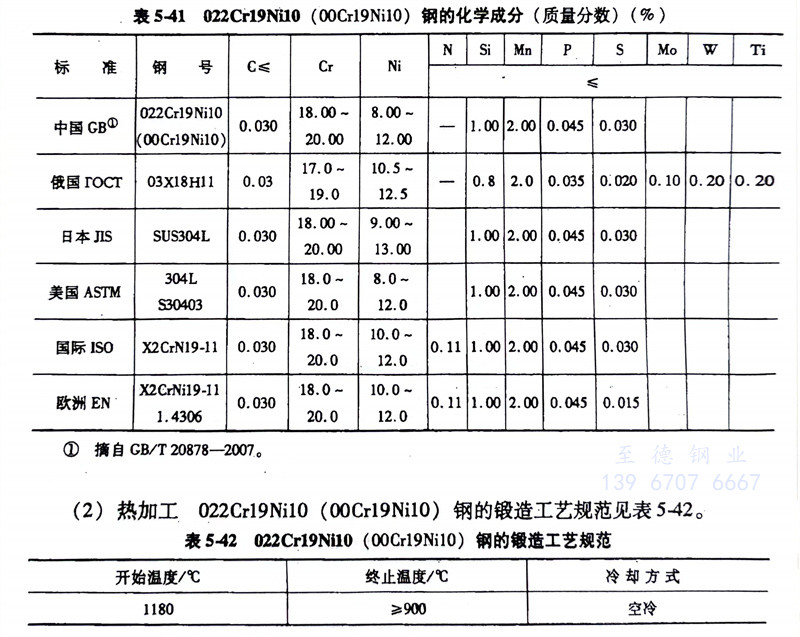

（1）化學成分：香蕉視頻app蘋果:022Cr19Ni10、1.4306、S30403、304L不銹鋼的化學(xue)成(cheng)分見(jian)表5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不銹鋼的鍛(duan)造工藝(yi)規范見(jian)表5-42。

（3）預備熱處理： 預備熱(re)處理的過程如(ru)下：

      a. 冷拉(la)坯料退(tui)火：970℃水(shui)冷。

      b. 冷拉(la)材(cai)中間退火(huo)：850℃水(shui)冷。

      c. 消除加工應力(li)退火：300～350℃，保溫1～2h，空冷(leng)。

（4）固(gu)溶處(chu)理: 1050～1100℃水冷或(huo)空冷，硬(ying)度≤201HBW。

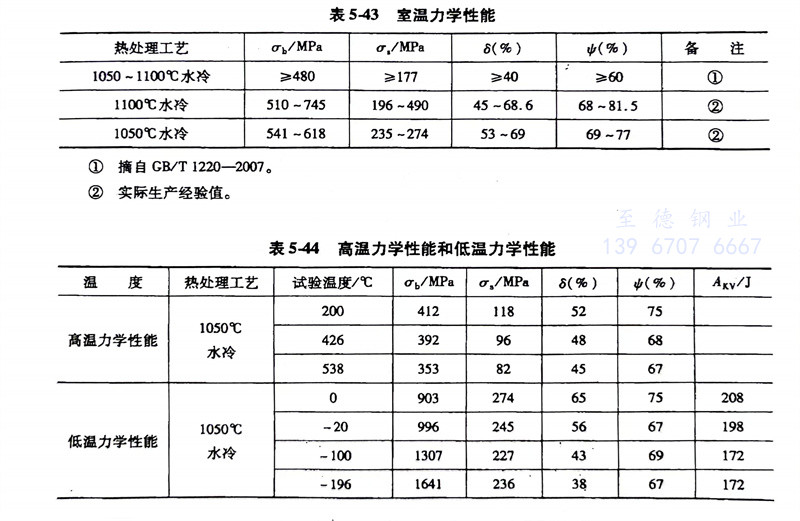

（5）力學性能：022Cr19Ni10、1.4306、S30403、304L不銹鋼的(de)力學性能見表(biao)5-43和表(biao)5-44。

（6）工(gong)藝性能： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼具有(you)良(liang)好的(de)冷、熱(re)(re)加(jia)(jia)工性能，可采(cai)用通用的(de)各種(zhong)冷、熱(re)(re)加(jia)(jia)工工藝，但冷加(jia)(jia)工較易產生加(jia)(jia)工硬化，變形量過大，應作中間退火處理，以利于進一(yi)步加(jia)(jia)工。

（7）焊(han)接： 焊接(jie)性(xing)能(neng)良好，焊后不需進行熱(re)處理。此鋼用(yong)電弧焊、氬(ya)弧焊后有良好的(de)耐蝕性(xing)，不出現(xian)刀口狀腐蝕，建議采用(yong)A002焊條。

（8）耐蝕性： 022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼(gang)在鹽(yan)中的耐腐蝕數(shu)據如下

      a. 在(zai)硝銨（任何(he)濃度(du)(du)、溫(wen)(wen)度(du)(du)）、硫(liu)銨（濃度(du)(du)10％，室溫(wen)(wen)）、硫(liu)酸(suan)鎂（任何(he)濃度(du)(du)、溫(wen)(wen)度(du)(du)）、過硫(liu)酸(suan)鉀（濃度(du)(du)5％，溫(wen)(wen)度(du)(du)34℃）和磷酸(suan)鈉（濃度(du)(du)5％，溫(wen)(wen)度(du)(du)15.6℃）介質(zhi)條(tiao)件下無腐蝕。

      b. 在硝酸(suan)(suan)鈉（濃(nong)度53％、溫(wen)度29.5℃）和碳酸(suan)(suan)鈉（濃(nong)度10％、溫(wen)度15.6℃）中(zhong)腐蝕極微（＜0.0007mm/a）。
