12Cr18Ni9、1Cr18Ni9、1.4325、302不銹(xiu)鋼是歷史最悠久的奧氏體型不銹(xiu)鋼，在固溶態具有良好的塑性、韌性和冷加工性能。此鋼對強氧化性酸（濃度≤65％硝酸）具有優越的耐蝕性，對堿性溶液及大部分有機酸和無機酸亦有一定的耐蝕性。焊接后其耐蝕性比含鈦、鈮不銹鋼和低碳、超低碳18-8型不銹鋼差。經冷加工后具有高的強度，但伸長率比12Cr17Ni7（1Cr7Ni7）鋼稍差。主要用于對耐蝕性和強度要求不高的結構件和焊接件。這種鋼經過熱處理（1050～1100℃，在水中或空氣中淬火）后，呈單相奧氏體組織，因此在強磁場中不產生磁感應，適宜制作無磁模具和無磁部件。但在敏化態或焊后，具有晶間腐蝕傾向，不宜作焊接結構材料。

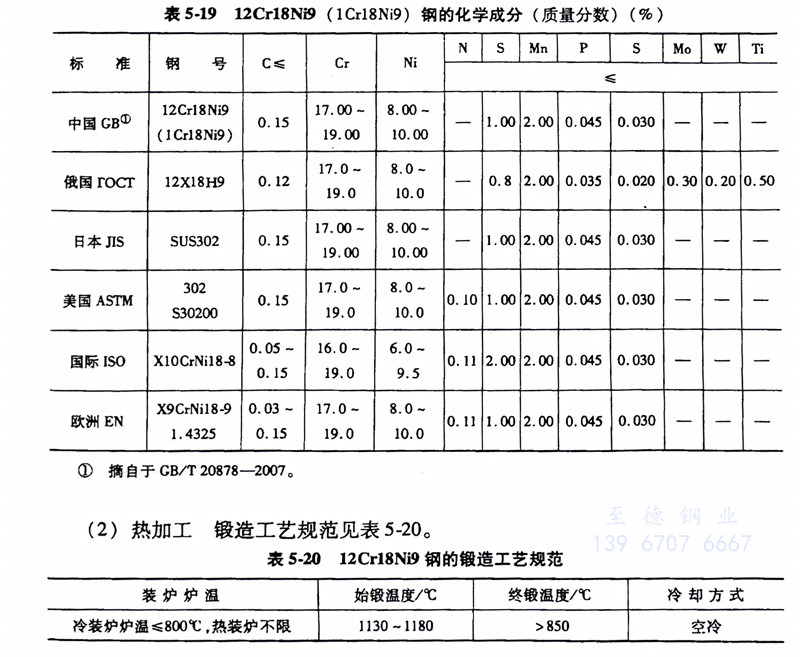

（1）化學成(cheng)分(fen):   12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼(gang)的化學成分見表5-19。

（2）熱加工:   12Cr18Ni9、1Cr18Ni9、1.4325、302不(bu)銹(xiu)鋼鍛造工藝規范見表5-20。

        由于鋼的(de)導(dao)熱性差(cha)，故應均勻加(jia)熱，鍛壓時宜(yi)選用(yong)較大的(de)壓下量和高(gao)的(de)終鍛溫度，以獲得較好的(de)力學性能，減小(xiao)形成裂紋的(de)可(ke)能性。

（3）預(yu)備熱處(chu)理:  預備熱處理的(de)過程(cheng)如下：

        a. 冷(leng)拉坯料退(tui)火(huo)：970℃，水冷(leng)。

        b. 冷(leng)拉材(cai)中間(jian)退火(huo)：850℃，水冷(leng)。

        c. 消除(chu)加工應力退火(huo)：300～350℃，保溫1～2h，空冷。

（4）固(gu)溶(rong)、時(shi)效熱(re)處理:   過程如(ru)下：

        a. 固溶處(chu)理：1050～1150℃，水冷，獲得奧(ao)氏體組織。

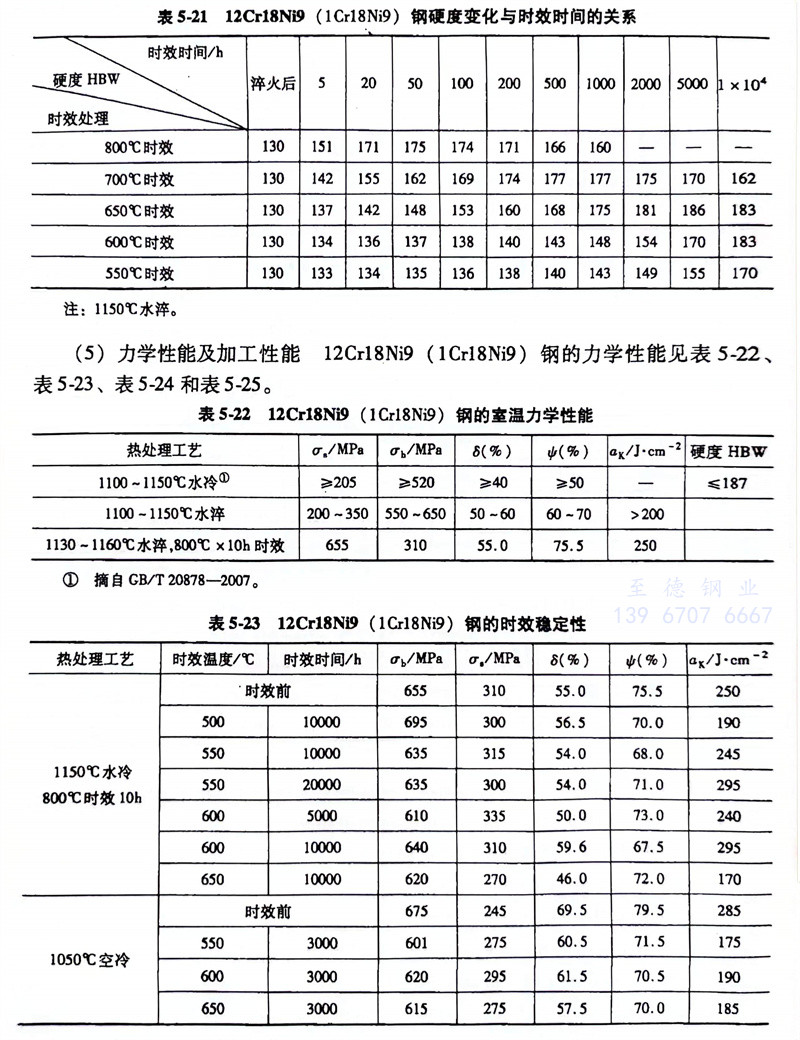

        b. 時(shi)效處理：800℃×10h或700℃×20h，獲得奧氏體＋碳化物(wu)組織，硬度變(bian)化和時(shi)效時(shi)間的關系見表5-21。

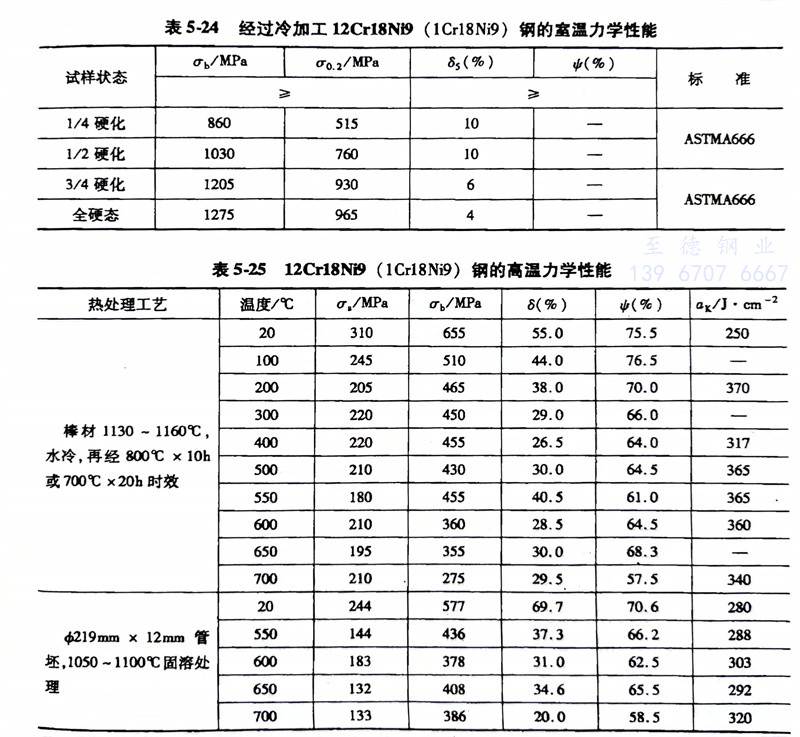

（5）力(li)學性能及加工性能:  12Cr18Ni9（1Cr18Ni9）302不銹鋼的力(li)學性能見表(biao)(biao)5-22、表(biao)(biao)5-23、表(biao)(biao)5-24和(he)表(biao)(biao)5-25。

        12Cr18Ni9、1Cr18Ni9、1.4325、302不(bu)銹鋼冷變形性(xing)能良(liang)好(hao)，可(ke)(ke)以(yi)進行(xing)各種(zhong)冷加工，如彎曲、卷(juan)邊、折疊等，并具有良(liang)好(hao)的深(shen)沖(chong)性(xing)能；焊(han)接性(xing)好(hao)，可(ke)(ke)以(yi)進行(xing)各種(zhong)方法的焊(han)接，薄板宜采用氬弧(hu)焊(han)，焊(han)后(hou)不(bu)需(xu)要進行(xing)熱(re)處(chu)理。

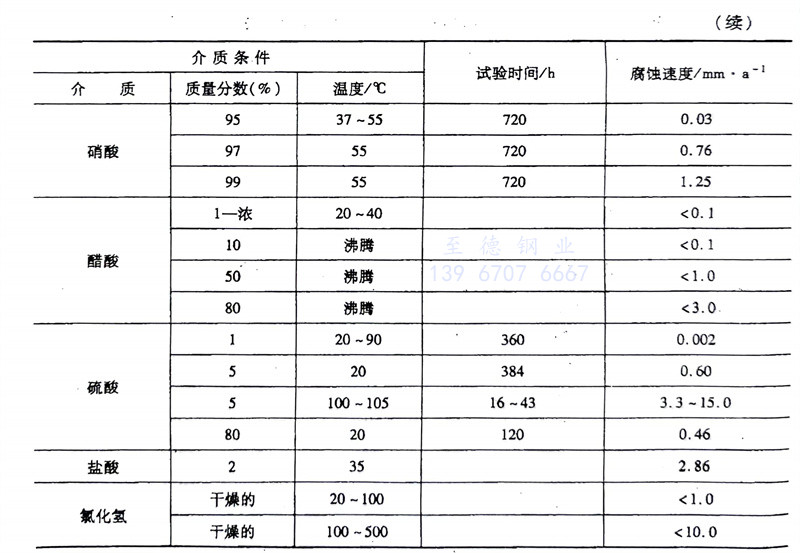

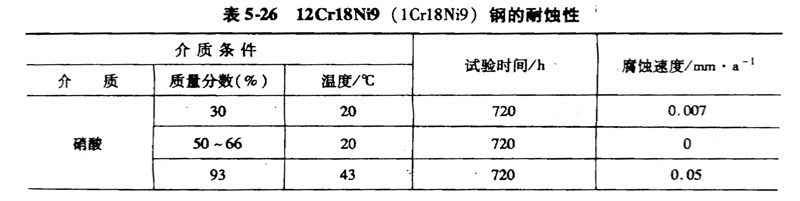

（6）耐蝕性:  12Cr18Ni9、1Cr18Ni9、1.4325、302不銹(xiu)鋼的耐蝕性見表5-26。
