12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼是亞穩定奧氏體不銹鋼，是最易冷變形強化的鋼經冷加工后有高的強度和硬度，并仍保留足夠的塑韌性，在弱介質中具有良好的耐蝕性。主要用于制造以冷狀態承受較高載荷，又能減輕裝備重量和不生銹的設備和零件，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

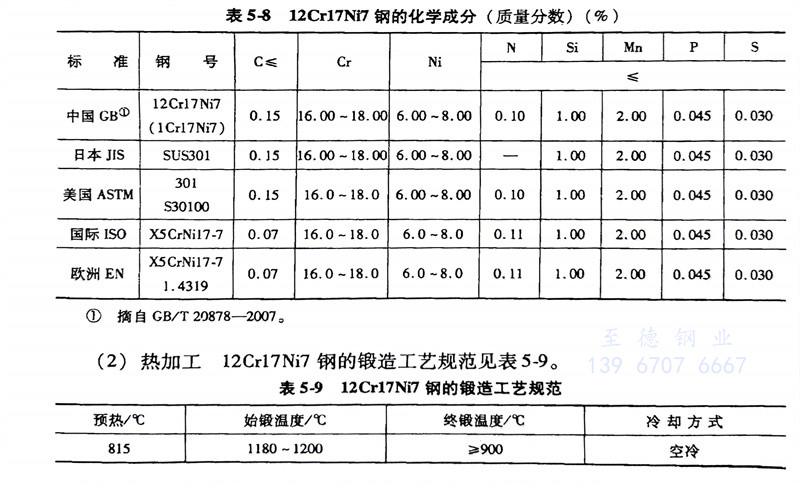

（1）化學成分: 12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的化學成分見表5-8。

（2）熱加工:  12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的鍛造工藝規范見表5-9。

（3）預備熱處理:  消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶(rong)熱處理:  1010～1150℃，快冷，硬度≤187HBW。

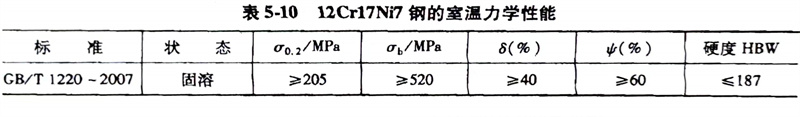

（5）力(li)學性能: 12Cr17Ni7不銹(xiu)鋼(gang)的室溫力學(xue)性能見表5-10。

（6）耐蝕性: 在弱介質中（大氣條件下）具有良好的耐蝕性。

（7）加(jia)工(gong)性(xing)能：冷(leng)變形性能(neng)良(liang)好(hao)(hao)，可(ke)以(yi)進行(xing)(xing)各(ge)種加(jia)(jia)工(gong)，如彎曲、卷(juan)邊(bian)、折疊等，并具有良(liang)好(hao)(hao)的深沖(chong)性能(neng)和(he)較好(hao)(hao)的切削加(jia)(jia)工(gong)性能(neng)。焊接(jie)性很好(hao)(hao)，可(ke)以(yi)用(yong)各(ge)種方(fang)法(fa)進行(xing)(xing)焊接(jie)，焊后不需進行(xing)(xing)熱(re)處理。
