目前列入國家標準的Cr21型雙相不銹鋼僅有12Cr21Ni5Ti。
一、12Cr21Ni5Ti雙相不銹鋼簡(jian)介
12Cr21Ni5Ti（原牌號為 1Cr21Ni5Ti）已納入GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21833等標準中（化學成分見表7-1）。該牌號材料包括鋼棒、鋼板、無縫鋼管等。該鋼最早由前蘇聯在20世紀60年代開發，1961年納入標準（TOCT5632-61），1972年又對其進行了修訂，TOCT5632-72將0Cr21Ni5Ti鋼的Cr、Ni含量提高，鋼號改為0Cr22Ni6Ti（化學成分見表7-5），中國經研制后、1975年納人GB 1220-75標準，該鋼種是為了節鎳，代替1Cr18Ni9Ti而設計的，有較好的力學性能，特別是強度較高。
二、12Cr21Ni5Ti雙相不銹(xiu)鋼(gang)的化(hua)學成(cheng)分(fen)和(he)顯(xian)微組織
Cr21型化學(xue)成分(fen)見表7-1或表7-5。此鋼在500～600℃短時(shi)加(jia)熱出現(xian)脆性，這一溫度范(fan)圍與(yu)鐵素(su)體(ti)固溶(rong)體(ti)的彌散硬化溫度范(fan)圍［析出（Ni，Cr，Fe）3（Ti，Al）相(xiang)］和鐵素(su)體(ti)固溶(rong)體(ti)的兩相(xiang)分(fen)離溫度范(fan)圍（475℃脆性）部(bu)分(fen)疊加(jia)，有可能是這一溫度范(fan)圍強化效果(guo)最顯(xian)著的原因(yin)；為(wei)了防止這一現(xian)象，采用控制鋼中 Ti不大于0.5％，殘(can)余Al不大于0.08％的方法，收到了明顯(xian)的效果(guo)。
經950～1050℃固溶處理后，Cr21型(xing)(xing)雙相(xiang)不(bu)銹鋼(gang)中的鐵素體(ti)量(liang)為55％～70％。提高(gao)淬火溫度，使鐵素體(ti)量(liang)增多(duo)，當(dang)組織中奧(ao)氏(shi)體(ti)量(liang)不(bu)少于20％～25％時(shi)仍為細晶組織，只有(you)當(dang)奧(ao)氏(shi)體(ti)相(xiang)消失(shi)時(shi)，晶粒(li)才(cai)會粗化。由于兩相(xiang)組織阻止了晶粒(li)急劇長大，因此(ci)在少量(liang)變形后再加熱時(shi)，雙相(xiang)不(bu)銹鋼(gang)沒有(you)晶粒(li)急劇長大傾向，這也是這種(zhong)類型(xing)(xing)鋼(gang)的特征(zheng)之(zhi)一。
Cr21型雙(shuang)相不(bu)銹(xiu)鋼在400～500℃范圍(wei)內長期保溫，出現475℃脆性；600～750℃短期時效(xiao)后的(de)(de)塑(su)性降低是由于碳化物(wu)的(de)(de)析(xi)出而使合金元(yuan)素(su)貧化的(de)(de)奧氏體產(chan)生馬氏體轉(zhuan)變的(de)(de)結(jie)果(guo)；650～700℃長期保溫的(de)(de)脆化則(ze)與α相的(de)(de)析(xi)出有關(guan)。

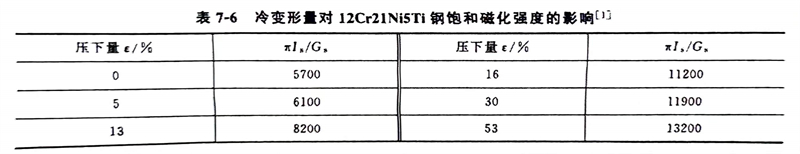

Cr21型(xing)雙相不銹鋼中的(de)(de)奧(ao)氏體是亞穩(wen)定(ding)的(de)(de)，在(zai)冷(leng)變(bian)(bian)形過程中也(ye)會(hui)產生馬(ma)氏體轉變(bian)(bian)（γ-am），即(ji)使在(zai)小變(bian)(bian)形量后，飽和磁化強(qiang)度(du)也(ye)會(hui)顯著增加，見表(biao)7-6。但是加熱到150℃即(ji)可以(yi)抑制(zhi)馬(ma)氏體轉變(bian)(bian)，這提(ti)(ti)供了采(cai)用溫軋(ya)工藝以(yi)提(ti)(ti)高軋(ya)制(zhi)變(bian)(bian)形量的(de)(de)條件。
三、12Cr21Ni5Ti雙相不銹鋼的性(xing)能
這(zhe)類鋼(gang)(gang)中(zhong)(zhong)增加(jia)了(le)鈦的含量，與(yu)022Cr19Ni5Mo3Si2N 鋼(gang)(gang)相(xiang)比，提高了(le)鋼(gang)(gang)的耐(nai)晶間(jian)腐蝕(shi)能力(li)和(he)耐(nai)應力(li)腐蝕(shi)的能力(li)。由于這(zhe)類鋼(gang)(gang)中(zhong)(zhong)鉻當量與(yu)鎳當量的比值(zhi)選擇適當，在高溫加(jia)熱后仍能保留較(jiao)大量的奧(ao)(ao)氏體(ti)組織(zhi)，還能在冷卻過程中(zhong)(zhong)生成(cheng)二(er)次奧(ao)(ao)氏體(ti)，結果鋼(gang)(gang)中(zhong)(zhong)奧(ao)(ao)氏體(ti)總(zong)的體(ti)積(ji)分數(shu)不(bu)低于30％～40％，使鋼(gang)(gang)具有(you)良好的耐(nai)晶間(jian)腐蝕(shi)的能力(li)。
四(si)、12Cr21Ni5Ti雙相不銹鋼的用途
12Cr21Ni5Ti雙相不(bu)銹鋼代替1Cr18Ni9Ti鋼使用，多用來制造既耐氧化性酸的腐蝕（例如硝酸），又要求有較高強度的設備和部件，用來制造化學工業、食品工業等耐酸腐蝕的容器和部件，特別適用于制造航空發動機殼體和火箭發動機燃燒室外壁。
