40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼是含鉻、硅、鉬的馬氏體耐(nai)熱鋼，GB/T 20878-2007標準中相同類型的耐熱鋼有42Cr9Si2、45Cr9Si3。該鋼不屬于不銹鋼范圍，但在耐熱鋼中具有代表性，現予以介紹。該鋼經淬火、回火后使用。因含有鉬和硅，其高溫強度，抗蠕變性能及抗氧化性能比40Cr13（4Cr13）鋼高。該鋼淬透性好，淬火后在750℃左右仍能保持30HRC以上硬度。可用于制造進、排氣閥門，魚雷，火箭部件，預燃燒室，可在750℃以下長期使用。

一(yi)、化(hua)學成分

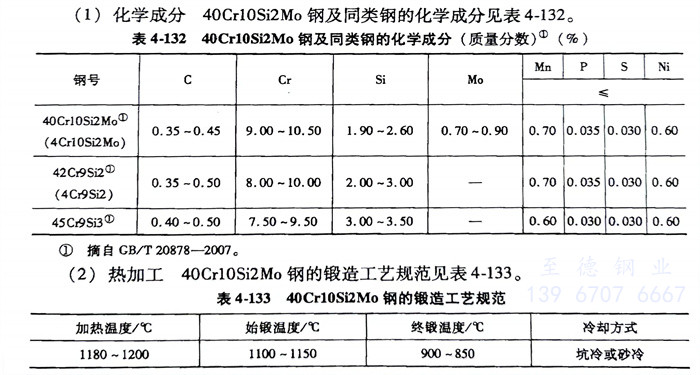

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼及同類鋼的化學(xue)成分見表4-132。

二、熱加工

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼的鍛造工藝規范見表4-133。

三、臨界點(dian)

   A_c1≈910~925℃、A_r1≈840~860℃

四、預備熱處理

   退(tui)火溫(wen)度為850～900℃，保溫(wen)4～6h，爐冷至500℃以下(xia)出爐空(kong)冷，退(tui)火后硬度為217～248HBW。

五(wu)、淬火及回火

   淬火溫(wen)度(du)1010～1040℃，油冷或空冷，硬度(du)為(wei)58～63HRC；回火溫(wen)度(du)為(wei)720～780℃，硬度(du)36～40HRC。

   高溫(wen)加熱時(shi)間不(bu)宜過長，以(yi)避(bi)免(mian)(mian)脫碳使表面(mian)硬度(du)降低，耐磨性變(bian)壞，同時(shi)可(ke)以(yi)避(bi)免(mian)(mian)含硅(gui)鋼易產生(sheng)晶粒長大的傾向。

六、工藝性能

   40Cr10Si2Mo（4Cr10Si2Mo）不銹(xiu)鋼的冷加工性能差，冷變形(xing)時必須預熱(re)（600～800℃)。

七、力學性(xing)能(neng)

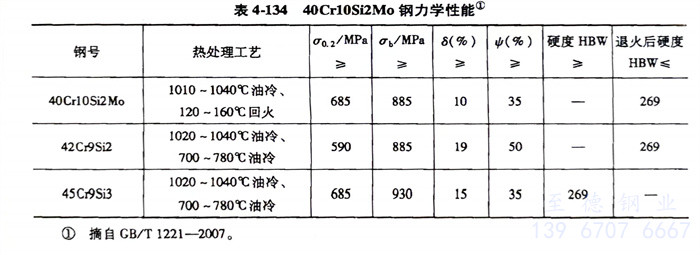

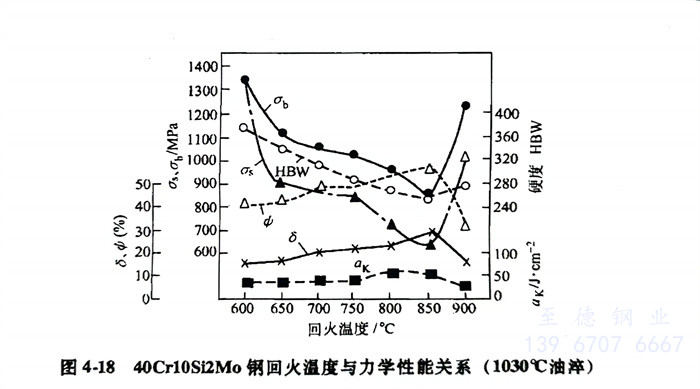

   40Cr10Si2Mo（4Cr10Si2Mo）不(bu)銹鋼淬火(huo)回火(huo)后的力學性能見表4-134和圖4-18。
