108Cr14Mo4V 不銹鋼是一種高碳高鉻馬(ma)氏體不銹鋼(gang)，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一、化學成分

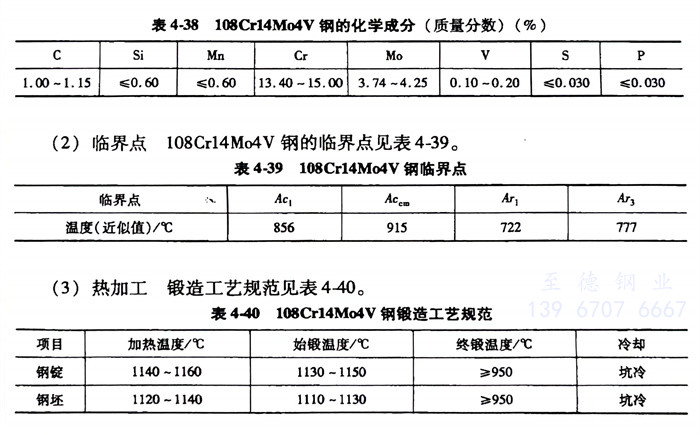

   108Cr14Mo4V 不(bu)銹(xiu)鋼的化學成分見表4-38。

二(er)、臨(lin)界點

   108Cr14Mo4V 不銹(xiu)鋼的臨界點見表4-39。

三(san)、熱加(jia)工

   108Cr14Mo4V 不銹鋼鍛造工藝規范見表4-40。

四、預備熱(re)處理

   退火：加熱溫度(du)為(wei)880～1000℃，保(bao)溫4～6h；爐冷(leng)至600℃保(bao)溫2～5h，出(chu)爐空冷(leng)，硬(ying)度(du)為(wei)197～241HBW。

五、淬火及回火

   108Cr14Mo4V 不銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

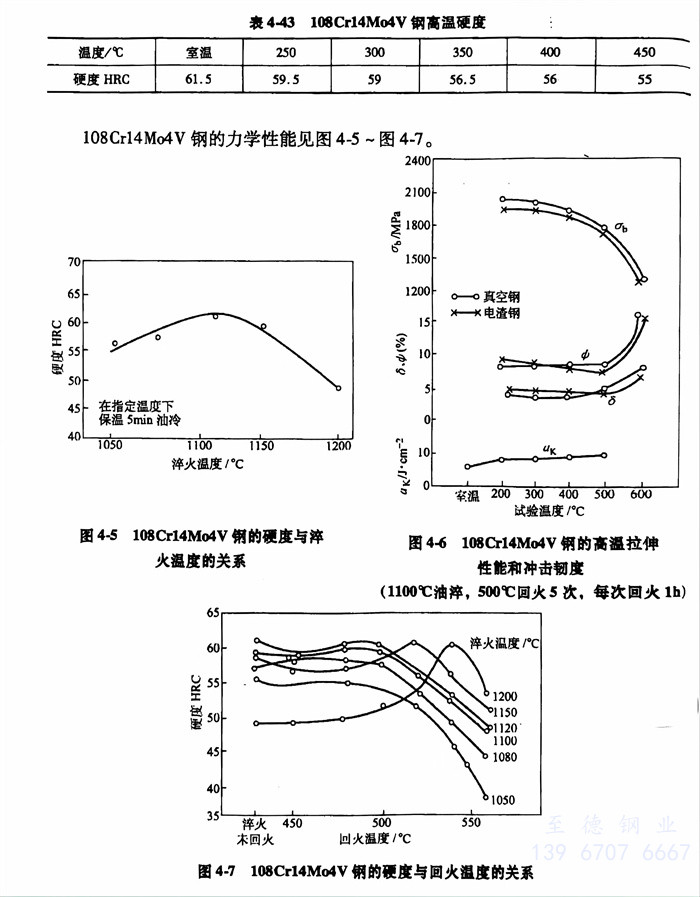

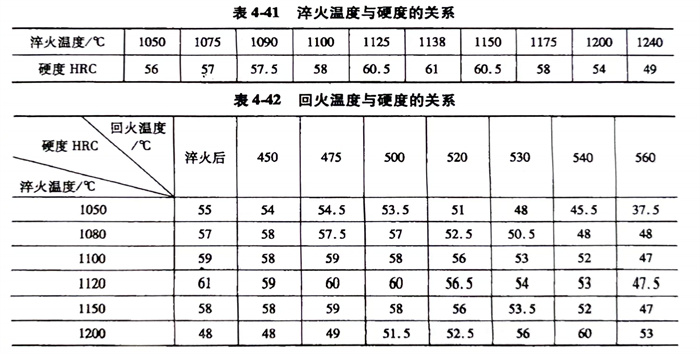

   淬火(huo)溫度、回火(huo)溫度與硬度的(de)關(guan)系(xi)分(fen)別見(jian)表(biao)4-41、表(biao)4-42。108Cr14Mo4V 不銹鋼高(gao)溫硬度見(jian)表(biao)4-43。
