Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化學成分(fen)

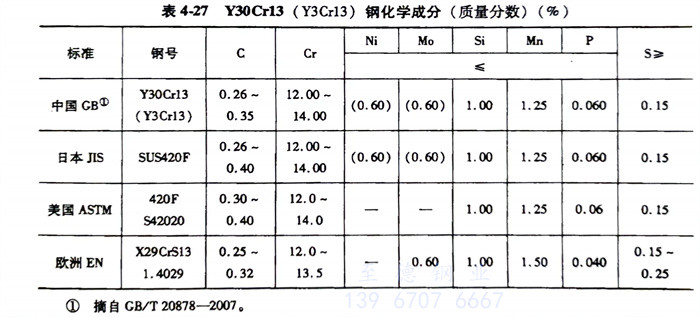

Y30Cr13（Y3Cr13）不銹鋼的(de)化學(xue)成分(fen)見表4-27。
二、預備熱處理(li)
退火溫度800～900℃，緩冷(leng)或(huo)750℃出爐(lu)快冷(leng)，硬(ying)度≤207HBW。
三、淬火及回火
淬火(huo)溫度(du)920～980℃，油(you)冷；回火(huo)溫度(du)600～750℃，快冷，硬度(du)217HBW。
四、力學性能

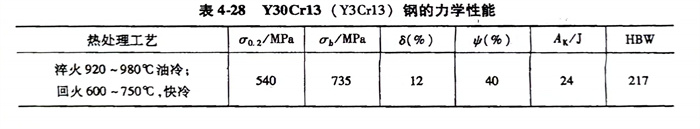

Y30Cr13（Y3Cr13）不銹鋼的力學性能見表4-28。
