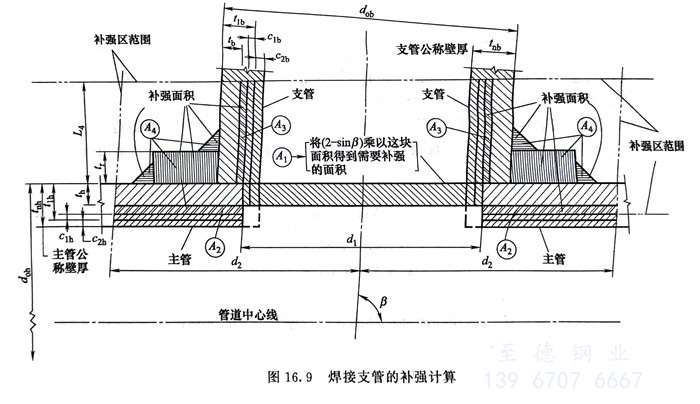

焊(han)接(jie)支管的補強計(ji)算在(zai)GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等規范中均有介紹。焊(han)接(jie)支管的補強計(ji)算如圖16.9所示(shi)。

  支管(guan)軸線(xian)與主(zhu)管(guan)軸線(xian)斜交的(de)結構形式，圖(tu)中(zhong)支管(guan)軸線(xian)與主(zhu)管(guan)軸線(xian)的(de)夾角β應(ying)介于45°～90°之間。主(zhu)管(guan)為焊(han)接管(guan)時，焊(han)縫(feng)應(ying)位于主(zhu)管(guan)的(de)斜下方(fang)。

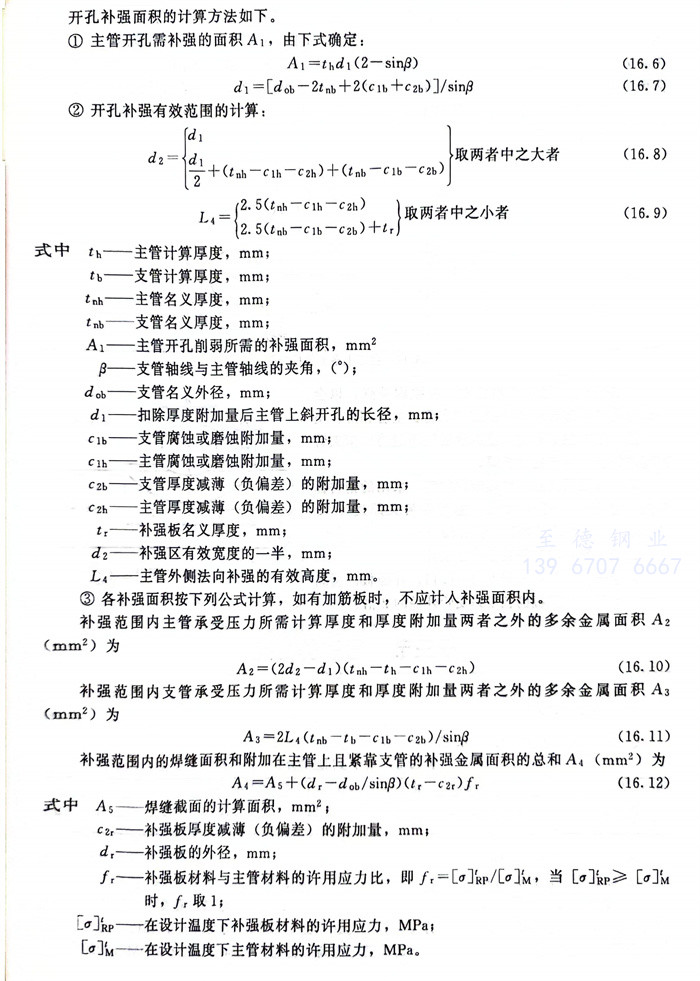

 開孔補強(qiang)面積的(de)計算方法如下：

   補強面(mian)積(ji)計(ji)算結果應符(fu)合下式規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

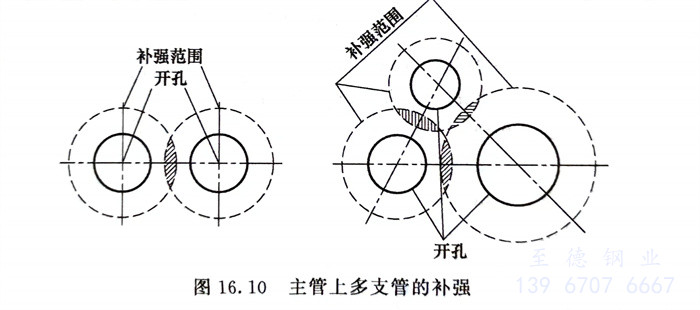

  主管上(shang)(shang)多支管的(de)(de)補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)，應(ying)(ying)符合下列規定：當主管上(shang)(shang)任意(yi)兩(liang)個(ge)或兩(liang)個(ge)以(yi)上(shang)(shang)相鄰(lin)開(kai)孔(kong)(kong)(kong)(kong)的(de)(de)中心距小于(yu)(yu)相鄰(lin)兩(liang)孔(kong)(kong)(kong)(kong)平均直徑的(de)(de)2倍，其補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)范圍重疊時(shi)，如圖(tu)16.10所(suo)示，這兩(liang)個(ge)或兩(liang)個(ge)以(yi)上(shang)(shang)的(de)(de)開(kai)孔(kong)(kong)(kong)(kong)必須按前面(mian)的(de)(de)敘述進行補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)計(ji)算，并采用聯(lian)合補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)方(fang)式進行補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)。采用聯(lian)合補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)時(shi)，總補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)面(mian)積(ji)不應(ying)(ying)小于(yu)(yu)各孔(kong)(kong)(kong)(kong)單獨補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)所(suo)需補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)面(mian)積(ji)之(zhi)和(he)，置于(yu)(yu)兩(liang)相鄰(lin)孔(kong)(kong)(kong)(kong)之(zhi)間的(de)(de)補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)面(mian)積(ji)至少(shao)應(ying)(ying)等(deng)于(yu)(yu)各孔(kong)(kong)(kong)(kong)所(suo)需補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)面(mian)積(ji)之(zhi)和(he)的(de)(de)50％，且此(ci)兩(liang)相鄰(lin)孔(kong)(kong)(kong)(kong)中心距至少(shao)應(ying)(ying)等(deng)于(yu)(yu)兩(liang)開(kai)孔(kong)(kong)(kong)(kong)平均直徑的(de)(de)1.5倍。在計(ji)算補(bu)(bu)(bu)強(qiang)(qiang)(qiang)(qiang)(qiang)(qiang)面(mian)積(ji)時(shi)，任何部分截(jie)面(mian)不得重復計(ji)入。

  管(guan)道(dao)開孔補(bu)強(qiang)的兩種方法(fa)：補(bu)強(qiang)圈補(bu)強(qiang)，以全熔(rong)透焊(han)縫將內部或外部補(bu)強(qiang)圈與支管(guan)、主管(guan)相焊(han)；整(zheng)體補(bu)強(qiang)，增加主管(guan)厚度，或以全熔(rong)透焊(han)縫將厚壁支管(guan)或整(zheng)體補(bu)強(qiang)鍛件與主管(guan)相焊(han)。

  采用補強圈(quan)補強時應(ying)(ying)遵守(shou)的規定：采用的鋼(gang)材標準抗拉強度Rm≤540MPa；主(zhu)管壁名義厚度δn≤38mm；補強圈(quan)厚度應(ying)(ying)不大于1.58δn。

工程應用：某管子支(zhi)管補(bu)強設計

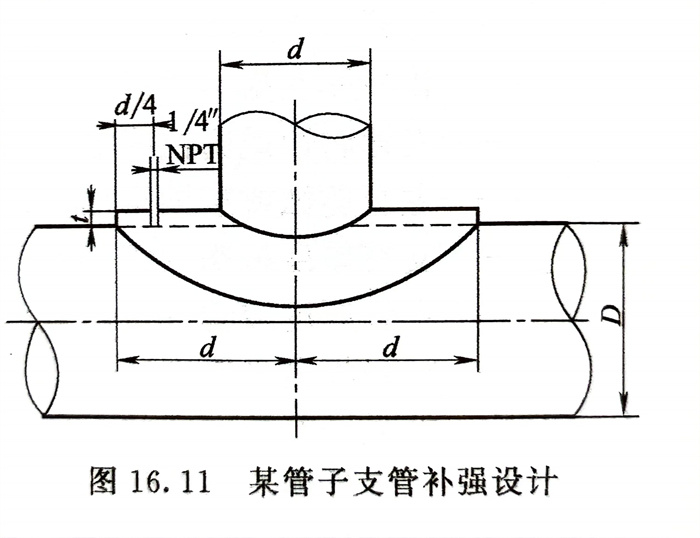

  某管子支管補(bu)強(qiang)設計見圖(tu)16.11，補(bu)強(qiang)板的材料(liao)與主管相同(tong)。補(bu)強(qiang)板的長度是支管外(wai)徑的2倍(bei)。
