一(yi)、公(gong)用工程軟管站的概(gai)念
①. 公用(yong)工(gong)程軟管(guan)(guan)站（有的(de)(de)也稱(cheng)(cheng)作軟管(guan)(guan)站、公用(yong)工(gong)程站等(deng)(deng)(deng)）是以吹掃、清(qing)洗、置換、維(wei)修和小范圍滅火等(deng)(deng)(deng)需(xu)要而設置的(de)(de)。公用(yong)工(gong)程站一般由管(guan)(guan)道、閥(fa)門(men)、軟管(guan)(guan)及其(qi)配套快速接頭等(deng)(deng)(deng)組成，其(qi)使(shi)用(yong)介質(zhi)(zhi)通(tong)常為蒸汽、氮(dan)氣(qi)、壓縮空氣(qi)（有的(de)(de)稱(cheng)(cheng)為工(gong)廠風）、清(qing)潔水。根(gen)據工(gong)藝需(xu)要以及公用(yong)工(gong)程站設置位置的(de)(de)不同，選用(yong)上述1～4種(zhong)介質(zhi)(zhi)的(de)(de)管(guan)(guan)線。
②. 在新建(jian)、改建(jian)、擴(kuo)建(jian)工程設計中均需(xu)考慮(lv)公(gong)用工程軟管站的設計。

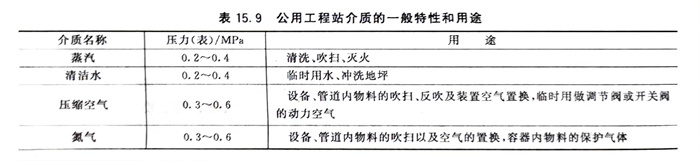

③. 公(gong)用工程站(zhan)介質的一般特性和用途(tu)見(jian)表15.9。
二、公(gong)用工(gong)程軟管站的布置(zhi)設計
①. 公用工(gong)程(cheng)軟管站的(de)設置區(qu)域(yu)、數量及服務介(jie)質由工(gong)藝專業確定，并標注在裝置總(zong)平面圖上。
②. 在(zai)裝置(zhi)(zhi)內(nei)的軟(ruan)管站通常選用15～20m長(chang)的軟(ruan)管。軟(ruan)管站的位置(zhi)(zhi)不應影響正常通行(xing)、操作和維修，如設在(zai)管廊的柱(zhu)旁(pang)、靠近平臺的欄桿處、塔壁旁(pang)邊等(deng)。
③. 在塔附近，軟管(guan)站可設置(zhi)在地面(mian)和(he)所(suo)有人孔的操(cao)作(zuo)平臺上(shang)。有的工(gong)程，每兩(liang)層設置(zhi)一公用工(gong)程站，設備頂(ding)平臺上(shang)一般需設置(zhi)一臺。
④. 在(zai)爐子附近，軟管(guan)站的設(she)計要(yao)(yao)求：圓筒爐，設(she)在(zai)地(di)面(mian)(mian)上(shang)和(he)主要(yao)(yao)操作平臺(tai)上(shang)；箱式爐，設(she)在(zai)地(di)面(mian)(mian)上(shang)和(he)主要(yao)(yao)操作平臺(tai)的一(yi)端；多室的箱式爐，設(she)在(zai)地(di)面(mian)(mian)上(shang)和(he)主要(yao)(yao)操作平臺(tai)的一(yi)端。
⑤. 換熱器(qi)和(he)泵區，應設在地面上(shang)靠近(jin)柱子處。
⑥. 在(zai)框架上，軟管站可設置在(zai)每(mei)層樓面(mian)上（或根(gen)據工藝(yi)的要求）。
⑦. 界區外軟(ruan)管站(zhan)(zhan)的(de)位(wei)置應(ying)設在(zai)需要(yao)的(de)地方，如泵房、汽車裝車或火車裝車站(zhan)(zhan)、界外管道的(de)吹(chui)掃口、置換接口附近，必(bi)要(yao)時可設在(zai)物(wu)料管道低點排(pai)凈口處。
⑧. 對于(yu)裝置(zhi)(zhi)(zhi)中間(jian)罐(guan)(guan)(guan)(guan)區(qu)(qu)(qu)，公用(yong)工(gong)程(cheng)站(zhan)應設置(zhi)(zhi)(zhi)在罐(guan)(guan)(guan)(guan)區(qu)(qu)(qu)圍(wei)(wei)堰外、罐(guan)(guan)(guan)(guan)區(qu)(qu)(qu)和(he)泵之間(jian)的(de)地面(mian)(mian)上(shang)、圍(wei)(wei)堤(di)四周靠罐(guan)(guan)(guan)(guan)附近(jin)的(de)地面(mian)(mian)上(shang)。對于(yu)大型罐(guan)(guan)(guan)(guan)區(qu)(qu)(qu)，也可在罐(guan)(guan)(guan)(guan)區(qu)(qu)(qu)圍(wei)(wei)堤(di)內罐(guan)(guan)(guan)(guan)與罐(guan)(guan)(guan)(guan)之間(jian)設置(zhi)(zhi)(zhi)公用(yong)工(gong)程(cheng)站(zhan)，以滿足15～20m半(ban)徑的(de)覆蓋面(mian)(mian)積。
⑨. 對多層(ceng)廠房和(he)框架(jia)，每層(ceng)上應設置公用工程軟管站。
三(san)、公用工程(cheng)軟管(guan)站管(guan)道配管(guan)設(she)計(ji)
①. 公用工程軟(ruan)管(guan)站的各類管(guan)道宜從管(guan)廊上總管(guan)的頂部引出(chu)。

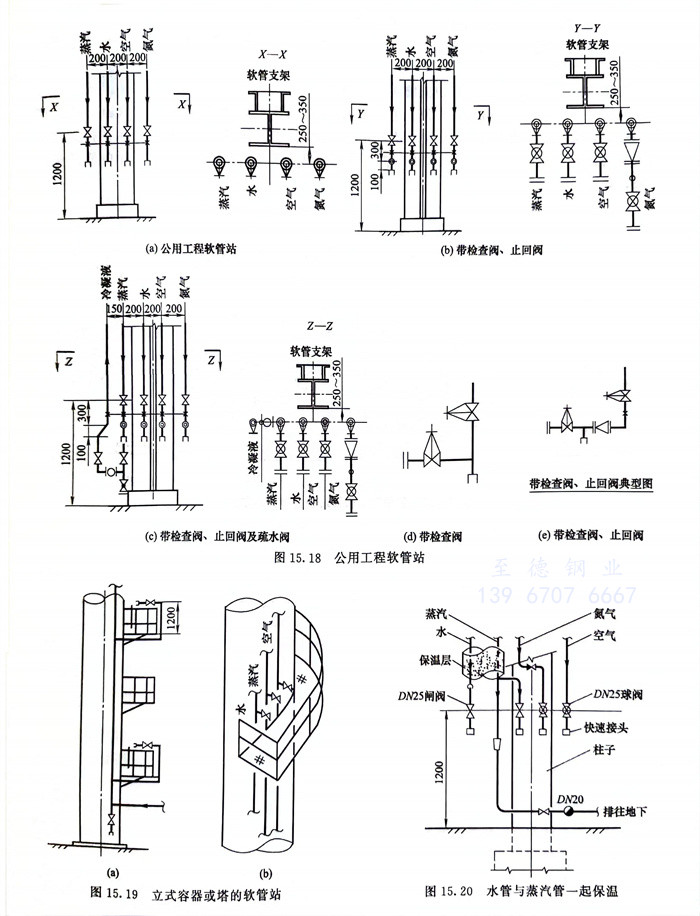

②. 公用工(gong)程軟(ruan)管站的切斷閥宜設(she)在操作平臺(tai)或地面以上(shang)1.2m處(chu)。如軟(ruan)管站高(gao)于管廊上(shang)的總管時，可參照塔平臺(tai)的軟(ruan)管站布置閥門，見圖15.18。
③. 立(li)式容器(qi)的(de)軟(ruan)管(guan)(guan)站(zhan)宜(yi)布置在(zai)立(li)式容器(qi)和它的(de)平臺之間(jian)的(de)空(kong)隙內(nei)，如圖15.19所(suo)示，其軟(ruan)管(guan)(guan)接(jie)頭應朝下安(an)裝，若條件允許可水(shui)平安(an)裝。但(dan)軟(ruan)管(guan)(guan)連(lian)接(jie)管(guan)(guan)不得(de)妨礙人孔蓋的(de)開啟。
④. 軟(ruan)管(guan)站的管(guan)道一般均為DN25，特殊要求除外。管(guan)子、管(guan)件、閥門等材(cai)料(liao)選(xuan)用(yong)應符合管(guan)道等級規(gui)(gui)定。與軟(ruan)管(guan)相連(lian)接(jie)宜(yi)采(cai)用(yong)快速(su)管(guan)接(jie)頭(tou)，各介(jie)質管(guan)道所用(yong)接(jie)頭(tou)的形式或規(gui)(gui)格宜(yi)有所區別。
⑤. 如(ru)果(guo)工藝或項目有要求，在某些介質的切(qie)斷閥(fa)(fa)前(qian)加裝止回(hui)閥(fa)(fa)。止回(hui)閥(fa)(fa)應安(an)裝在水(shui)平管(guan)道上。
⑥. 在寒冷地(di)區為了(le)防凍，宜將水管(guan)(guan)與(yu)蒸(zheng)汽(qi)管(guan)(guan)一起保(bao)溫，如(ru)圖15.20所(suo)示，使(shi)(shi)蒸(zheng)汽(qi)管(guan)(guan)起到伴管(guan)(guan)的(de)作用，但應(ying)使(shi)(shi)兩(liang)管(guan)(guan)之間(jian)保(bao)持適(shi)當(dang)間(jian)距，使(shi)(shi)水管(guan)(guan)不(bu)凍結亦不(bu)過熱。
⑦. 布(bu)置位(wei)置低于蒸(zheng)(zheng)汽(qi)(qi)(qi)總(zong)管(guan)(guan)(guan)軟管(guan)(guan)(guan)站的(de)蒸(zheng)(zheng)汽(qi)(qi)(qi)管(guan)(guan)(guan)，當項目有要(yao)求，可在(zai)其切斷閥(fa)(fa)前設(she)疏水(shui)閥(fa)(fa)組(zu)，隨(sui)時(shi)排放冷(leng)凝(ning)(ning)液(ye)(ye)(ye)。如工藝要(yao)求回收蒸(zheng)(zheng)汽(qi)(qi)(qi)冷(leng)凝(ning)(ning)液(ye)(ye)(ye)，即將(jiang)疏水(shui)閥(fa)(fa)組(zu)后(hou)管(guan)(guan)(guan)線(xian)引回蒸(zheng)(zheng)汽(qi)(qi)(qi)冷(leng)凝(ning)(ning)液(ye)(ye)(ye)總(zong)管(guan)(guan)(guan)。布(bu)置高于蒸(zheng)(zheng)汽(qi)(qi)(qi)總(zong)管(guan)(guan)(guan)的(de)軟管(guan)(guan)(guan)站的(de)蒸(zheng)(zheng)汽(qi)(qi)(qi)管(guan)(guan)(guan)不(bu)需設(she)疏水(shui)閥(fa)(fa)組(zu)。
四、軟管的(de)配置
①. 一個公(gong)用工程軟管站所(suo)配用的軟管數量(liang)：在無特殊要(yao)求下，可(ke)配用兩(liang)根(gen)，一根(gen)用于熱水、蒸汽，一根(gen)用于氮(dan)氣、壓(ya)縮(suo)空氣和水。
②. 在(zai)合適的(de)位置設置兩個軟管架(jia)，以便吊掛軟管、
③. 有(you)的裝置(zhi)(zhi)設計時，沒有(you)按每個(ge)公用工(gong)程(cheng)軟管(guan)站(zhan)配置(zhi)(zhi)一套(tao)軟管(guan)，而是每幾個(ge)公用工(gong)程(cheng)款(kuan)管(guan)站(zhan)配置(zhi)(zhi)一套(tao)軟管(guan)。
工程(cheng)(cheng)應(ying)用(yong)：公(gong)用(yong)工程(cheng)(cheng)軟管站(zhan)快(kuai)速接頭(tou)方位(wei)的設計

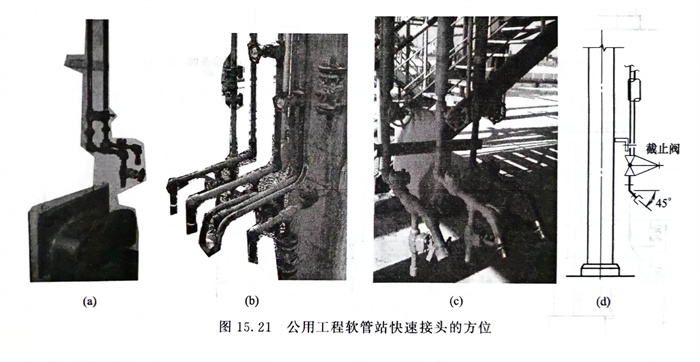

公用(yong)工程軟管站(zhan)快速接頭的方(fang)(fang)位(wei)，見圖15.21。有的工程設計(ji)成(cheng)了(le)圖15.21（a）、（b）所(suo)示(shi)(shi)的樣(yang)式，快速接頭的方(fang)(fang)向垂(chui)直向下(xia)，有的工程設計(ji)成(cheng)了(le)圖15.21（c）、（d）所(suo)示(shi)(shi)的樣(yang)式，快速接頭的方(fang)(fang)向垂(chui)直向下(xia)45°。工廠操作(zuo)維(wei)護(hu)人員普遍認為圖15.21（c）、（d）所(suo)示(shi)(shi)的樣(yang)式更加方(fang)(fang)便、好用(yong)。
