1. 管間跨接

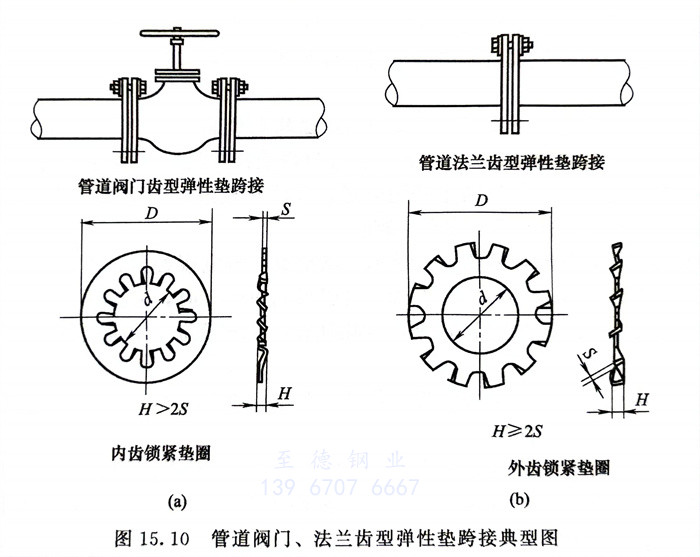

  ①. 管道通過法(fa)蘭連(lian)(lian)接(jie)(jie)(jie)、焊(han)接(jie)(jie)(jie)和螺紋(wen)連(lian)(lian)接(jie)(jie)(jie)等方式與設備相連(lian)(lian)，對(dui)于法(fa)蘭連(lian)(lian)接(jie)(jie)(jie)，一般情(qing)況下是法(fa)蘭通過螺栓、螺母的連(lian)(lian)接(jie)(jie)(jie)可(ke)將靜電導走，并不需要另做法(fa)蘭跨(kua)接(jie)(jie)(jie)線設計。在螺栓連(lian)(lian)接(jie)(jie)(jie)處，如果導電效果不良時，可(ke)在法(fa)蘭螺栓上增設金屬齒型墊片的方法(fa)加(jia)以解(jie)決，見圖15.10。

  ②. 當工藝物料有特殊要求或法(fa)蘭(lan)連接的(de)管(guan)(guan)(guan)道(dao)系統是絕緣狀(zhuang)態(tai)，法(fa)蘭(lan)的(de)跨(kua)接線(xian)就(jiu)要進(jin)行設(she)計(ji)，以確保靜電能迅(xun)速通過法(fa)蘭(lan)跨(kua)接線(xian)傳(chuan)導(dao)至設(she)備(bei)接地板(ban)導(dao)走。對于(yu)管(guan)(guan)(guan)道(dao)與(yu)設(she)備(bei)管(guan)(guan)(guan)口相連處的(de)法(fa)蘭(lan)跨(kua)接由于(yu)其管(guan)(guan)(guan)口一(yi)般沒有接地板(ban)，管(guan)(guan)(guan)口端跨(kua)接線(xian)纏在螺栓上用螺母壓緊(jin)，必要時(shi)加用金屬齒形墊片。

  ③. 有靜電(dian)接(jie)地要求(qiu)的管道，各段管子(zi)間(jian)應導電(dian)。當金屬法蘭(lan)用金屬螺栓或(huo)卡子(zi)緊(jin)固時(shi)，當每(mei)對法蘭(lan)或(huo)螺紋(wen)接(jie)頭間(jian)電(dian)阻值超過(guo)0.03Ω時(shi)，應設導線(xian)跨接(jie)。

   跨接線采用截面(mian)(mian)積大于6m㎡的銅芯(xin)軟絞線。接地銅線推薦(jian)使用電氣專業常用的多股銅芯(xin)聚(ju)氯乙烯絕緣電線，截面(mian)(mian)積6m㎡、16m㎡或25m㎡電線以(yi)及(ji)Φ6mm圓(yuan)鋼等。

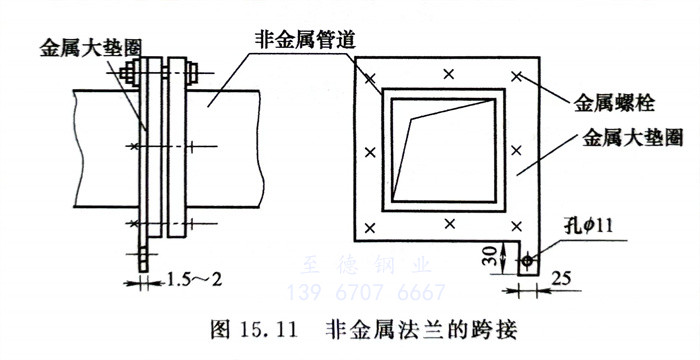

  ④. 塑料等(deng)非金(jin)(jin)屬(shu)法蘭用金(jin)(jin)屬(shu)螺(luo)栓(shuan)緊固連(lian)接，可加金(jin)(jin)屬(shu)大墊(dian)圈，使所(suo)有螺(luo)栓(shuan)均相(xiang)接在一(yi)起(qi)，然(ran)后再(zai)引出去接地。跨接示意圖(tu)見圖(tu)15.11。

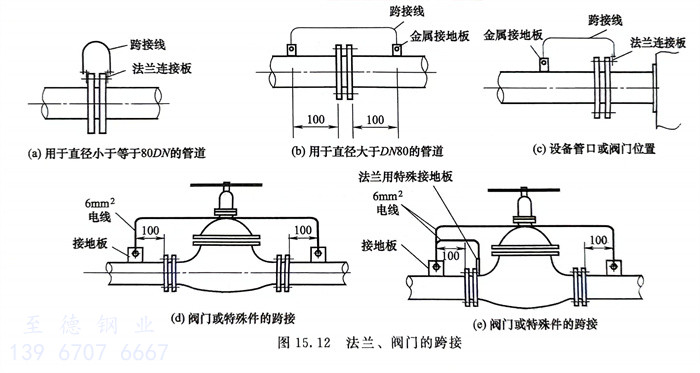

  ⑤. 法蘭、閥(fa)門的跨接方式見圖15.12。

2. 管際跨接

  ①. 平行管道凈(jing)距(ju)離小于100mm時，每隔20米加跨接線。

  ②. 交叉管道凈距(ju)離小于100mm時(shi)，加(jia)跨接線。

  ③. 管道凈(jing)距離大于100mm時(shi)按獨立(li)管線處理。

  ④. 跨接線(xian)采用截面積大于6m㎡的銅芯軟絞(jiao)線(xian)。

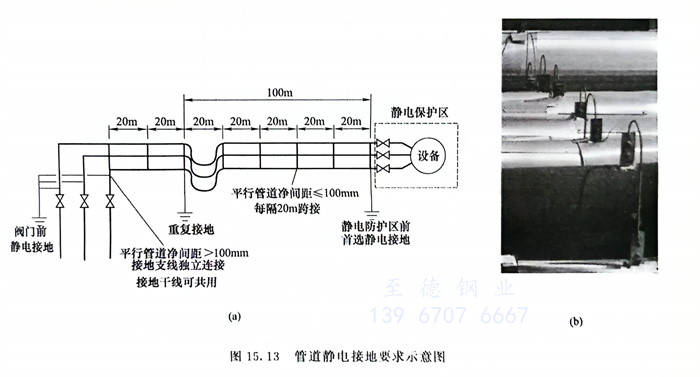

  管(guan)道(dao)靜(jing)電接地要求如(ru)圖15.13所示。
