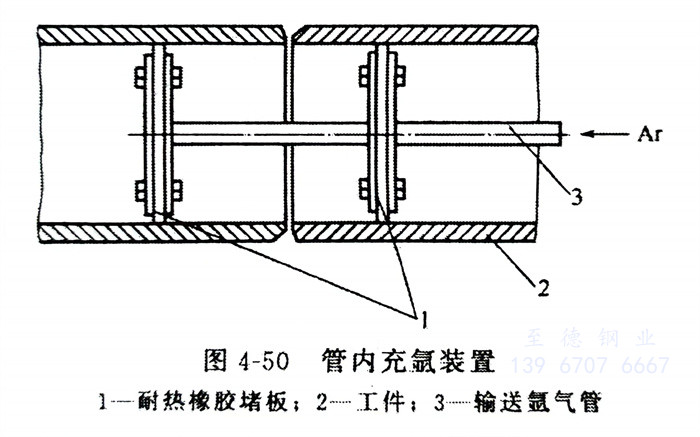

在施工現場安裝過程中經常遇到許多不銹(xiu)鋼管（壁厚大于或等于2.0mm）需要拼接，只好在現場進行裝配焊接。為了保證管內焊縫不被氧化，管內要通保護氣體（氬氣），故需要一套充氬裝置，如圖4-50所示。兩堵板之間的距離約為200mm，中間用一根鍍鋅鋼管串通作為通入保護氣體的管路。在通氣管路上對應于管道待焊部位鉆幾個小孔，作為保護氣體的出氣孔，以對準待焊處輸送保護氣，使待焊鋼管內兩堵板之間充滿保護氣體。在一個堵板上鉆一些小孔，作為兩堵板之間排氣用。堵板裝置的示意圖如圖4-50所示，其中鋼板厚為2mm，橡膠板不宜太厚，以管路焊接完畢后能方便地從管內將充氬裝置抽出為宜。

  利用這一(yi)管(guan)(guan)(guan)內(nei)充氬裝(zhuang)置，焊成了(le)大(da)量不同管(guan)(guan)(guan)徑的不銹鋼管(guan)(guan)(guan)路(lu)，所(suo)有對接焊縫均經(jing)X射線檢測合(he)格和水壓強度試驗合(he)格。曾解剖過(guo)管(guan)(guan)(guan)路(lu)焊接接頭，管(guan)(guan)(guan)內(nei)焊縫無氧化(hua)顏色，呈銀白色或金黃色，說明管(guan)(guan)(guan)內(nei)氣保(bao)護(hu)效果良(liang)好。

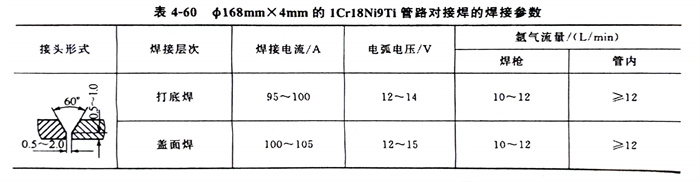

  168mm×4mm的1Cr18Ni9Ti管路對接焊的焊接參(can)數見(jian)表4-60。
