浙江(jiang)至德(de)鋼(gang)業有限公司埋弧焊焊接30㎡奧氏體(ti)不(bu)銹鋼(gang)發酵罐工程(cheng)實例

一(yi)、技(ji)術條件

   材料為(wei)(wei)(wei)0Cr18Ni9Ti，厚度為(wei)(wei)(wei)10mm；筒體直(zhi)徑為(wei)(wei)(wei)2400mm，長度為(wei)(wei)(wei)9896mm；工(gong)作壓力為(wei)(wei)(wei)0.25MPa，工(gong)作介(jie)質為(wei)(wei)(wei)發(fa)酵液(ye)蒸氣；工(gong)作溫度為(wei)(wei)(wei)145℃。

二、焊接規范

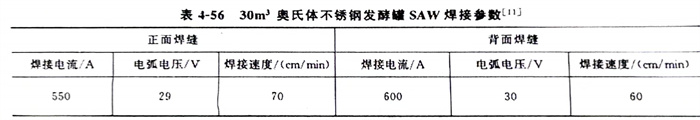

   采用I形坡(po)口(kou)，坡(po)口(kou)間(jian)隙(xi)為4mm，坡(po)口(kou)及兩側50mm范圍內及焊(han)絲(si)應清理干凈，不(bu)得有油污及雜質；焊(han)絲(si)為H0Cr21Ni10，焊(han)絲(si)直(zhi)徑為Φ4.0mm；焊(han)劑為HJ260，焊(han)劑烘(hong)焙(bei)溫度(du)為250℃，保(bao)溫2h；電源與極性為直(zhi)流(liu)反接；焊(han)接參數見(jian)表4-56。

   為防止475℃脆化(hua)及(ji)。脆性相析出，焊(han)接過程中，采用反(fan)面吹風及(ji)正面水冷的措施(shi)，快速冷卻焊(han)縫。

   產(chan)品(pin)(pin)(pin)和產(chan)品(pin)(pin)(pin)焊(han)(han)(han)(han)接(jie)試(shi)(shi)板焊(han)(han)(han)(han)后進(jin)(jin)行焊(han)(han)(han)(han)縫外觀檢(jian)(jian)查，外觀合(he)格(ge)后對(dui)產(chan)品(pin)(pin)(pin)A類、B類接(jie)頭(tou)20％的X射線(xian)檢(jian)(jian)測，產(chan)品(pin)(pin)(pin)焊(han)(han)(han)(han)接(jie)試(shi)(shi)板進(jin)(jin)行100％的X射線(xian)檢(jian)(jian)測，且射線(xian)底片透(tou)照質(zhi)量(liang)不低于(yu)AB級，接(jie)頭(tou)質(zhi)量(liang)符合(he)JB4730-1994《壓力容器無損(sun)檢(jian)(jian)測》I級要求。同時(shi)對(dui)現場施焊(han)(han)(han)(han)工(gong)藝(yi)進(jin)(jin)行檢(jian)(jian)查；對(dui)產(chan)品(pin)(pin)(pin)焊(han)(han)(han)(han)接(jie)試(shi)(shi)板進(jin)(jin)行力學性能試(shi)(shi)驗，合(he)格(ge)后進(jin)(jin)行整體水壓試(shi)(shi)驗（水的氯離子含量(liang)不大(da)于(yu)25mg／L），試(shi)(shi)驗壓力為0.31MPa。

  注(zhu)：JB 4730-1994《壓力容器(qi)無(wu)損(sun)檢測(ce)》標準現(xian)已改為JB／T 4730-2005《承壓種設備無(wu)損(sun)檢測(ce)》。
