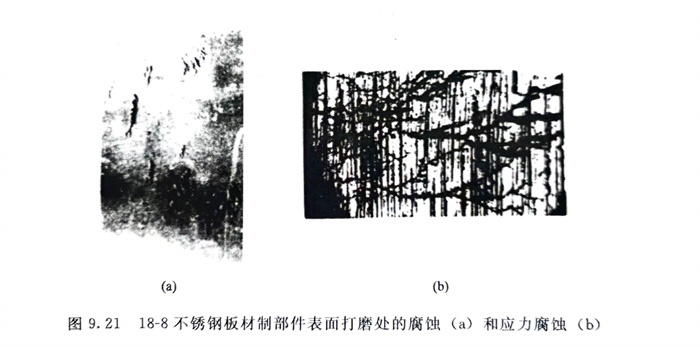

304不銹(xiu)鋼(gang)(gang)板材制(zhi)成的構件(jian)在(zai)200℃蒸(zheng)汽中(zhong)使用(yong)，使用(yong)過程(cheng)中(zhong)發現打磨(mo)處均出現腐蝕(shi)［圖(tu)9.21（a）］，經進(jin)一步檢(jian)查，腐蝕(shi)處有大量應力腐蝕(shi)裂(lie)紋［見圖(tu)9.21（b）］。實(shi)測(ce)表(biao)明打磨(mo)處的殘余應力高達近300MPa。為了防(fang)止此種(zhong)腐蝕(shi)，不銹(xiu)鋼(gang)(gang)表(biao)面嚴(yan)禁用(yong)砂輪等(deng)打磨(mo)。
