一(yi)、來源

   廢鋼(gang)，包(bao)括(kuo)返回鋼(gang)和(he)生鐵等(deng)；鐵合金，包(bao)括(kuo)鎳、海綿(mian)鐵等(deng)以及脫氧劑(ji)和(he)造渣(zha)材料。

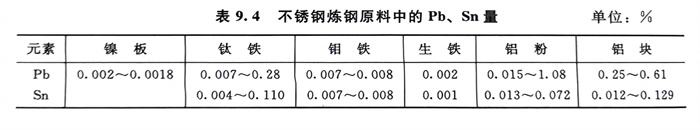

   表9.4列出了國內煉(lian)鋼(gang)原料中的Pb、Sn含量。

二、特性

   不(bu)(bu)銹鋼(gang)(gang)中最常見和(he)最為有(you)害的(de)是鉛(Pb)、錫(Sn)、銻(Te)、鉍(Bi)和(he)砷(shen)(As)等五(wu)大元(yuan)素。這些元(yuan)素的(de)熔點(dian)低(di);在(zai)鋼(gang)(gang)中的(de)固溶(rong)度小(或根(gen)本不(bu)(bu)固溶(rong));與鋼(gang)(gang)的(de)基體相比,熱膨(peng)脹系數差(cha)別較大。

三(san)、有害作(zuo)用(yong)

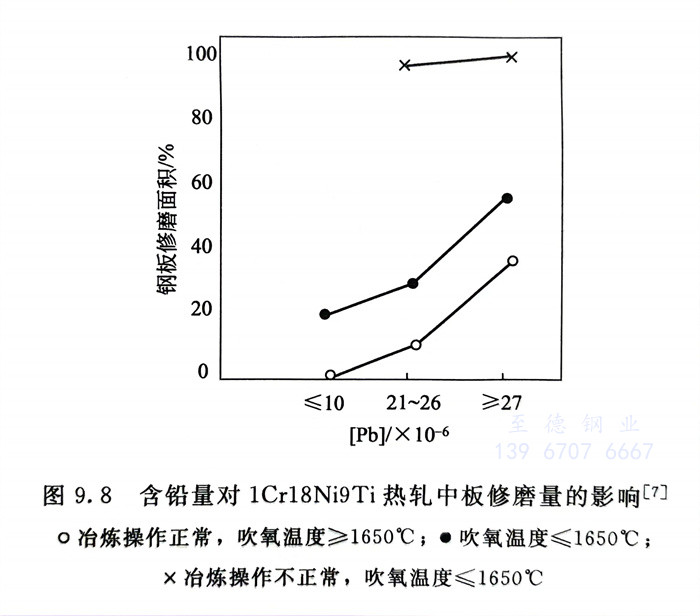

   由于這些元素所具有的特性,在不(bu)銹鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對1Cr18Ni9Ti的(de)研究結(jie)果表明,出現“熱脆”時的(de)臨(lin)界鉛當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國(guo)內1Cr18Ni9Ti的生產實際表(biao)明(ming),當(dang)鋼中的鉛當(dang)量(liang)≤0.0084%時,鋼的性能(neng)和表(biao)面質量(liang)可滿(man)足 GB 4273-92和GB 1380-92技(ji)術條件的要求。
