一、現象

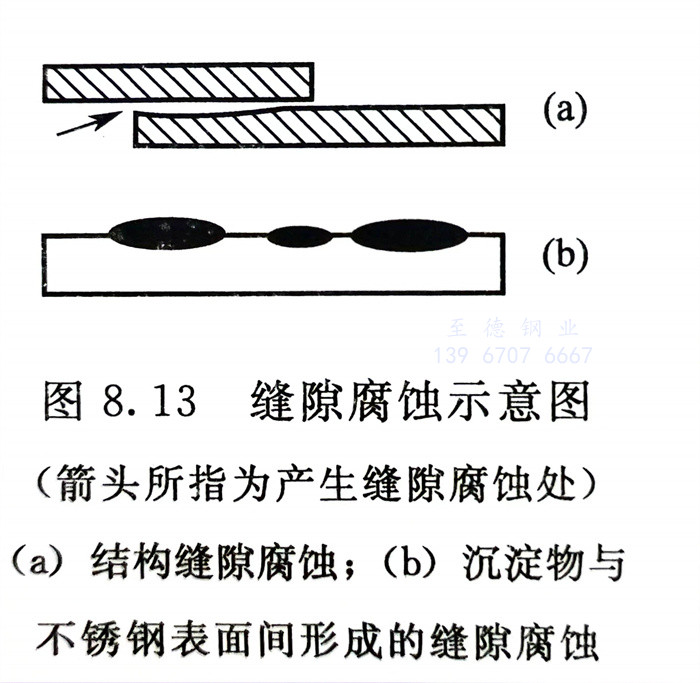

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不(bu)銹(xiu)鋼管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原(yuan)因

   在(zai)含有Cl-等的(de)(de)(de)水介(jie)(jie)質(zhi)中，由于縫(feng)隙內介(jie)(jie)質(zhi)溶液（a）結構縫(feng)隙腐蝕(shi)；（b）沉淀物(wu)與的(de)(de)(de)酸化(hua)（Cl-濃度(du)增加，pH值下降）、缺(que)氧而引起的(de)(de)(de)不銹鋼表面(mian)間(jian)形(xing)成的(de)(de)(de)縫(feng)隙腐蝕(shi)鈍化(hua)膜的(de)(de)(de)局部破壞（氧濃差電池，縫(feng)隙缺(que)氧）。

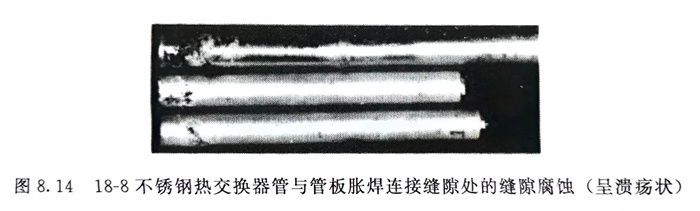

   圖8.14 18-8不銹鋼熱交換器管(guan)與(yu)管(guan)板脹焊連接縫隙處(chu)的縫隙腐蝕（呈潰瘍(yang)狀(zhuang)）

三、防止措(cuo)施

   消除縫(feng)(feng)隙。最根本的是(shi)從結構設計(ji)上避免存在縫(feng)(feng)隙入手，對換熱設備不銹鋼管(guan)與管(guan)板連接處的縫(feng)(feng)隙，對法蘭、墊圈、螺(luo)栓、鉚釘(ding)的間隙，要采取(qu)適宜措施(shi)加以防(fang)止(zhi)。

   定期清洗并在(zai)海水(shui)等(deng)環境中保持流速≥1.5m／s，防止污(wu)物(wu)（包括海生物(wu)）在(zai)鋼的表面堆積。

   選用耐(nai)縫隙腐(fu)蝕(shi)(shi)的(de)高鉻(ge)、鉬(mu)(mu)和(he)高鉻(ge)、鉬(mu)(mu)、氮不銹(xiu)鋼(gang)。圖8.15中的(de)結果(guo)僅提供(gong)耐(nai)點(dian)(dian)蝕(shi)(shi)和(he)耐(nai)縫隙腐(fu)蝕(shi)(shi)選用不銹(xiu)鋼(gang)的(de)大致思路。同時可看出，為解決(jue)縫隙腐(fu)蝕(shi)(shi)，從選材入(ru)手(shou)要比解決(jue)點(dian)(dian)蝕(shi)(shi)更加困難，且經濟上的(de)代價會更高。

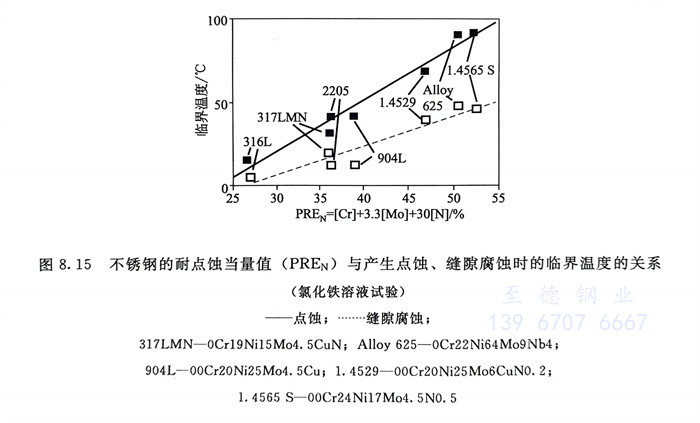

   圖8.15 不銹鋼的耐(nai)點蝕(shi)當量值（PREN）與(yu)產生點蝕(shi)、縫隙腐蝕(shi)時的臨界溫度(du)的關系(xi)
